轮式滑移转向装载机三维结构设计

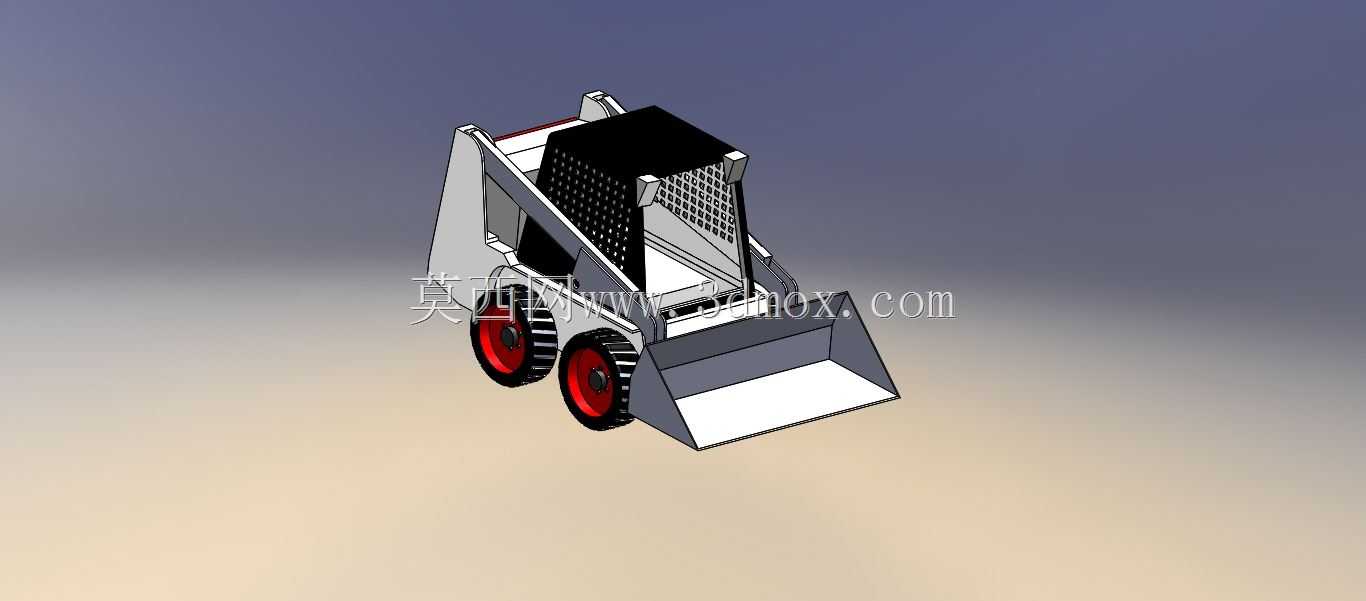

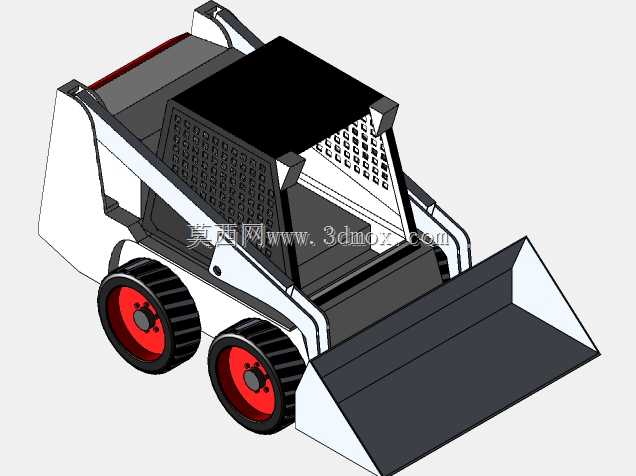

这款轮式滑移转向作业设备的三维结构，完全围绕狭小场地的灵活作业需求搭建，区别于常规转向式工程车辆，它依靠左右两侧车轮的转速差实现转向，甚至能完成原地零半径回转，这一特性让它在厂房内部物料转运、市政巷道清障、园林场地整理、仓储库区堆料整理这类空间受限的场景里，有着大型装载机无法替代的作业优势。从结构布局来看，整机采用紧凑的短轴距设计，动力舱后置居中布置，既平衡了前端铲装作业时的整机配重，也给前端工作装置留出了足够的摆动空间，操作舱设置在整机中部靠前位置，防护框架采用格栅式结构，既保证操作人员的作业视野，也能避免作业过程中飞溅的物料冲击操作人员，轮组采用小直径宽基轮胎搭配红色轮毂的设计，轮胎接地比压小，在硬化路面、松软铺装场地都能获得足够的附着力，不会轻易出现打滑陷车的问题。前端工作装置采用通用快换接口设计，除了标配的铲斗结构，还可以适配破碎锤、货叉、扫路辊、抱夹等多种属具，不需要复杂的拆装流程就能切换作业功能，覆盖铲装、搬运、破碎、清扫等多类作业需求。建模过程中对各部件的安装边界做了精准的干涉校验：动臂举升的极限高度、铲斗的收斗翻转角度、转向时轮组与车架的间隙、防护框架与操作位的安全距离都做了参数化约束，整机宽度控制在1.2米级，长度含铲斗不到3米，能顺利通过常规的厂区门洞、狭窄巷道，不会因为尺寸受限无法进入作业面。液压管路的排布沿着动臂内侧与车架侧边布置，避开了运动部件的活动行程，避免作业过程中管路被剐蹭磨损，车架主体采用箱型焊接结构的建模逻辑，在保证结构强度的前提下控制整机自重，降低作业时的接地压力，同时也让设备的转运更加便捷，不需要大型拖车就能完成短距离转场。这类小型滑移设备的设计核心，就是在有限的尺寸边界内最大化作业灵活性与功能扩展性，建模时对每个铰接点的转动行程都做了运动仿真验证，确保举升、收斗、转向全动作过程中没有部件干涉，各结构件的受力路径也做了对应优化，让载荷能均匀传递到车架主体，避免局部应力集中导致的结构失效。
