多工位手动锁紧式钻模夹具结构设计

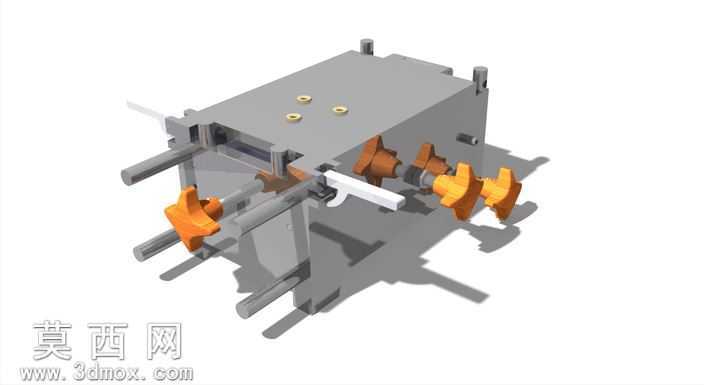

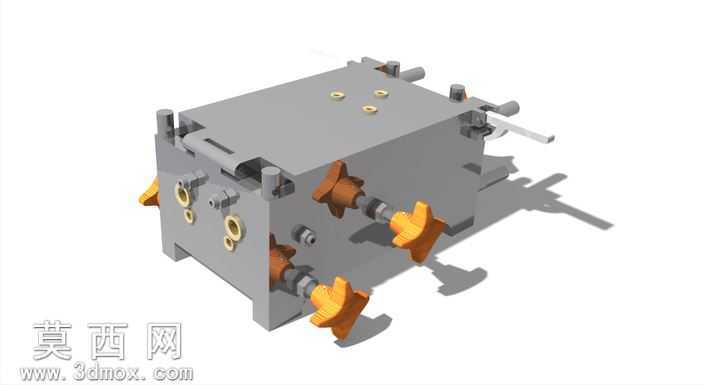

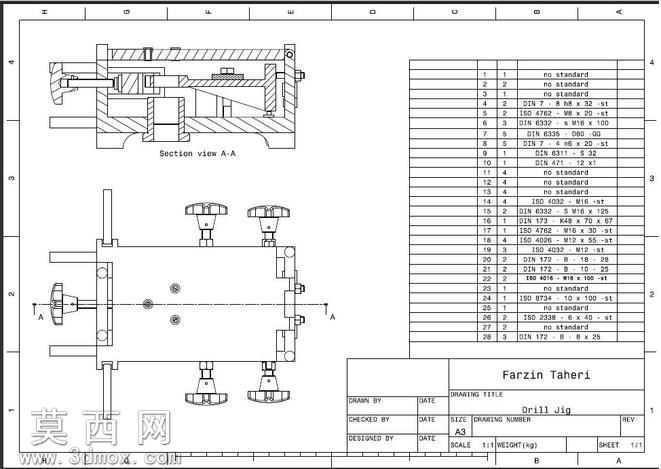

本钻模夹具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各功能部件进行独立建模后完成虚拟装配，全程校验各运动部件的行程干涉与装配公差匹配。模型整体采用箱式基体结构作为承载主体，基体材质设定为高刚性灰铸铁，表面做喷砂氧化的哑光金属质感渲染，还原工业工装的真实材质表现；侧面分布的多组橙色星形锁紧旋钮采用工程塑料材质渲染，表面添加细微的防滑纹理质感，与金属基体形成清晰的材质区分，便于快速识别操作部件。结构设计上，夹具集成了多组定位钻套，钻套采用淬火合金钢材质设定，内孔精度按照H7级公差建模，保证钻孔加工时的刀具导向精度；侧面的手动锁紧机构采用螺杆推进式结构，搭配前端的浮动压头，可适配不同外形尺寸的工件装夹，避免装夹过程中对工件表面造成压伤，同时保证装夹刚性，防止钻孔过程中工件出现位移。顶部设置的定位基准孔与侧面的侧向定位销配合，可实现工件的快速定位装夹，减少装夹找正的辅助时间；侧方伸出的操作手柄用于控制夹具的开合锁紧，建模时对手柄的握持部位做了圆弧过渡处理，符合人体工程学操作要求。设计思路围绕中小批量零件的钻孔加工需求展开，兼顾装夹效率与加工精度，整体结构紧凑，各操作部件布局合理，无需额外辅助工具即可完成工件的装夹与拆卸，可适配钻床类设备的多工位孔加工场景，模型在渲染阶段采用柔和的工业环境光，突出各部件的结构轮廓与装配关系，清晰展现夹具的工作原理与操作逻辑，可作为机械加工工装设计的参考案例，也可用于工装类课程的教学演示素材。
