简易教学演示用小型风洞结构设计

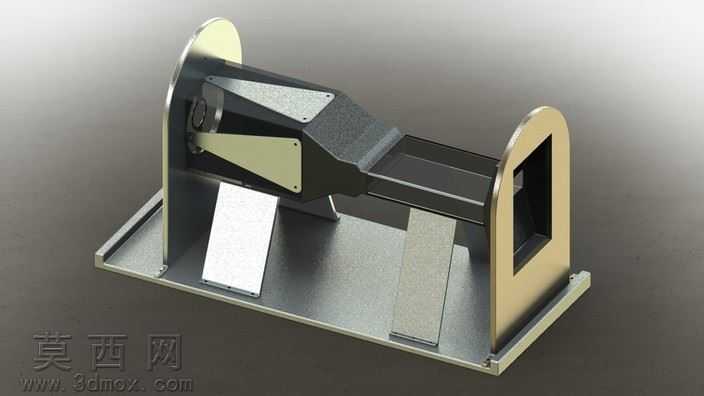

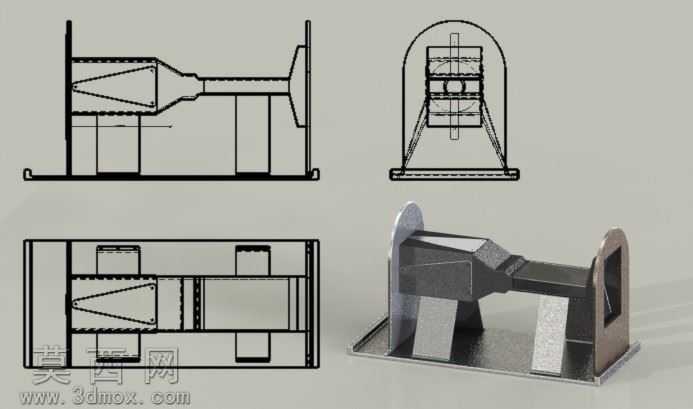

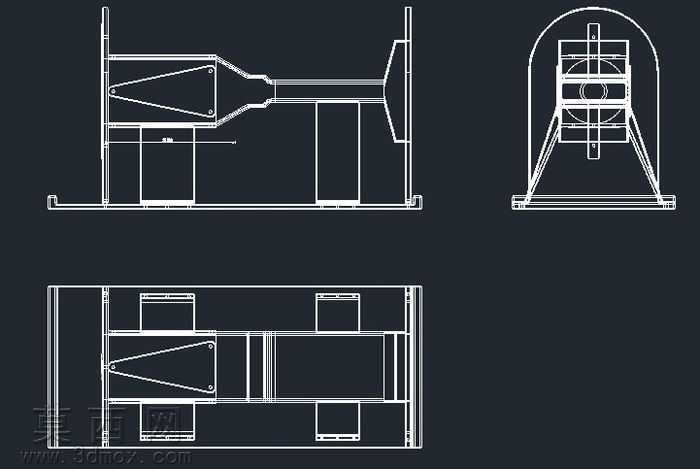

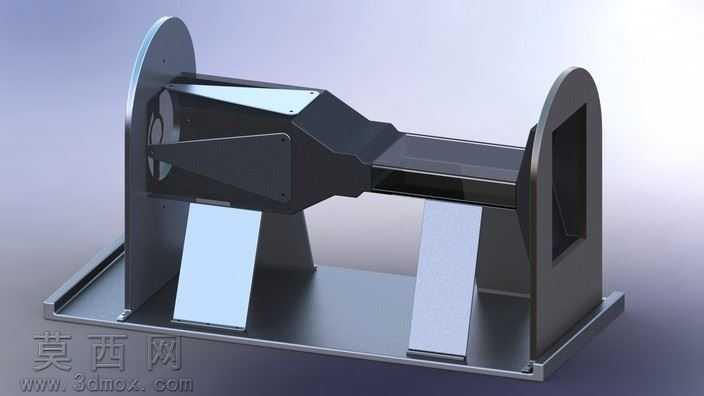

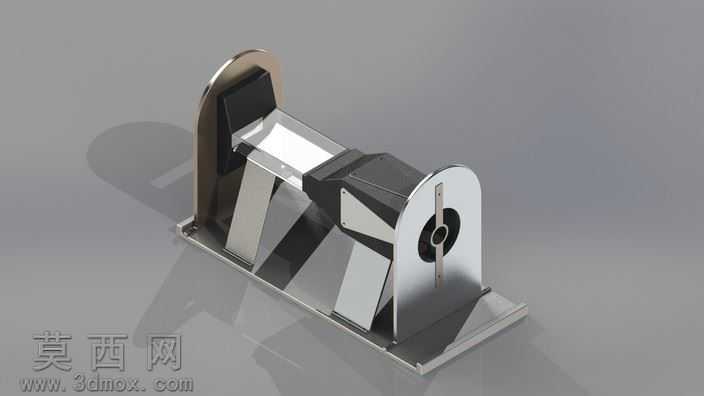

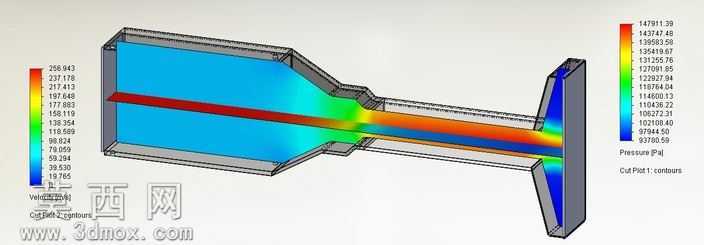

本作品为面向基础流体力学教学场景设计的简易小型风洞三维模型，整体采用对称式框架布局，建模阶段优先保证结构装配逻辑清晰、各部件干涉检查完整，适合作为入门级机械结构建模练习参考。模型主体由底部安装基座、双侧支撑立板、中部流道腔体、进出风端框架四个核心模块构成，底部基座采用平板式钣金结构设计，预留了支撑件安装定位孔位，可保证整体装置放置平稳；双侧支撑立板采用圆弧过渡的异形板件设计，既实现了中部流道腔体的架空固定，也通过圆弧造型弱化了金属板件的尖锐棱角，提升装置的视觉整体性。中部流道腔体采用分段式拼接结构，进风段为收敛型渐变腔体，可引导气流平稳加速进入实验段，实验段预留了透明观察位安装槽，可搭配透明板材实现内部流场状态的直观观察，出风段为直筒型结构，可搭配简易动力组件实现气流循环。材质渲染阶段，对金属结构件统一赋予哑光磨砂金属材质，调整金属粗糙度参数模拟真实钣金加工后的表面质感，对观察位区域赋予半透明磨砂亚克力材质，通过材质差异清晰区分不同功能部件，渲染时采用侧上方柔光打光方案，突出板件拼接处的接缝细节与结构层次感，同时避免金属表面出现过强反光影响结构展示。设计思路上刻意简化了专业风洞的复杂整流、测控结构，仅保留风洞最核心的流道约束与支撑固定功能，整体部件多采用标准平板折弯、拼接工艺实现，无需复杂曲面加工，降低了实物制作的门槛，同时特意标注提示该模型仅作结构演示使用，不可直接用于生产或复刻，避免使用者直接套用简化结构制作存在功能缺陷的实验装置。各部件的连接位置均预留了标准紧固件安装位，装配逻辑符合常规机械装置的安装顺序，可直接用于装配干涉检查、装配工艺模拟等基础建模练习场景。
