欧标两芯电源插头三维结构设计

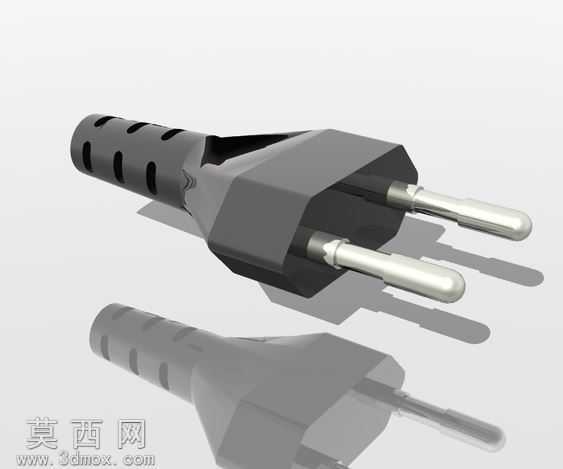

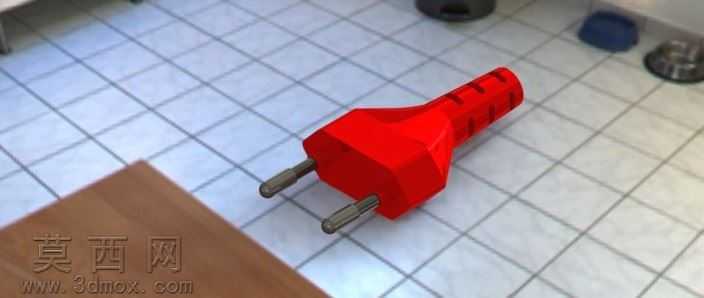

本作品为欧标两芯电源插头的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据欧标插头的通用尺寸规范，确定插销的直径、伸出长度与中心间距参数，保证插合尺寸符合安规要求。建模过程中先构建插销的金属嵌件结构，采用拉伸、倒角命令完成圆柱插销的主体造型，对插销与塑料壳体的嵌合部位设计限位凸台结构，避免插销在插拔受力过程中出现松脱移位。随后构建插头的绝缘外壳结构，外壳采用前后分模的设计思路，先绘制外壳的主体轮廓草图，通过拉伸、拔模命令生成外壳基础实体，对外壳表面的防滑凹槽区域采用阵列切除命令完成等距排布的凹槽造型，既提升插拔时的手部摩擦力，也强化了外壳的结构刚性，避免线材弯折处出现应力开裂。外壳尾部设计为渐缩的线材防护结构，通过多段放样命令生成过渡曲面，对尾部进线口做圆角过渡处理，减少电源线弯折时的应力集中，提升线材的使用寿命。材质与渲染阶段，为插销金属部件赋予抛光黄铜材质，调整材质的反射参数模拟金属镀层的光亮质感，为塑料外壳赋予高光泽红色阻燃ABS材质，调整漫反射与高光参数还原工程塑料的表面质感，场景搭建采用浅灰色方格瓷砖作为地面，添加柔和的环境漫反射光源与主方向光源，调整阴影参数让模型的光影过渡自然，清晰展现外壳的曲面弧度与插销的金属光泽。结构设计上充分考虑实际生产的注塑工艺需求，外壳的壁厚保持均匀一致，所有转角位置均设置工艺圆角，避免注塑过程中出现应力集中导致的开裂问题，插销与外壳的装配间隙控制在合理公差范围内，既保证装配的紧固性，也满足量产时的装配效率要求。整体模型的结构拆分清晰，各部件的装配关系明确，可直接用于插头产品的结构验证、注塑模具设计参考，也可用于电器产品布线场景的装配模拟使用。
