小型台式数控铣床结构设计方案

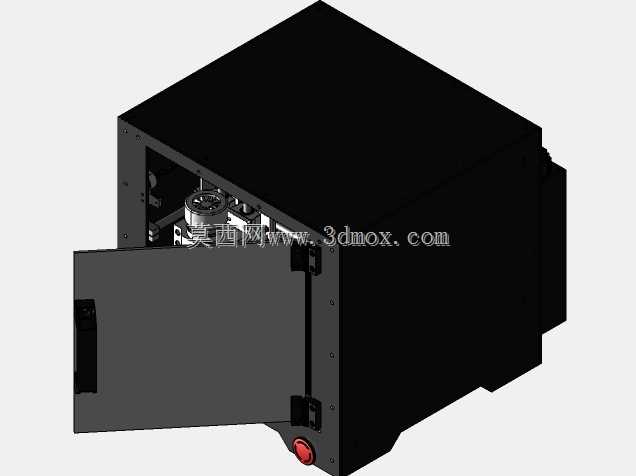

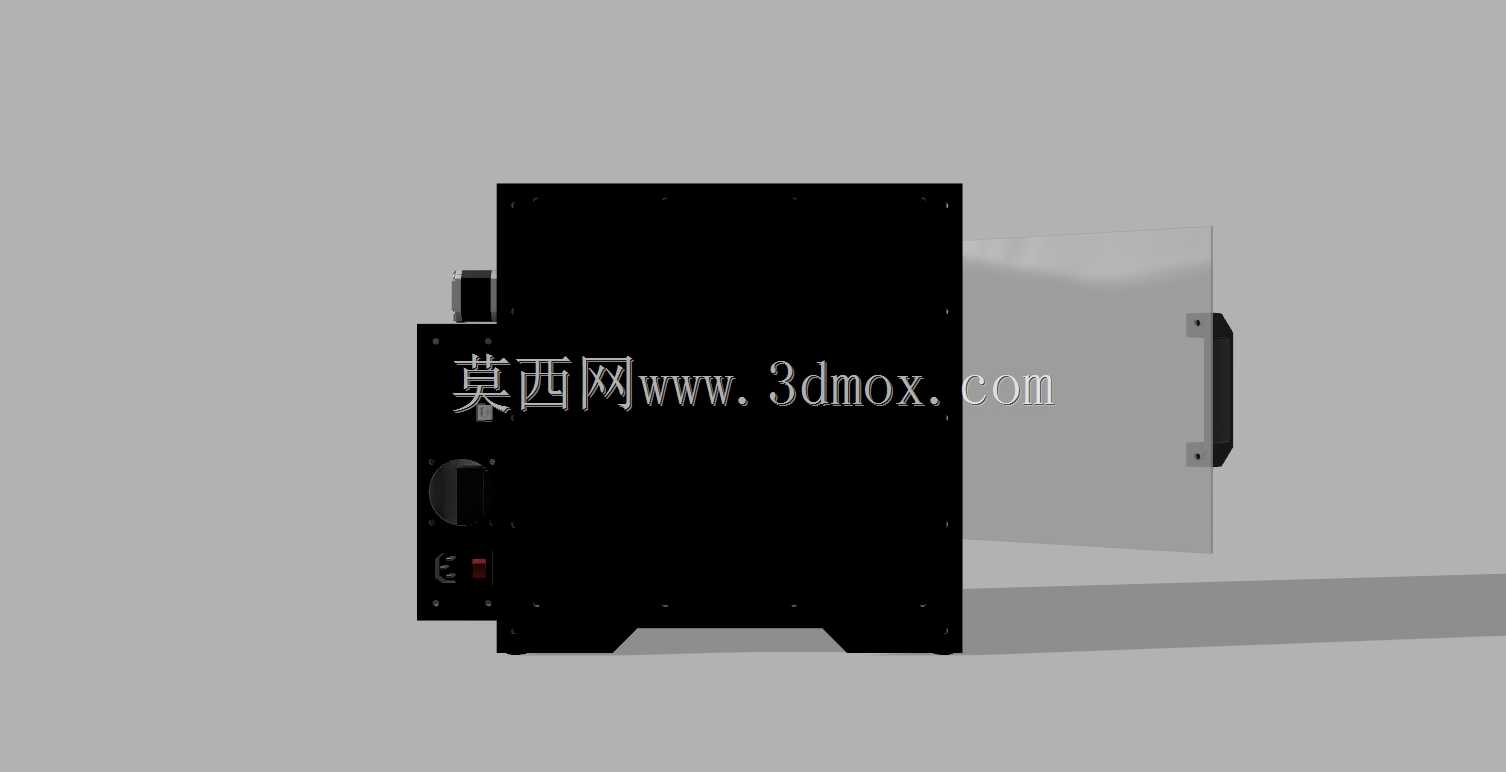

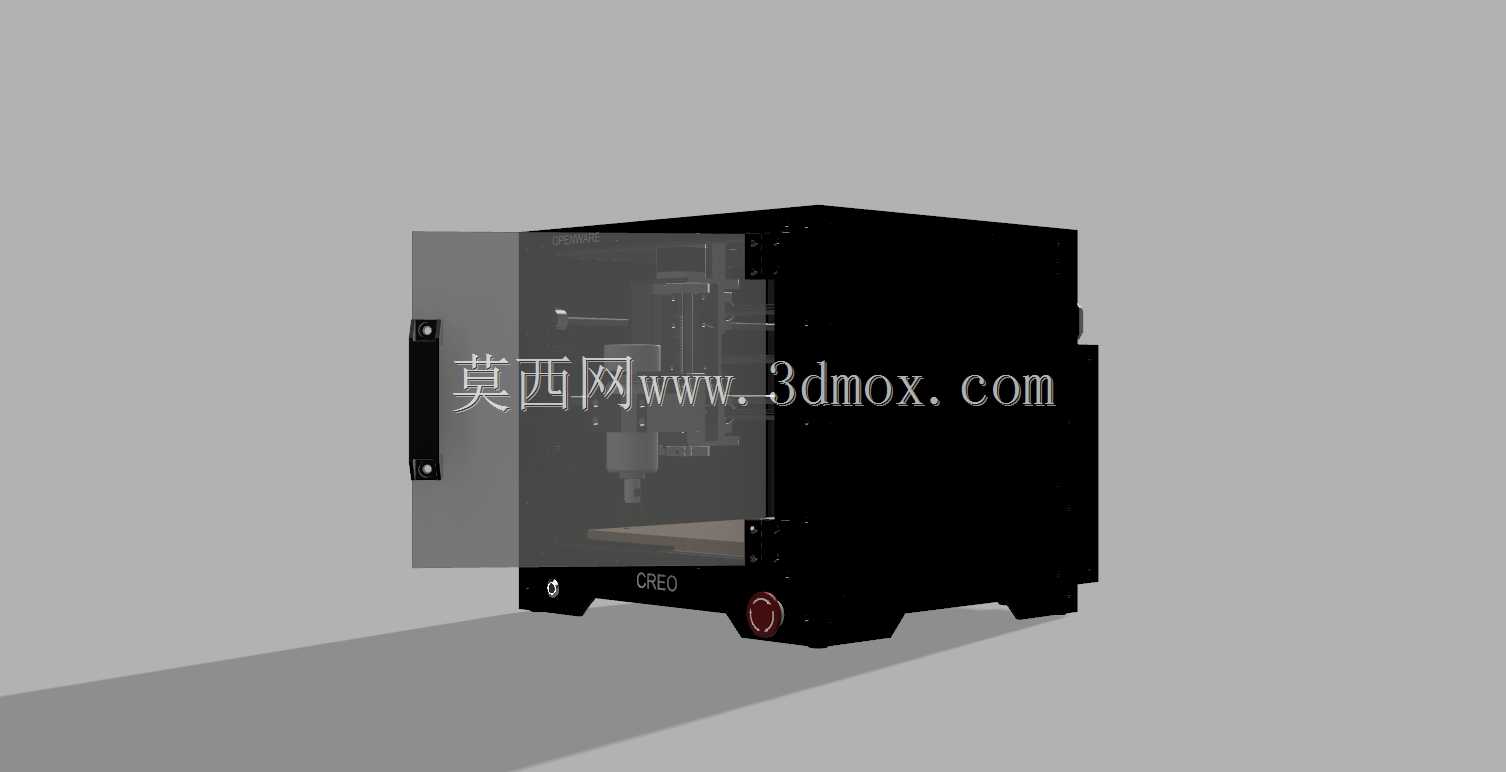

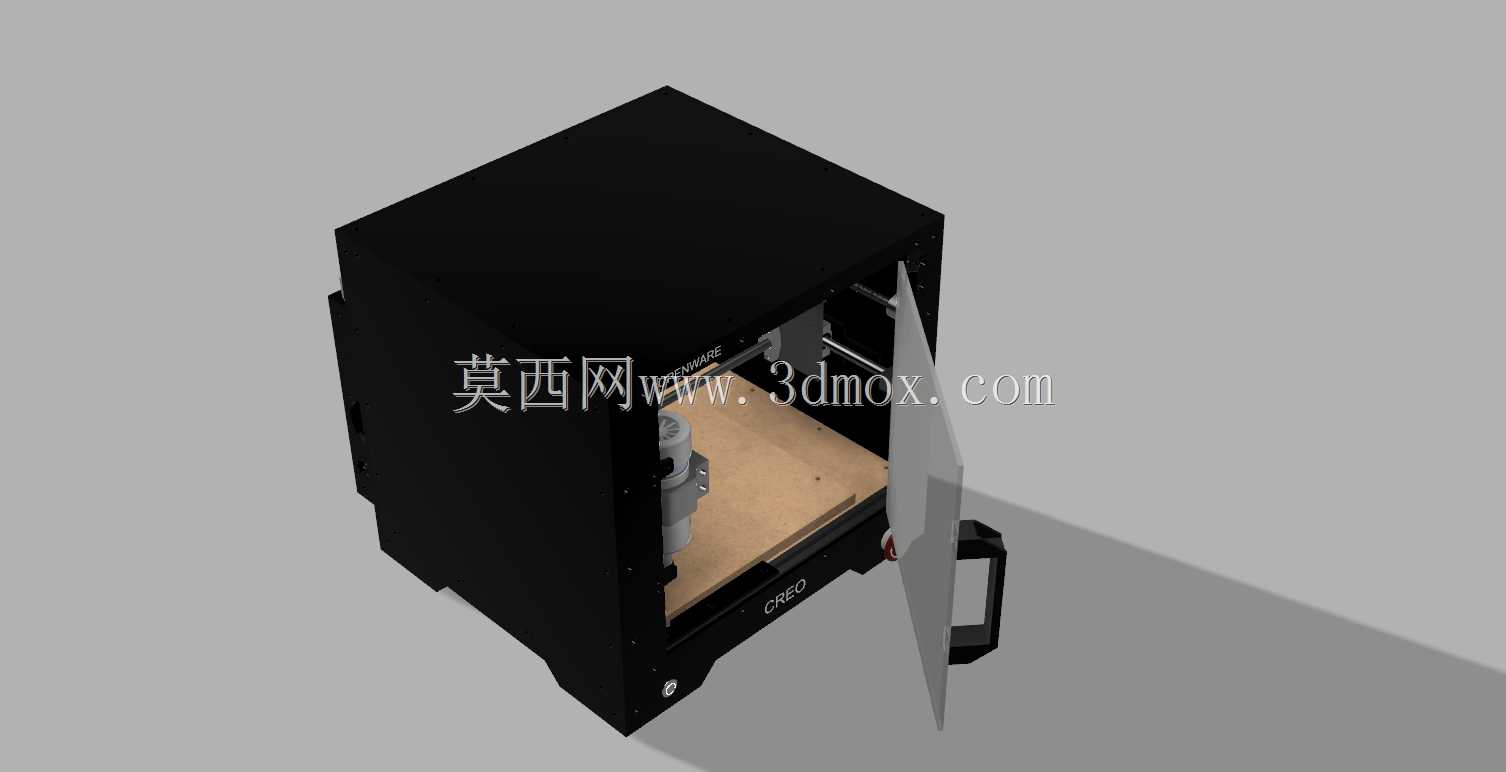

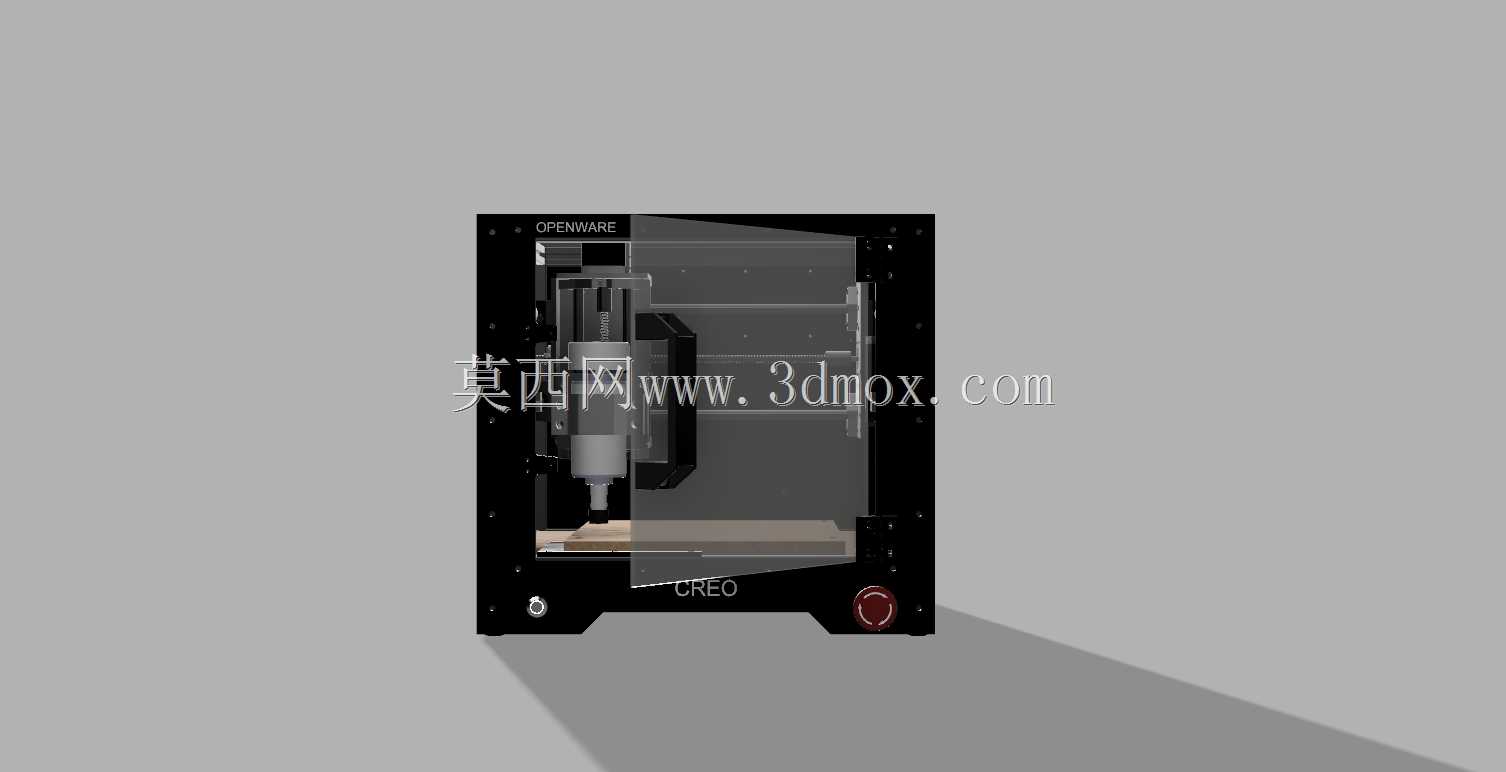

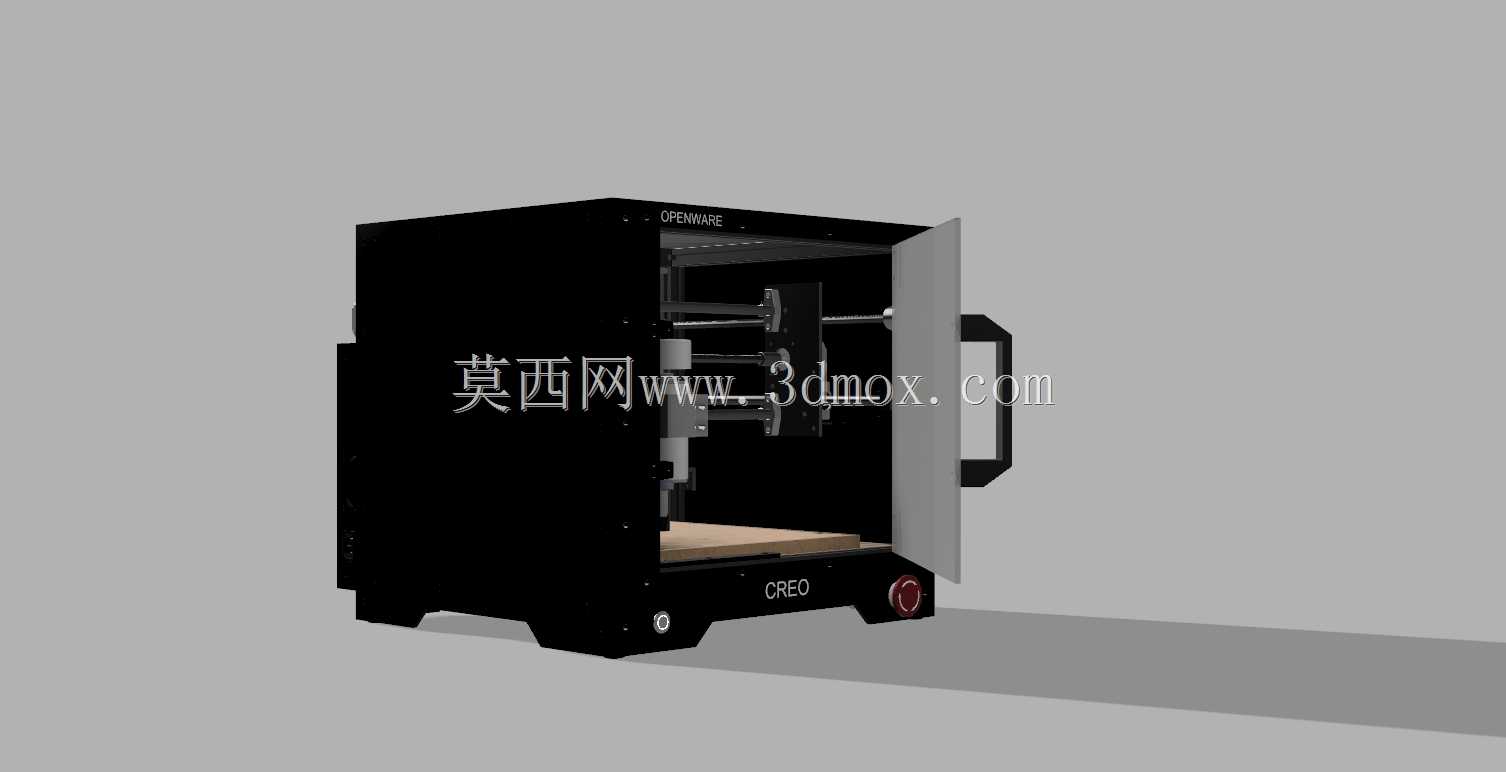

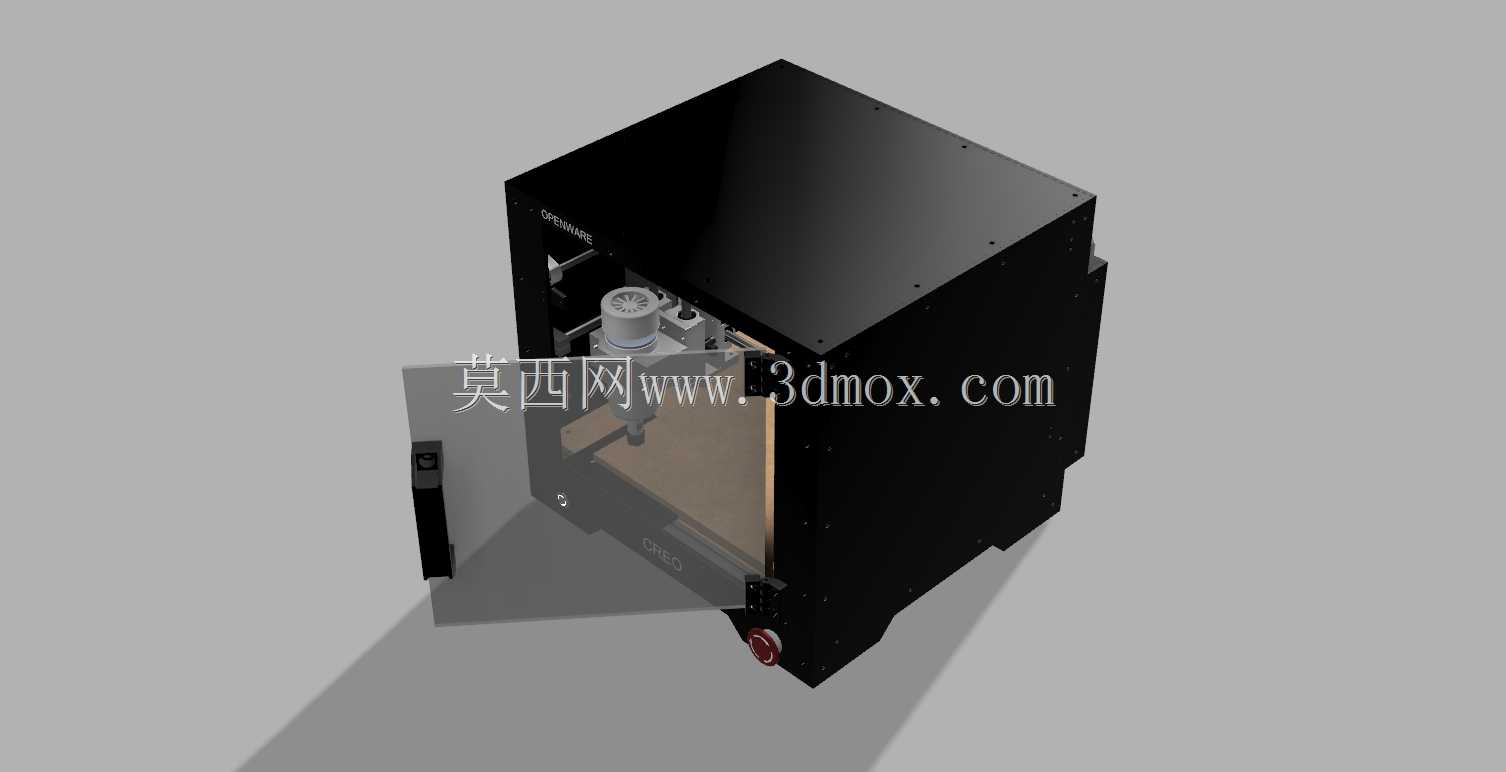

这款小型台式数控铣床的设计，核心瞄准小尺寸工件快速加工、实验室原型制作、个人创客小批量打样的场景，尤其适配PCB原型板快速铣制、小型铝支架切削、薄型非金属零件加工这类对设备占地要求高、加工行程需求不大的作业需求，无需大型工业机床的占地空间与配套基建，普通工作台面即可放置使用。设备的有效工作空间设定为180×180×60mm，这个尺寸边界经过多轮场景验证，刚好覆盖绝大多数小型电子结构件、实验工装、创意模型的加工尺寸范围，不会因行程冗余造成设备体积无谓增大，也不会因行程不足限制常规小型工件的加工适配性。框架主体采用2020工业铝型材搭建，搭配激光切割的亚克力板材做外罩防护，铝型材的装配精度可控，后期调整维护便捷，亚克力外罩既可以阻挡加工过程中的切屑飞溅，也能直观观察内部加工状态，同时控制整机重量，方便单人搬运移位。传动与执行部件的选型完全匹配小型加工的负载需求，搭载400w低噪音切削主轴，日常加工PCB板、薄铝板、亚克力等材料时转速稳定，噪音控制在可接受范围，适合实验室、工作室这类对环境噪音有要求的场景；进给方向采用10mm规格线性导轨搭配T8*2丝杠，传动间隙小，进给平稳，能够满足小型零件加工的精度要求，不会出现进给卡顿、定位偏差过大的问题。设计过程中专门针对PCB加工的痛点做了适配，内置自动调平功能，加工PCB板时无需反复手动对刀找平，大幅降低PCB原型制作的操作门槛，减少装夹调平的辅助时间，从装夹工件到启动加工的流程被大幅简化，即使是没有丰富机床操作经验的结构研发人员，也能快速上手完成原型件加工。整机采用封闭式柜体结构，电气控制元件全部集成在柜体内部，外部走线少，桌面摆放时整洁度高，柜门采用侧开式设计，日常更换刀具、清理内部切屑、维护传动部件时操作空间充足，不会因结构紧凑造成维护困难。从结构设计的角度看，这款设备没有追求冗余的性能参数，所有结构选型、尺寸设定都围绕小型台式加工的核心需求展开，在加工能力、设备体积、操作便捷性之间找到了合适的平衡点，既可以作为小型工作室的主力加工设备，也可以作为研发部门快速打样的辅助加工设备，填补了大型工业铣床与手工加工工具之间的设备空白，对于需要频繁制作小型原型件的研发场景来说，这类小型台式数控铣床的实用性远高于参数冗余的大型设备。
