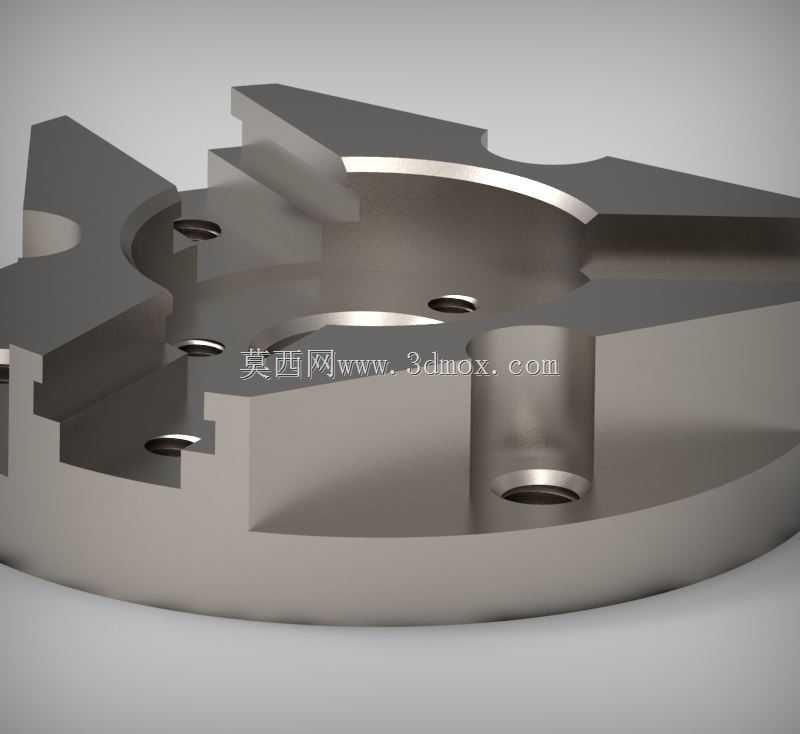

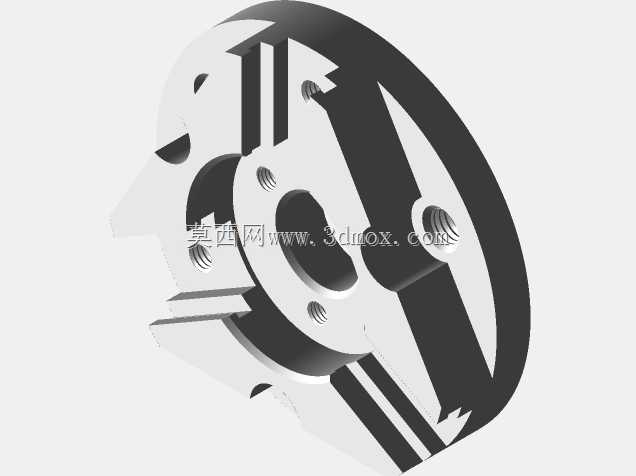

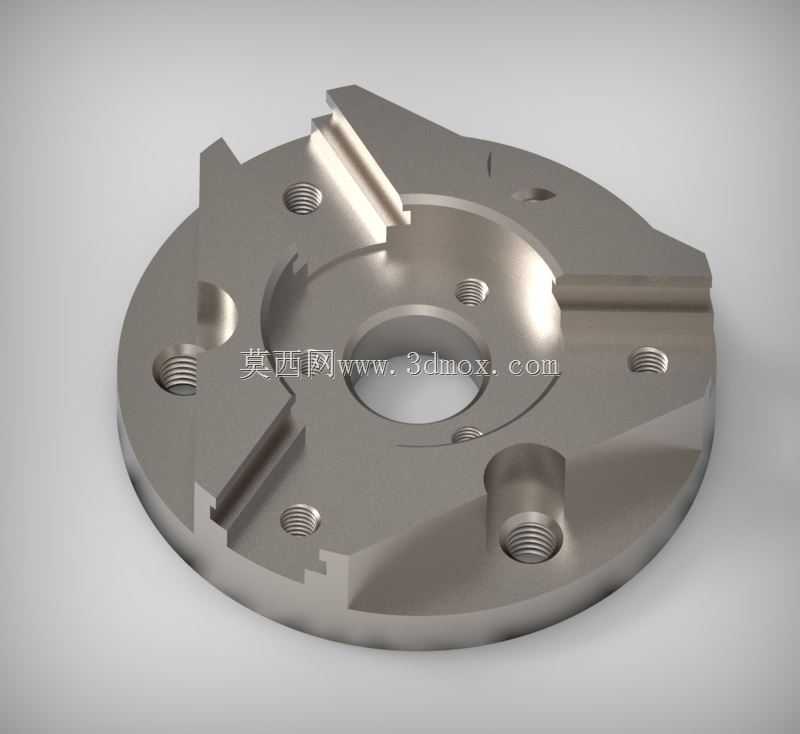

车床三爪自定心卡盘夹头结构

作为车床核心装夹执行部件，该卡盘夹头直接决定回转类工件的装夹精度与加工稳定性，日常适配普通卧式车床、数控车床的主轴端装夹需求，覆盖轴类、盘类、套类等常见回转工件的夹持作业场景，是机加工车间切削作业中不可或缺的夹具组件。从结构设计逻辑来看，该夹头采用盘式基体布局，基体上均匀分布三个可同步径向移动的卡爪安装位，依托内部平面螺纹传动结构实现三个卡爪的同步进退，保证装夹时工件自动对中，大幅降低找正辅助时间，适配批量回转件的高效加工需求。基体端面预留的沉头安装孔，严格匹配对应规格车床主轴的端盖连接孔位，安装时可通过螺栓直接将卡盘基体固定在主轴法兰端，保证卡盘回转中心与主轴回转中心的同轴度要求，避免高速回转时出现偏心振颤问题。夹头的卡爪工作面做了适配不同装夹需求的结构设计，既可以通过正爪夹持直径较小的外圆工件，也可通过反爪装夹直径较大的盘类工件，卡爪与基体的配合滑槽采用精密磨削加工，保证径向移动时的顺畅度与配合间隙控制在合理范围，避免装夹时出现卡滞或晃动，影响加工表面质量。从安装边界来看，该夹头的盘体厚度、外圆直径均适配对应型号车床的主轴端安装空间，不会在回转过程中与床身、刀架发生运动干涉，基体上的减重孔设计在保证整体结构刚性的前提下，降低了卡盘自身的转动惯量，减少主轴高速启停时的惯性冲击，延长主轴轴承的使用寿命。在实际加工场景中，该夹头可承受粗加工时的较大切削扭矩，基体采用高强度合金结构钢材质，经调质处理后具备足够的强度与耐磨性，卡爪夹持面经淬火处理提升硬度，避免长期装夹工件出现磨损凹陷，导致装夹精度下降。日常使用中，该夹头可配合不同材质的软爪实现异形工件、薄壁工件的装夹，通过车削软爪夹持面获得与工件匹配的夹持直径，进一步提升装夹同轴度，满足精加工工序的精度要求。结构设计上充分考虑了切屑防护，各滑动配合面的间隙设置合理，可减少车削过程中切屑进入配合滑槽导致的卡爪移动卡滞问题，日常维护时只需定期拆开清理滑槽内的切屑与油污，加注润滑脂即可保证长期稳定运行。
