铣床工作台进给传动装配结构设计

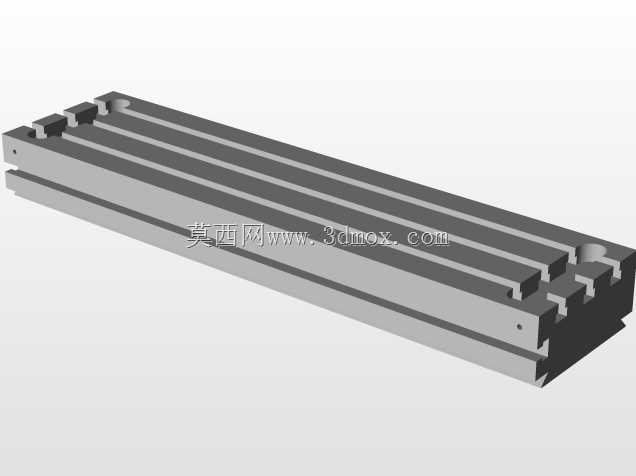

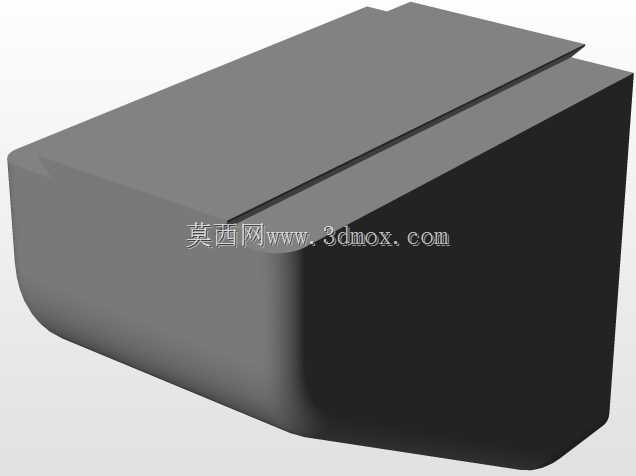

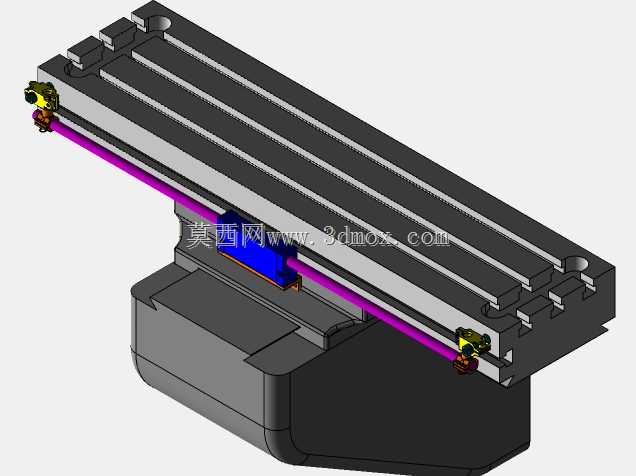

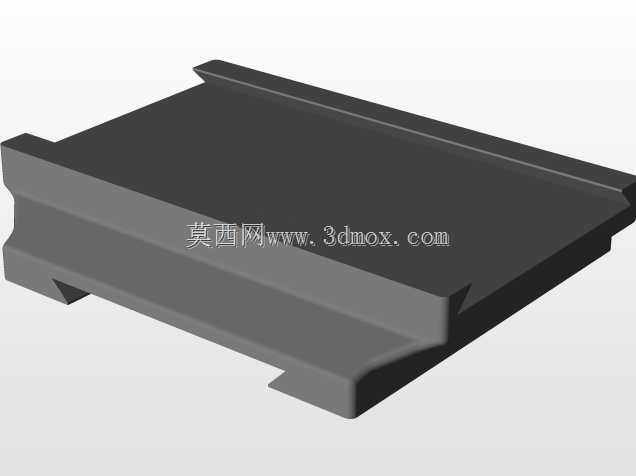

这套装配结构针对中小型立式铣床的纵向进给单元做了完整的结构还原，覆盖了从滑鞍安装基准到丝杠传动、导轨导向、行程限位的全链路功能模块，可直接作为普通铣床改型、教学演示模型搭建、非标切削设备进给单元设计的参考结构。从实际加工场景来看，该结构适配常规小件铣削、槽加工、平面铣削的工位需求，工作台面的T型槽布局沿用了通用铣床的装夹标准，可配合通用压板、平口钳完成工件定位，不需要额外改造装夹接口就能适配多数常规机加工装夹辅具。设计过程中优先保证了传动链的同轴度要求，丝杠两端采用固定支撑的安装方式，配合端部的锁紧螺母调整预紧量，可有效消除进给反向间隙，降低铣削过程中因传动间隙带来的让刀问题，提升加工面的尺寸一致性。导轨部分采用矩形滑动导轨结构，相比线轨具备更高的刚性，可承受断续铣削带来的冲击载荷，导轨面的润滑槽布局在建模时做了完整还原，可匹配自动润滑系统的油路接口，避免长期运行出现导轨爬行问题。滑鞍与床身的连接面设置了调整镶条的安装位，现场装配时可通过镶条调整导轨配合间隙，兼顾运动顺滑度与支撑刚性。传动端的伺服电机通过联轴器直接与丝杠连接，省去了中间减速轮系，既压缩了纵向进给单元的整体安装空间，也减少了传动环节的功率损耗，端部的行程限位组件采用机械挡块配合微动开关的双重限位结构，可避免超程运行带来的传动部件碰撞损坏。从安装边界来看，该结构的底部安装面与床身滑座的连接孔位采用对称布局，可适配多数同行程规格铣床的安装尺寸，不需要对床身基体做额外加工就能完成替换安装；工作台的行程范围覆盖了常规小型零件的加工长度需求，横向伸出量做了限位设计，避免行程过大导致导轨支撑长度不足、滑台倾覆的问题。整体装配的干涉检查在建模阶段已完成验证，所有运动部件在全行程范围内无硬干涉，传动部件与外部防护罩的预留间隙满足安全防护要求，可直接用于虚拟装配调试、运动仿真验证，也可作为相关课程设计中进给机构设计的参考蓝本，帮助设计人员快速理清铣床纵向进给单元的零件配合关系、装配工艺顺序与功能实现逻辑。
