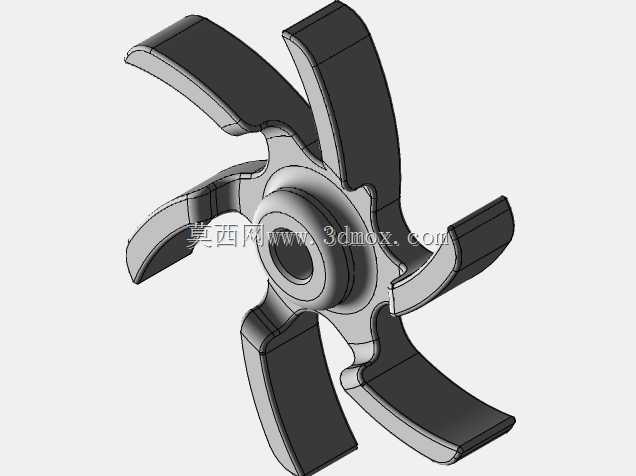

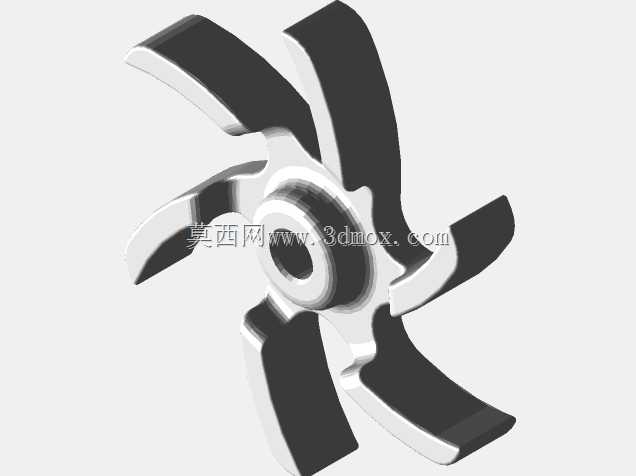

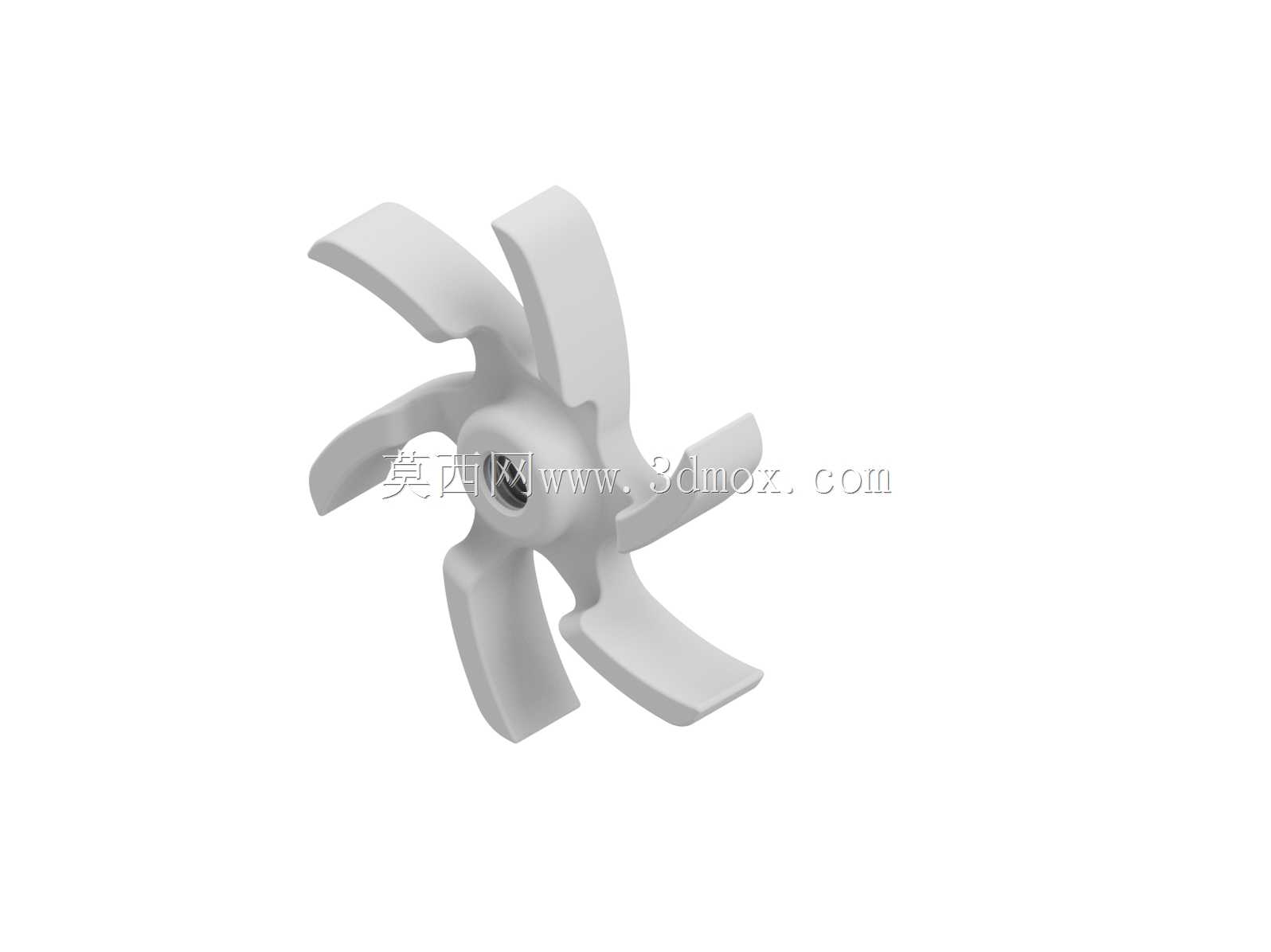

离心泵六弯叶水力转轮结构设计

　　作为流体输送系统的核心做功部件，这类弯叶式离心泵转轮广泛应用在市政供水、工业循环水、暖通空调、化工介质输送等场景中，直接决定整泵的水力效率、汽蚀余量与运行稳定性。实际选型匹配时，首先要明确安装边界：叶轮中心的轴孔需与泵轴直径做公差配合，通常选用H7/k6的过渡配合保证扭矩传递，轮毂端面要和轴肩贴合无间隙，避免运行时出现轴向窜动；叶轮的最大外圆直径必须小于泵体蜗壳的内腔最小通径，安装后和蜗壳隔舌的间隙要控制在叶轮直径的3%-5%区间，间隙过小容易出现摩擦扫膛，间隙过大则会导致容积效率大幅下降，回流损失陡增。从功能特性来看，六片后弯式叶片的设计是兼顾效率与抗汽蚀性能的选择，叶片的进口安放角、出口安放角经过水力计算匹配，

　　进口边做了圆滑修型，能减少流体进入叶道时的冲击损失，降低叶片进口边的低压区范围，提升泵在变工况下的抗汽蚀能力；叶片的型线采用空间扭曲设计，从轮毂侧到轮缘侧的安放角平滑过渡，适配不同半径处的流体圆周速度差异，让流体在叶道内的流动更均匀，减少脱流、涡流等不良流态，降低运行时的水力噪声和振动。设计这类叶轮时，首先要依据给定的设计流量、扬程、转速参数，通过速度系数法初步确定叶轮进出口直径、叶片出口宽度、叶片数等基础参数，再结合参考的水力模型草图做型线优化，建模过程中要保证叶片表面的曲率连续，没有局部凸起或凹陷，叶道的过流断面面积从进口到出口均匀变化，避免出现局部流速突变；轮毂部分的厚度要满足强度要求，在传递额定扭矩时不会出现应力集中，

　　轴孔处通常会设计键槽结构，和泵轴通过平键连接传递扭矩，部分工况下还会在轮毂后端设计密封环安装位，和泵体密封环配合形成节流间隙，减少叶轮出口的高压流体向进口侧回流。实际工程应用中，这类叶轮的材质选择会根据输送介质调整，输送清水时多选用铸铁或铸钢，输送腐蚀性介质时会选用不锈钢或工程塑料，建模完成后通常还要做流场仿真验证，校核不同流量工况下的效率、扬程是否满足设计要求，以及叶片表面的压力分布是否合理，避免运行中出现局部汽蚀破坏。安装时还要做动平衡校验，因为叶轮高速旋转时的不平衡量会导致泵轴振动超标，影响轴承和机械密封的使用寿命，通常要根据叶轮的转速等级将不平衡量控制在对应精度等级范围内，保证整泵运行平稳可靠。
