框架式链式工业垂直输送升降设备

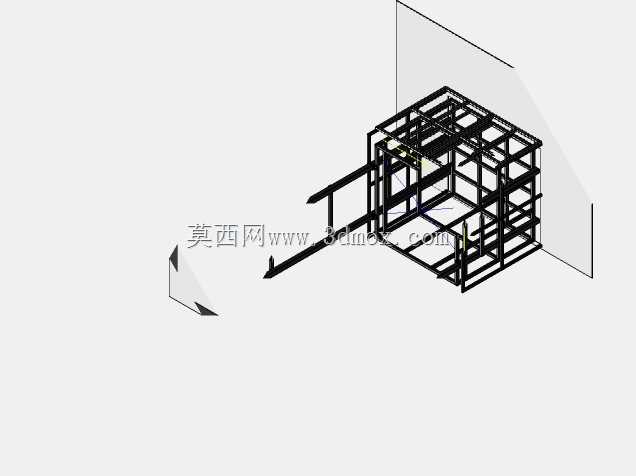

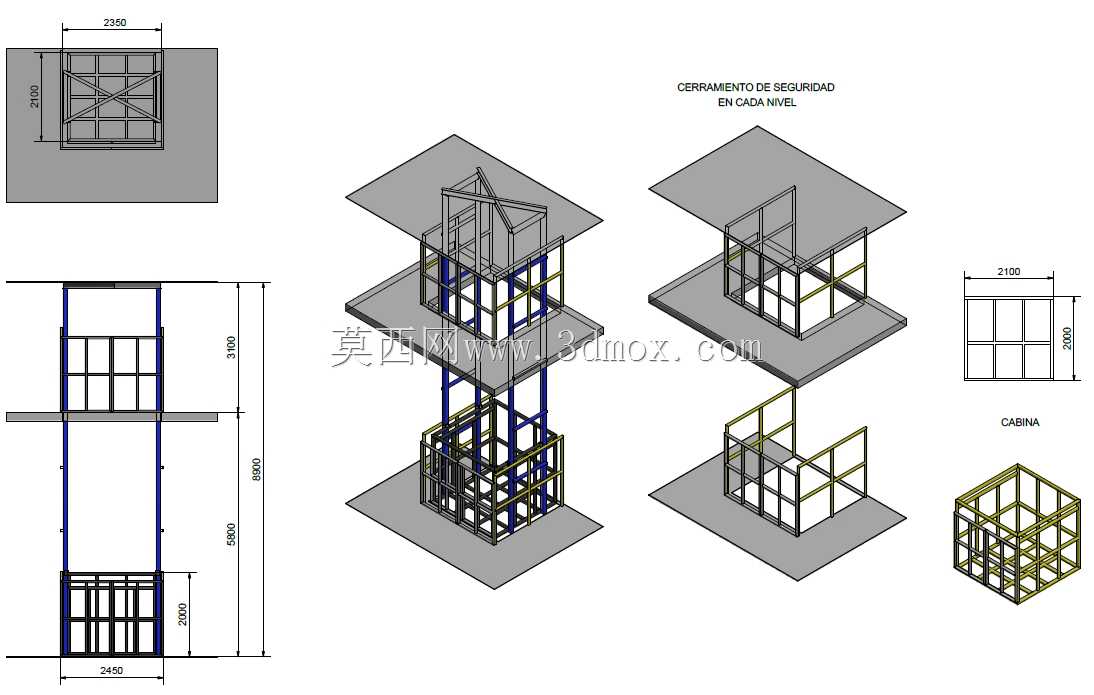

在多层工业厂房、仓储物流库区的垂直物料转运场景中，这类框架式链式提升设备是替代人工搬运、衔接不同楼层生产工序的核心输送单元，主要用于箱装工件、工装托盘、成批零部件的上下层定点输送，相比液压升降台具备更高的停层精度，相比曳引式货梯又有更低的安装门槛与运维成本，适配生产节拍稳定、输送载荷固定的连续作业场景。整套设备采用模块化框架式设计思路，主体承载结构由标准型钢拼接成立体井道框架，无需额外浇筑混凝土井道，可直接在车间地坪完成锚定安装，大幅缩短现场施工周期。驱动单元布置在框架底部，通过双排滚子链条带动载货平台沿框架内侧的导向导轨做垂直往复运动，每层停站位置都设置有机械限位与安全锁止结构，防止平台意外滑移，每层作业面还配套有安全防护围栏结构，避免作业过程中人员或物料意外坠入井道区间。从安装边界来看，设备单井道平面占地尺寸适配常规车间柱距预留空间，总提升高度可根据现场实际楼层高度做分段拼接，图中展示的标准款总提升高度覆盖三层作业面，每层停站高度匹配常规工业厂房的层高设计，载货平台的有效承载面尺寸可适配标准欧标托盘的周转需求，框架外侧预留有电气布线、安全传感器的安装槽位，无需后期额外做走线支架。设计阶段采用框架生成工具完成型钢构件的快速排布与干涉校验，所有连接节点都做了等强度校核，导向面的安装基准统一在框架拼装阶段一次加工成型，避免现场二次配装带来的精度偏差。链条传动侧设置有张紧调节结构，可在设备长期运行出现链条伸长后快速调整张紧度，无需拆解主体结构，设备底部设置有缓冲支座，在平台下降至底层时提供柔性缓冲，减少刚性冲击对框架结构的疲劳损伤。这类设备可直接对接生产线的辊筒输送段，完成物料在不同楼层生产线之间的自动转序，也可独立作为仓储区的垂直货梯使用，框架的模块化设计支持后续根据产能需求拓展停站数量，适配厂房后期的工艺布局调整。
