食品管道输送用Impaller IP02离心泵结构

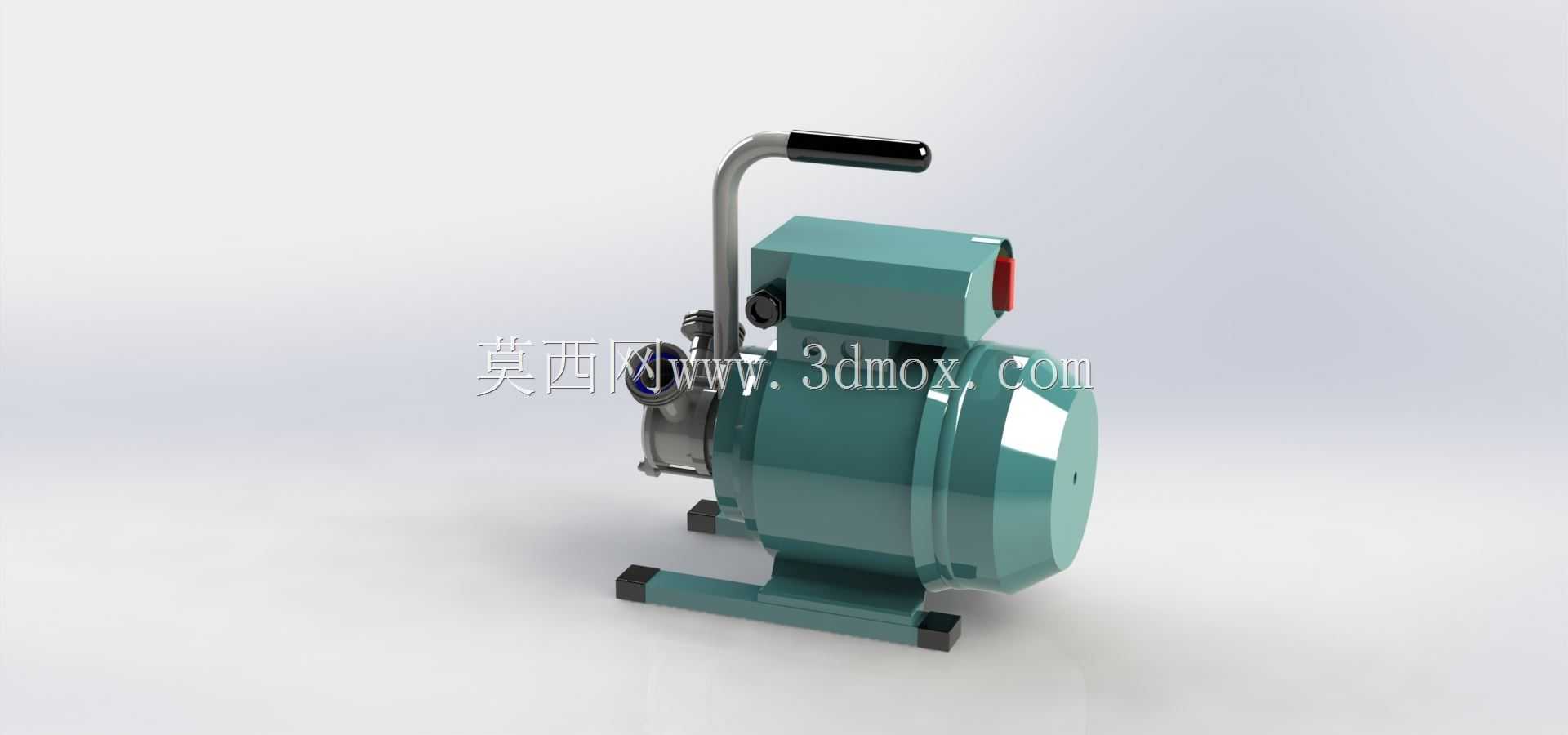

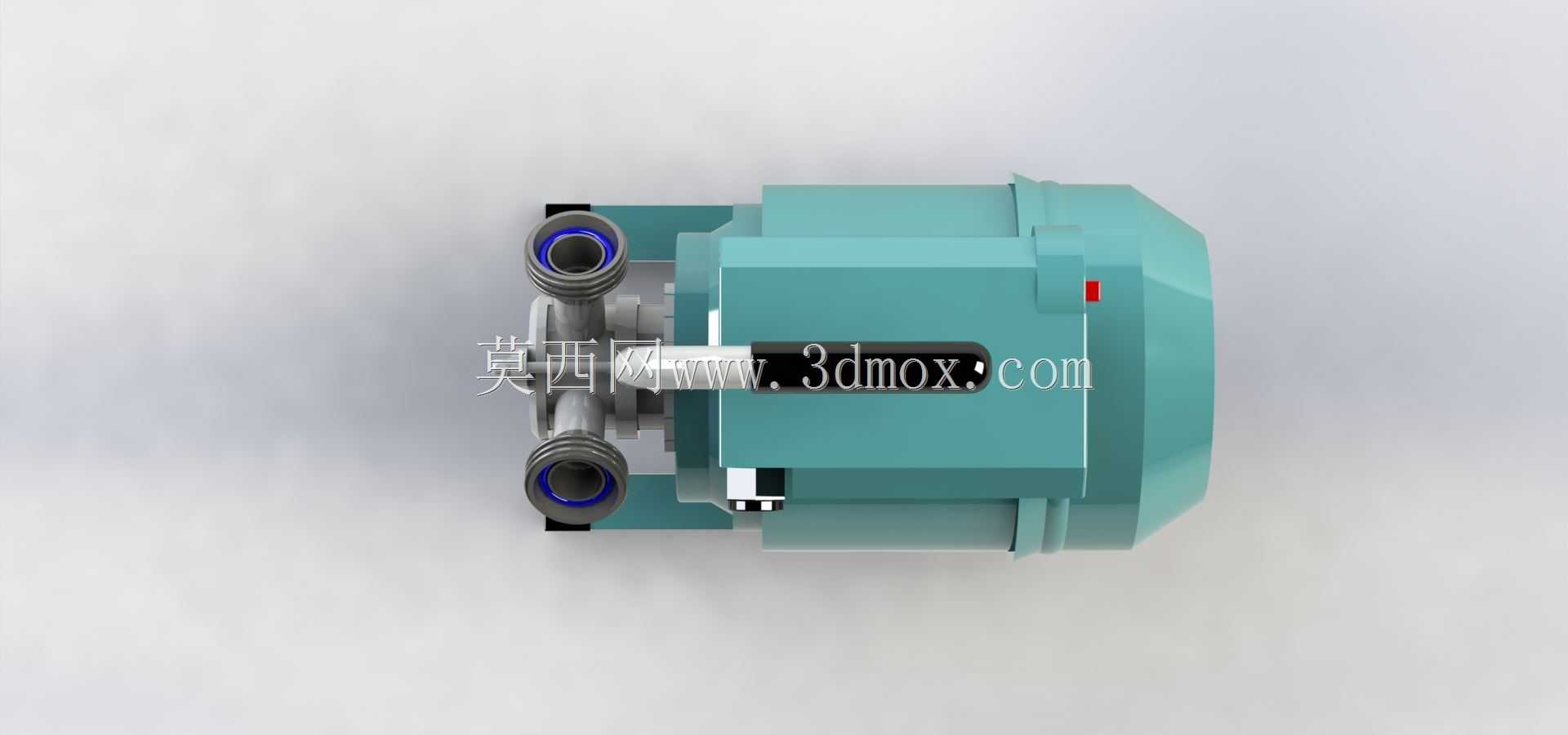

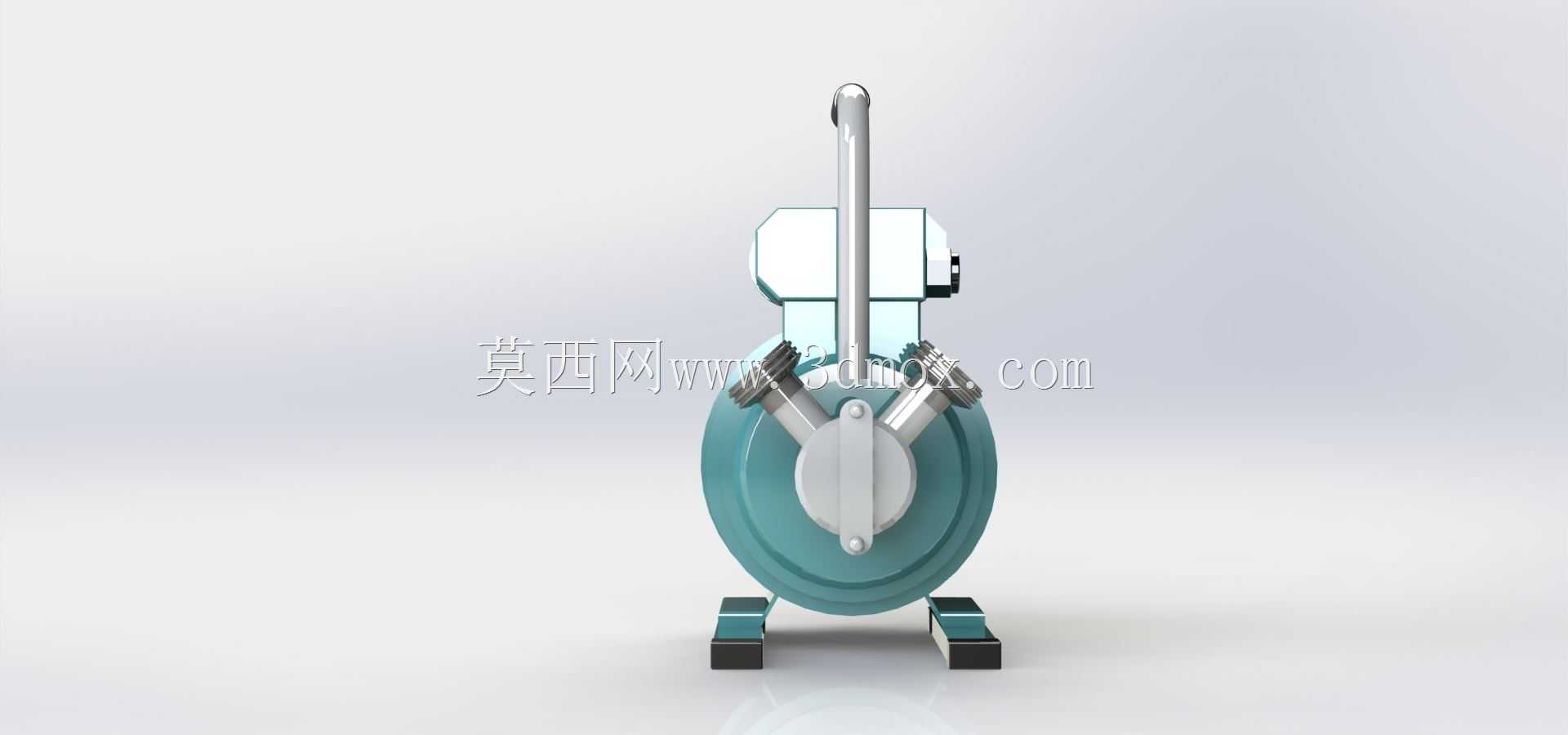

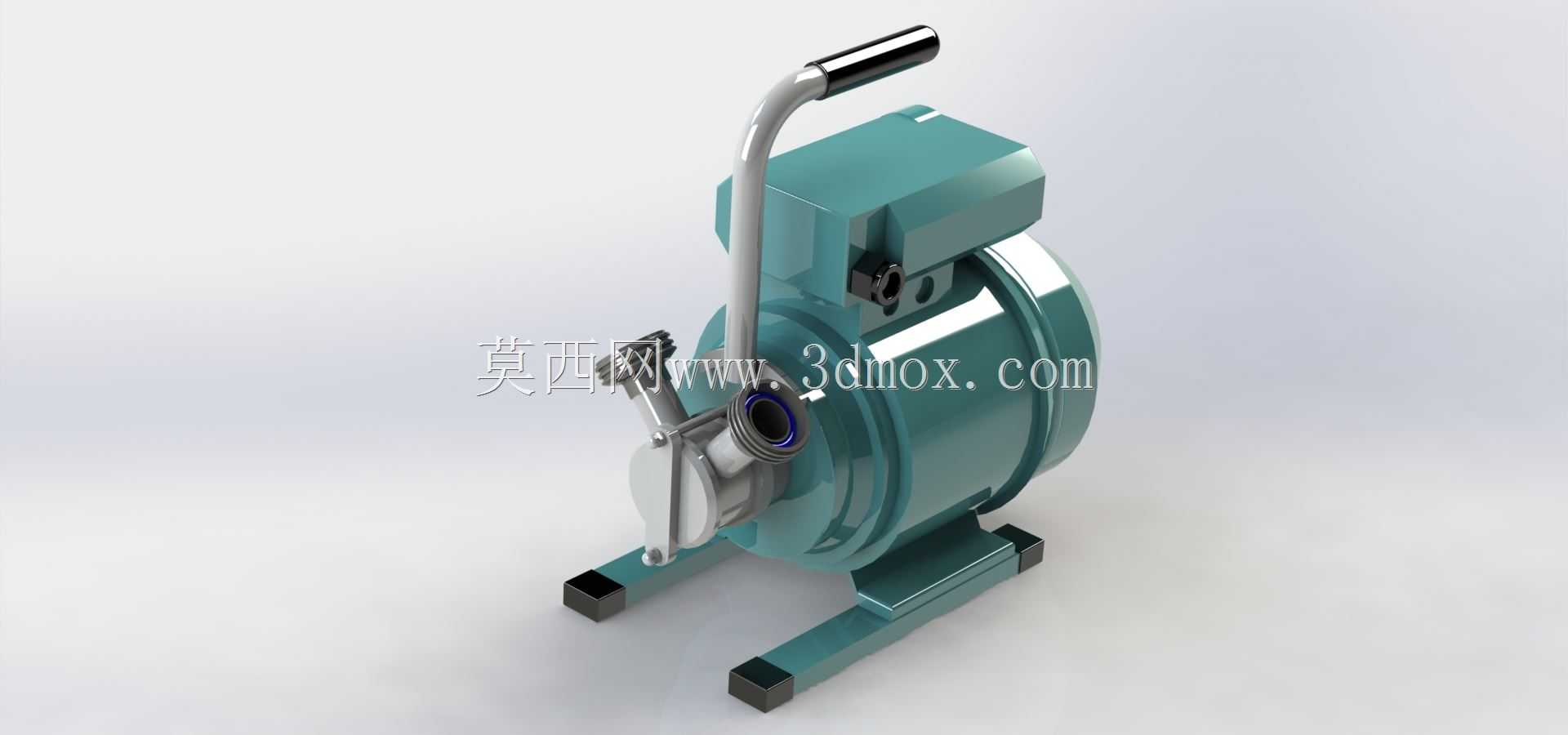

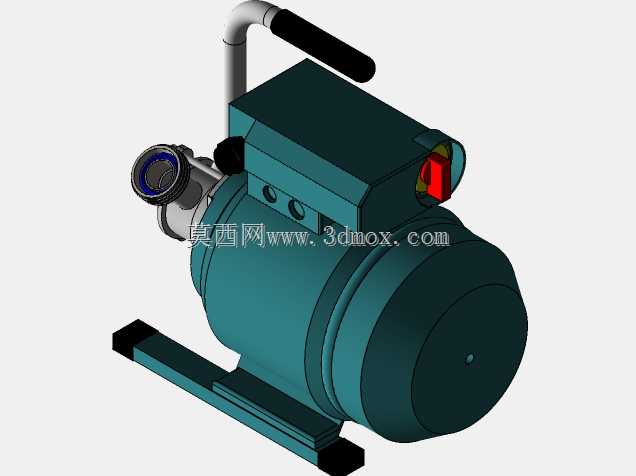

　　这款泵的三维结构设计，核心面向食品加工领域的洁净流体输送场景，适配食品生产车间内液态原料、半成品在不同工艺段管道间的转运动作，可覆盖乳品、饮品、酱料类低粘度食品介质的短距离输送需求，整体结构完全围绕食品级工况的使用要求搭建。从安装边界来看，整机采用卧式脚座安装形式，底部两个平行支撑脚预留了标准螺栓安装孔位，安装时需保证支撑脚与安装基础面的平面度公差控制在0.2mm以内，避免泵体运行时因安装面不平产生额外振动应力，进出液口采用快装式卫生级接口设计，接口中心高度与支撑脚安装面的垂直距离经过精准核算，可直接匹配食品车间常规高度的工艺管道排布，无需额外加装过度转接弯头，减少管路流阻损失。设计过程中优先考虑了食品工况的清洁需求，

　　过流部件的所有转角位置均做了圆弧过渡处理，不存在清洁死角，避免介质残留滋生细菌，泵体与驱动端的连接位置采用了快拆式密封结构，日常维护时无需复杂工具即可快速拆解过流腔室进行清洗消毒，符合食品生产设备的卫生规范要求。顶部设置的一体式手提结构，兼顾了设备临时移位与日常检修挪动的需求，手提部位做了防滑包覆处理，握持受力点经过重心匹配，单人即可完成短距离的设备搬移动作，无需额外吊装辅助。驱动部分与泵腔采用同轴直连结构，取消了传统联轴器的传动环节，既缩减了整机的轴向尺寸，也降低了传动环节的功率损耗，运行时的传动噪音相比带联轴器结构的同参数泵更低，适配食品车间对作业环境噪音的控制要求。泵体外壳的散热筋结构沿电机周向均匀排布，

　　可在连续运行时保证驱动端的热量快速散出，避免长时间运行出现过热问题，支撑脚的橡胶减震垫直接集成在脚座底部，安装时无需额外加装减震垫片，即可有效吸收运行时的微量振动，避免振动传递到相连的工艺管道上，影响管路接口的密封可靠性。从功能特性来看，这款泵的叶轮采用开式结构设计，可输送含有少量细小软质颗粒的食品介质，不会出现叶轮卡滞的问题，过流面的粗糙度控制在Ra0.8以下，减少介质挂壁残留的概率，密封件采用食品级氟橡胶材质，可耐受常规CIP清洗时的高温与清洗剂腐蚀，无需频繁更换密封件。整体结构的零件通用化程度较高，易损件均采用行业通用规格，后期维护更换配件的成本较低，适配中小型食品加工生产线的流体输送配置需求，在三维建模过程中，所有配合面的公差均按照食品级泵的行业标准进行预留，装配关系完全还原实际生产的装配逻辑，可直接用于设备选型的结构校核、安装布局模拟以及后续的工程出图参考。
