微型动力单元曲轴箱体结构设计

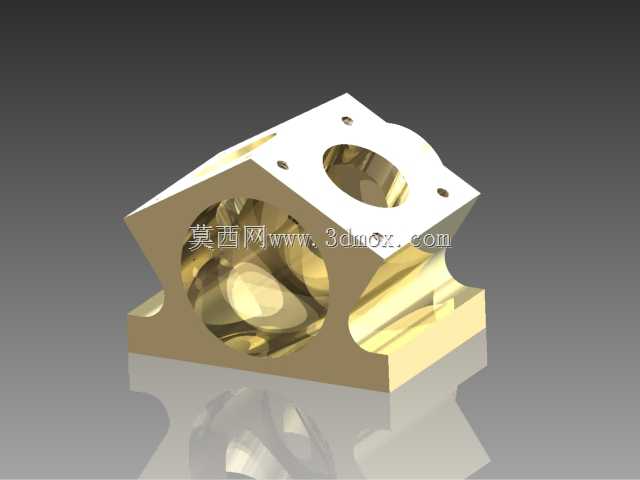

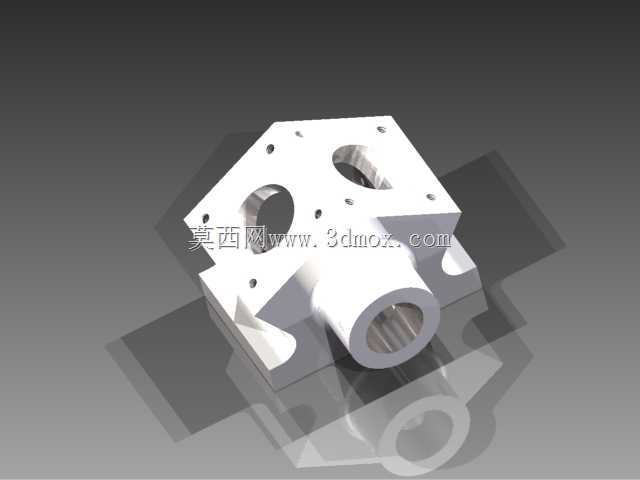

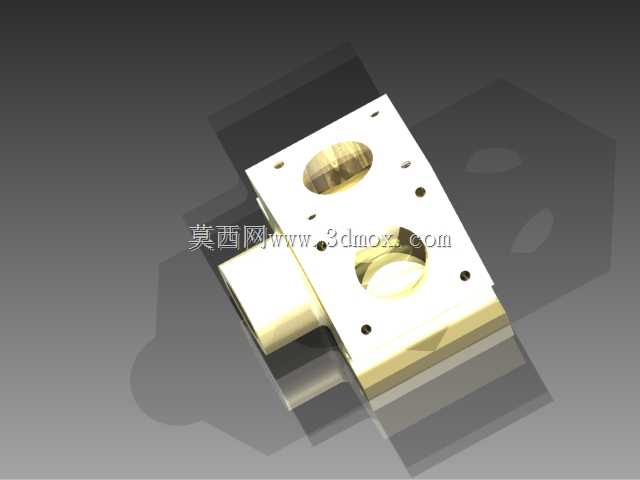

这类微型曲轴箱主要适配小排量单缸动力单元，常见于便携发电设备、小型园林作业机具、微型航模动力组以及教学演示用内燃机实训台架，作为动力核心的承载基体，需要同时兼顾曲轴连杆机构的运动空间约束、润滑油道的布局合理性、与缸体及端盖的安装配合精度，以及整机运行过程中的结构刚度需求。从结构设计逻辑来看，箱体采用分体式结合面布局，上部预留的两个同轴大直径孔位分别对应曲轴主轴颈安装位与凸轮轴布置空间，孔位周边均匀分布的螺纹孔用于安装轴承端盖与密封组件，保证传动部件运转时的同轴度公差，避免高速运转下出现偏磨、异响等问题。箱体侧面伸出的凸台结构用于安装机油标尺、油路接头或者启动机构连接座，端面的定位销孔与周边螺栓孔按照等强度原则排布，在保证结合面密封压力均匀的前提下，尽可能减少不必要的壁厚冗余，控制整体重量。设计过程中需要优先划定安装边界：箱体整体轮廓适配小型动力单元的紧凑布局需求，轴向安装尺寸控制在单缸小排量动力的常规适配区间，径向预留的连杆运动避让空间经过运动仿真校核，不会出现运转干涉；箱体壁厚按照压铸铝合金成型工艺设置，既满足压铸时的熔体流动填充要求，也能承受曲轴连杆机构往复运动产生的交变载荷，避免长期运行下出现应力集中导致的壳体开裂。箱体下部的储油腔结构经过容积校核，能够满足小功率动力单元的润滑机油存储需求，腔体内壁设置的加强筋顺着载荷传递方向布置，既提升箱体整体抗扭刚度，也能在机油回流过程中起到一定的导流作用，减少高速运转下的机油激荡。结合面的密封槽结构适配常规橡胶密封垫尺寸，安装后能够有效避免机油渗漏，同时箱体上预留的传感器安装孔位，可以根据不同应用场景加装温度、转速检测元件，拓展不同场景下的适配能力。在实际选型匹配过程中，这类微型曲轴箱的安装孔位需要与对应缸体、侧盖、输出端连接法兰的孔位完全匹配，主轴孔的同轴度、端面跳动公差需要满足小型内燃机的装配精度要求，才能保证整套动力单元运转平稳，降低运行过程中的振动与噪声。
