艾尔斯word风格骑士刃道具结构设计

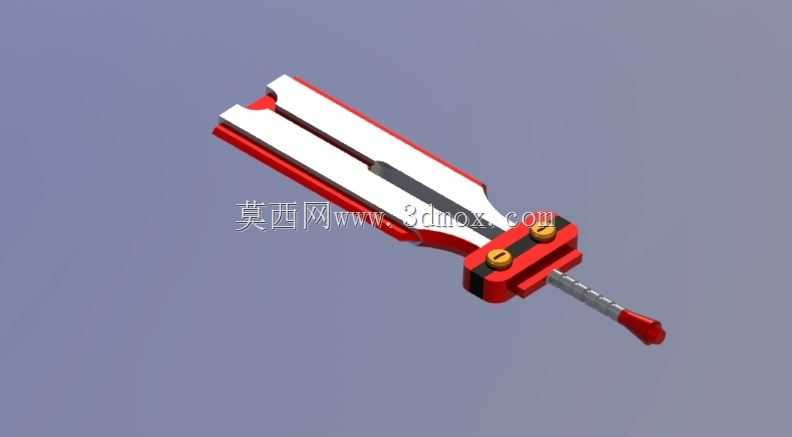

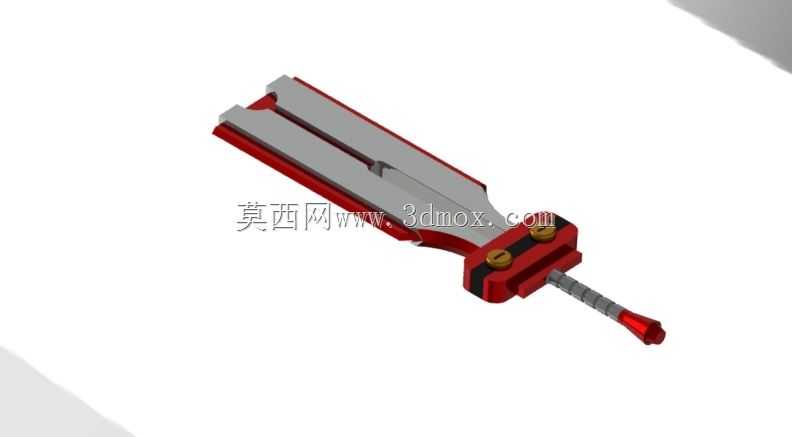

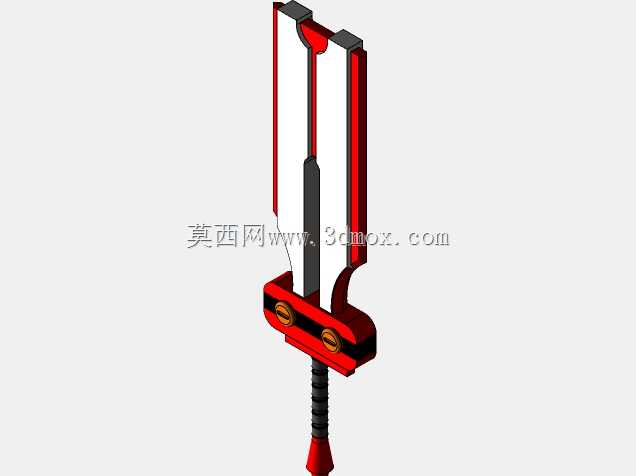

该刃具结构的三维设计，最初面向文创周边道具的实体打样与结构验证场景，可覆盖cosplay道具制作、游戏周边实体复刻、影视道具预演等多个应用方向，区别于常规工业切削刃具，该结构更侧重外形还原度与手持使用的安全性平衡。从功能特性来看，整体结构分为刃身主体、握持调节段、尾端配重三个核心部分，刃身采用双轨中空式结构设计，既可以降低整体重量，避免长时间手持产生的负重疲劳，也能通过中空槽位预留后续加装发光组件的走线空间，适配道具展示时的灯光效果需求。刃身两侧的红色包覆结构采用等厚凸起设计，既还原了原作的视觉特征，也能在实体制作时作为结构加强筋，提升薄型刃身的抗弯折性能，避免搬运或手持过程中出现刃身变形的问题。握持段设置了两个可调式紧固旋钮，可根据不同使用者的握持习惯，调整握持段与刃身的相对固定位置，适配不同手型的握持需求，旋钮采用沉头式安装设计，外表面与握持段外轮廓齐平，不会出现凸起剐蹭使用者手部的问题。尾端的细杆配重段采用渐变收窄结构，末端设置球形挡头，既可以平衡刃身前端的重量，让整体手持重心落在握持段范围内，提升手持操控的稳定性，也能通过球形挡头避免使用过程中尾端剐蹭衣物或划伤使用者。从设计思路层面，建模过程中优先保证各部件的装配间隙合理，刃身与握持段的配合面采用小间隙滑配设计，预留0.15mm的装配公差，可适配3D打印、CNC雕刻等多种加工方式的精度误差，不需要后期大量打磨修配即可完成组装。外形尺寸方面，整体长度控制在适合单手持握的范围内，刃身最大宽度符合常规手持道具的尺寸边界，握持段的直径贴合成年人手掌握持的舒适尺寸，所有外露棱边均做了R1.5的圆角处理，完全规避尖锐边角带来的使用安全隐患。安装边界上，各部件的连接位置均设置了定位止口，组装时可通过止口快速定位，不需要额外的治具辅助即可完成对齐装配，紧固旋钮的安装孔位采用通牙设计，可直接采用标准紧固件完成固定，不需要定制特殊连接件，大幅降低实体制作的物料成本与加工难度。
