四叶曲面螺旋桨结构设计

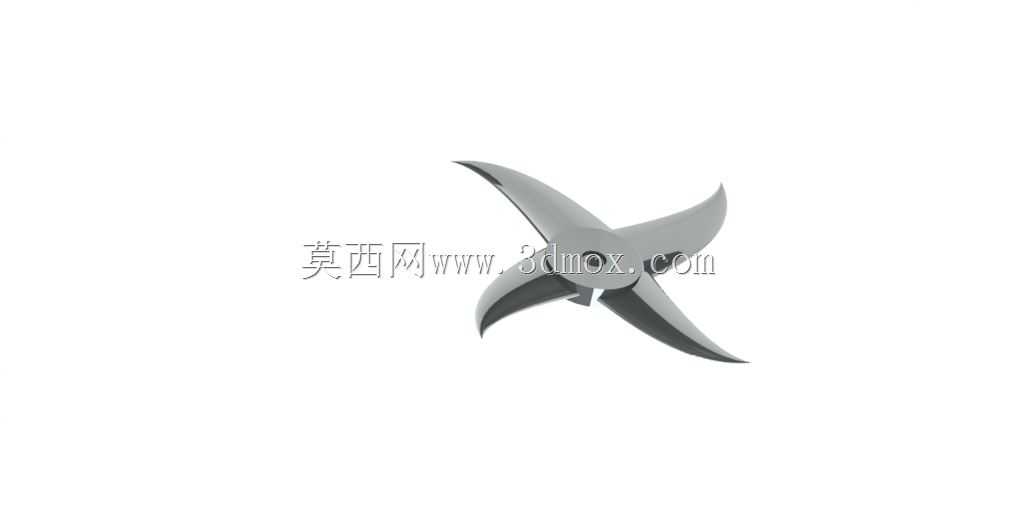

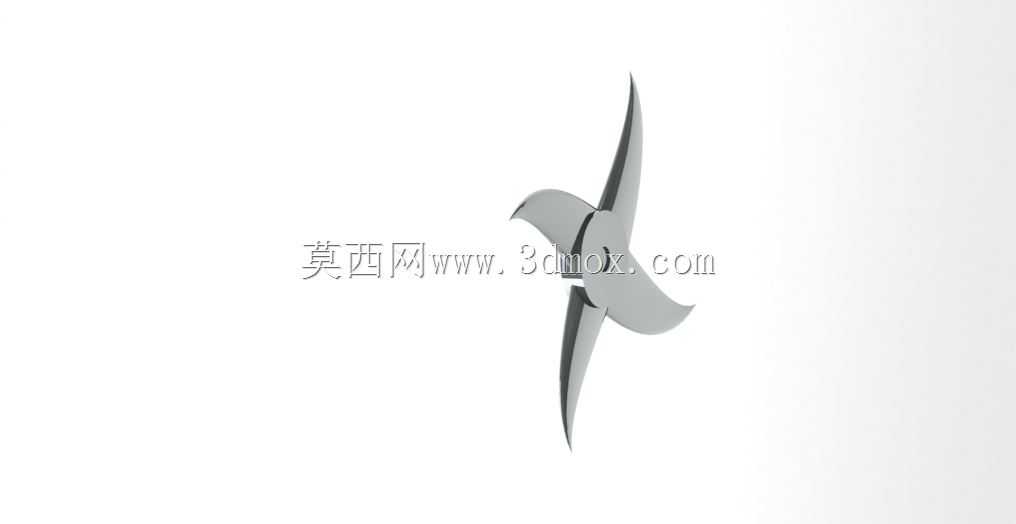

这类四叶曲面螺旋桨多用于小型流体推进场景，在低速重载的水域作业设备、小型水下探测装置、低转速流体输送单元中都能见到同结构设计的应用。设计时首先要匹配动力输出端的安装接口，桨毂中心的安装孔位需要与传动轴的配合公差保持一致，既要保证传动过程中无径向窜动，也要避免过盈量过大导致装配应力集中在桨毂根部。叶片的曲面弧度是设计核心，从叶根到叶梢的截面翼型做了连续过渡，叶根位置厚度更大，用来承担旋转时传递的扭矩以及流体冲击带来的交变载荷，叶梢位置逐渐收薄，减少旋转过程中的叶梢涡流损耗，提升推进效率。四叶的布局采用等夹角圆周分布，相比三叶结构，同等转速下的推力输出更平稳，运行时的振动幅值更小，适合对运行稳定性有要求的搭载平台。安装边界需要提前核算旋转包络范围，叶片外沿到周边护罩或者舱体壁面的安全间隙要控制在合理区间，间隙过小容易在运行中剐蹭周边构件，间隙过大则会降低流体利用效率，造成不必要的能量损耗。设计过程中需要反复校核叶片的曲面顺滑度，避免出现局部折角或者曲率突变，这类位置在长期交变载荷作用下容易萌生应力裂纹，缩短部件的使用寿命。桨毂与叶片的过渡位置做了圆角过渡处理，分散应力集中点，保证扭矩从传动轴传递到各个叶片时受力均匀。实际应用中，这类螺旋桨的推力输出与转速呈非线性对应关系，选型时需要结合搭载设备的整体重量、运行阻力、设计航速或者输送流量要求匹配对应的螺距参数，螺距过大容易导致动力端负载超限，螺距过小则无法达到设计的推进效率，造成动力浪费。叶片的曲面成型需要保证四个叶片的型面一致性，若单个叶片的型面存在偏差，旋转时会产生不平衡量，带动整体设备产生振动，长期运行还会损伤动力端的轴承构件。
