仿生蓝蝴蝶装饰摆件三维结构设计

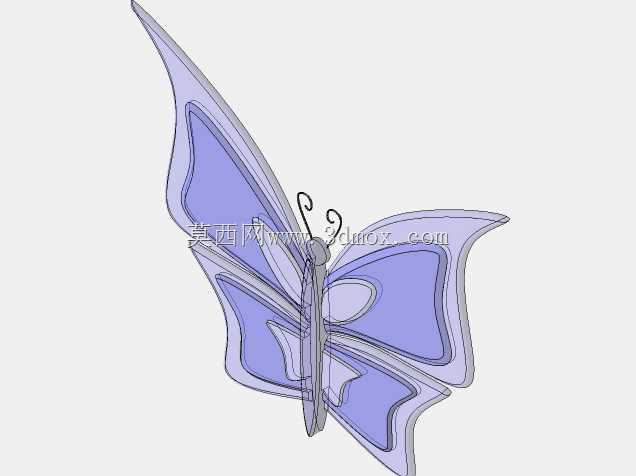

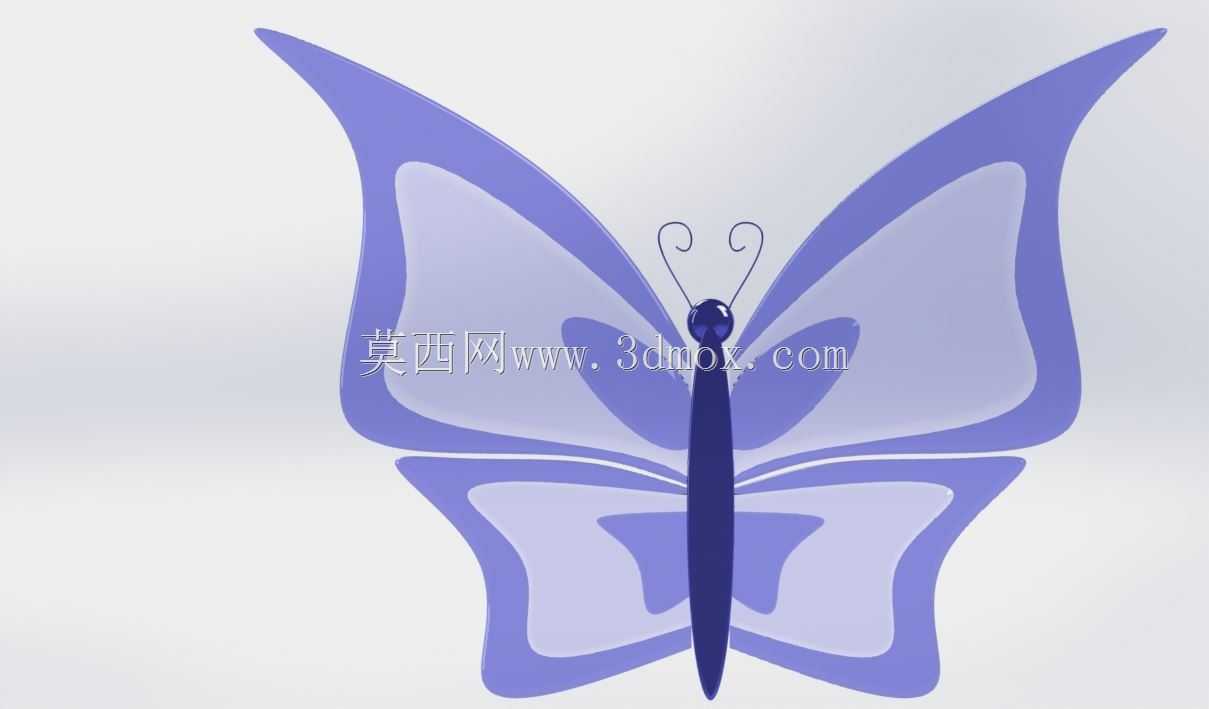

这款仿生蝴蝶造型的三维结构，最初的设计出发点是匹配文创展陈、商业美陈领域的装饰构件需求，在做结构拆解时，首先把蝴蝶躯体作为核心承力基准，将狭长的梭形躯体作为所有翼面的安装定位基准，躯体中段预留了翼面插接的卡槽结构，不需要额外粘接辅助件就能完成翼片与主体的装配，安装时只需要对准卡槽推入即可完成定位，后期更换不同纹理的翼片也不需要拆解整体结构。翼面的分层设计参考了真实蝴蝶鳞翅的叠层逻辑，做了三层渐变的曲面过渡，最外层翼边做了1.2mm的薄边收窄处理，中层翼面做了内凹的曲面弧度，内层翼片贴合躯体位置做了加厚的安装边，整个翼面展开后横向最大尺寸控制在220mm，纵向高度从触角顶端到翼尾最低点为180mm，躯体本身的直径最大处为12mm，安装底座的预留接口在躯体最下端，做了标准的M6内螺纹孔，可以直接适配常规的装饰摆件金属立杆、亚克力展示支架，不需要额外做转接件加工。触角部分采用了和躯体同曲率的曲面扫掠结构，根部做了2mm的插接柱，直接嵌入躯体顶端的预留孔位，装配后触角的向外展开角度为45度，既还原了真实蝴蝶的触角形态，也不会因为外伸过长导致运输过程中出现断裂问题。曲面建模过程中特意对所有翼面的边缘做了R0.8的圆角过渡，避免玻璃材质加工时出现应力集中导致的崩边问题，翼面的曲面曲率连续控制在G2级别，后期做电镀、喷绘、玻璃热弯加工时，不会出现曲面褶皱导致的上色不均、热弯变形问题。实际应用场景中，这款结构既可以单独作为桌面文创摆件的主体结构，也可以成组排布用于商场中庭的吊饰美陈，还可以缩小比例后做首饰、文创周边的造型基准，安装时如果是吊饰场景，只需要在躯体背部预留的隐形挂孔处穿入吊线即可，不需要额外破坏翼面的完整造型；如果是桌面摆放场景，搭配的底座只需要做对应螺柱就能完成固定，整体装配公差控制在0.1mm以内，批量加工时的良率能稳定控制在较高水平。建模时特意将所有的安装配合面都做了拔模斜度处理，如果采用亚克力、玻璃注塑或者热压成型工艺，脱模时不会出现卡模问题，翼面的厚度从边缘到安装位做了渐变增厚处理，最薄处1mm，安装位厚度3mm，既保证了翼面的通透质感，也兼顾了结构强度，日常摆放时轻微触碰不会出现翼面断裂的问题。
