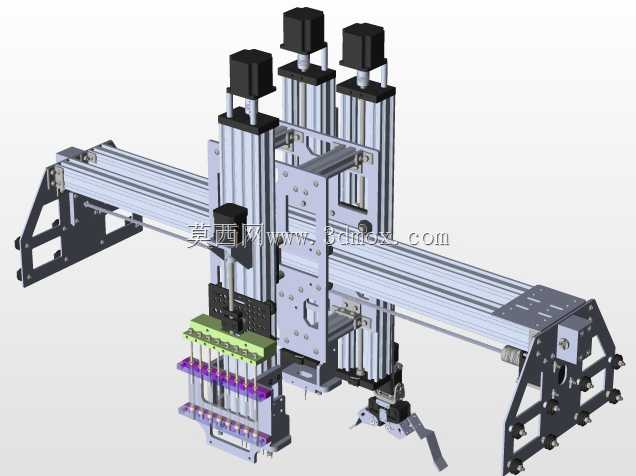

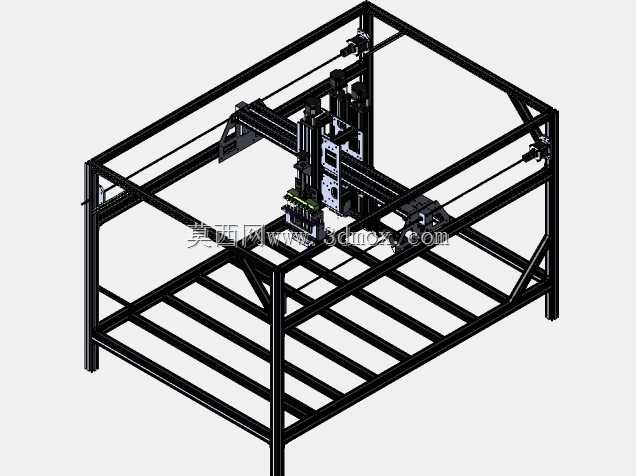

集成移液工具的Biobot龙门式作业平台

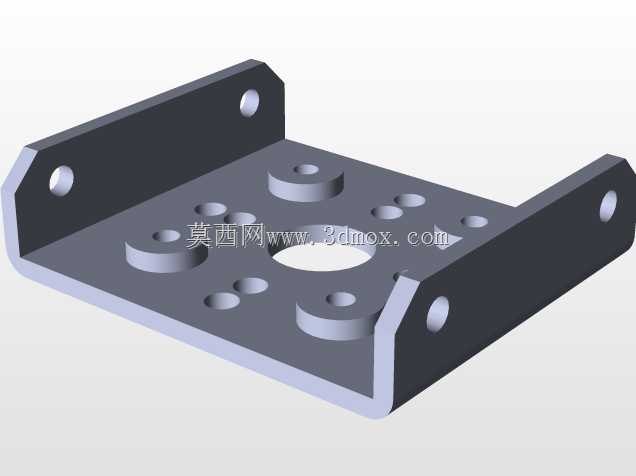

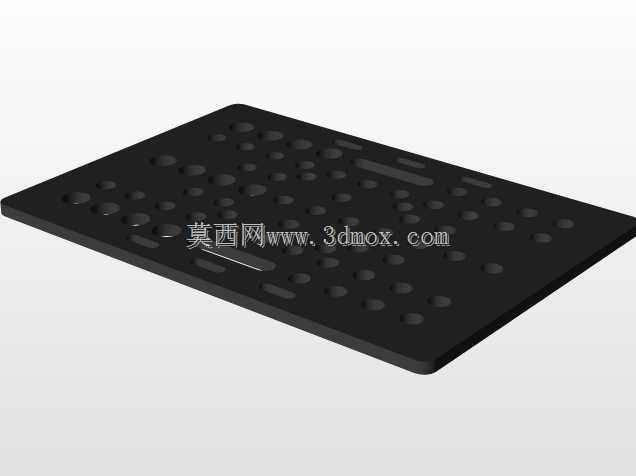

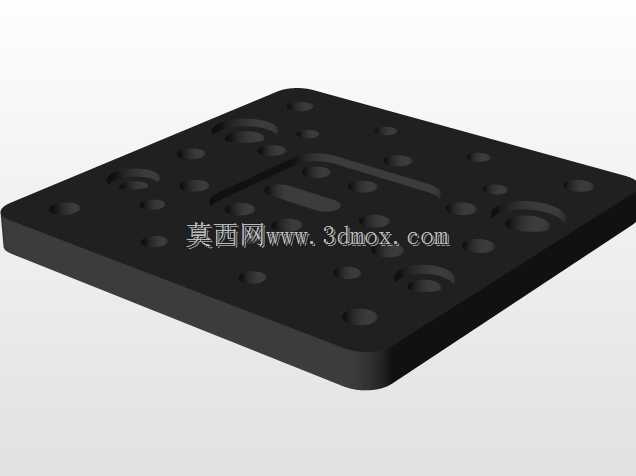

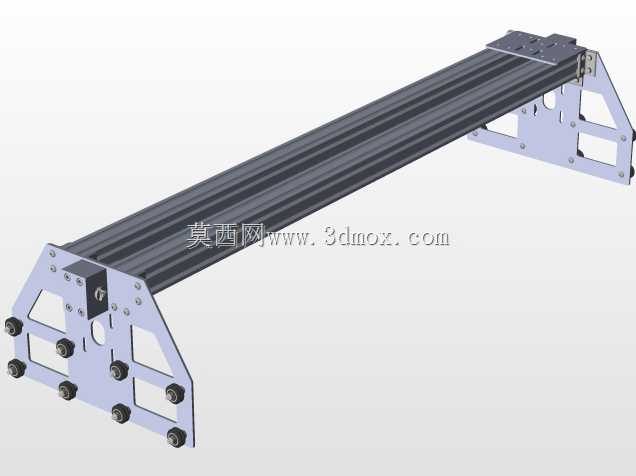

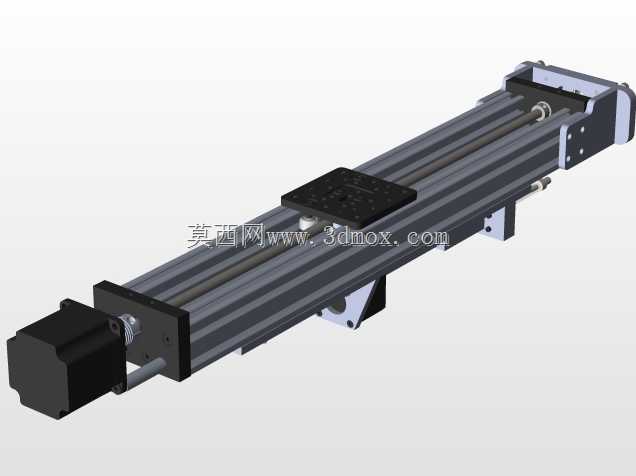

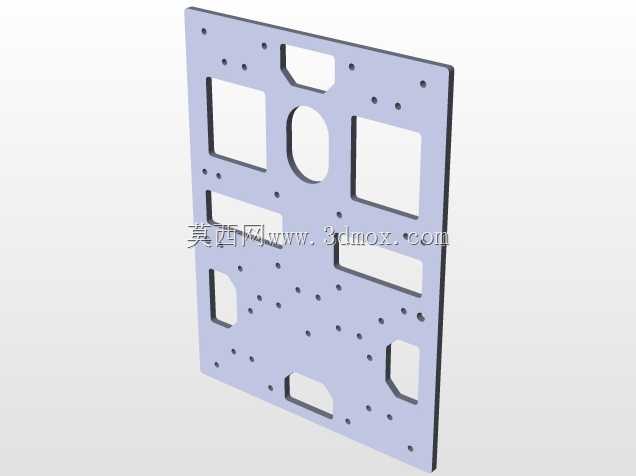

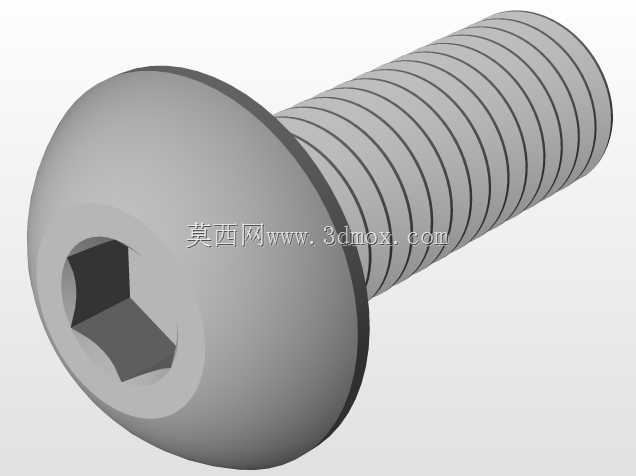

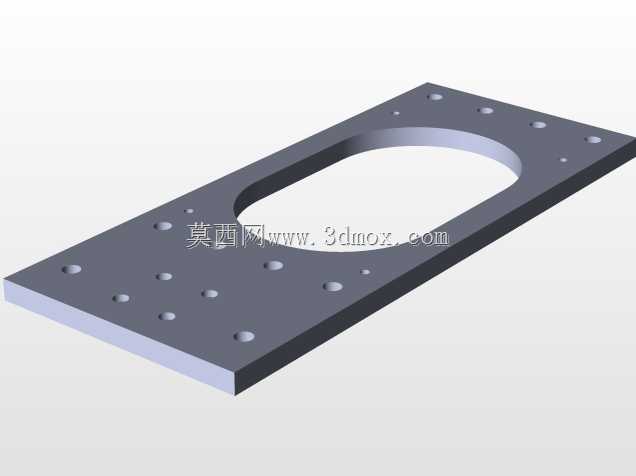

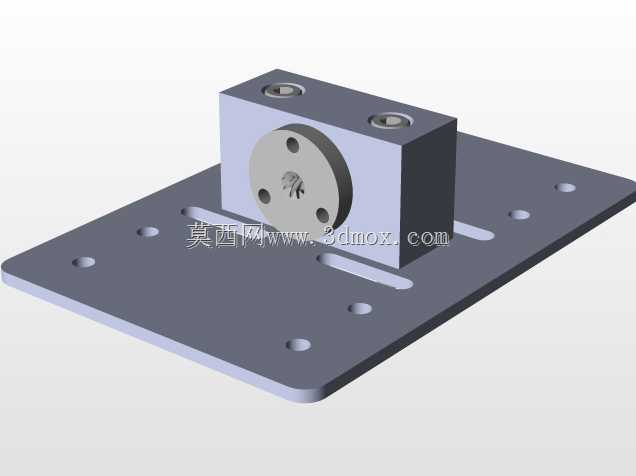

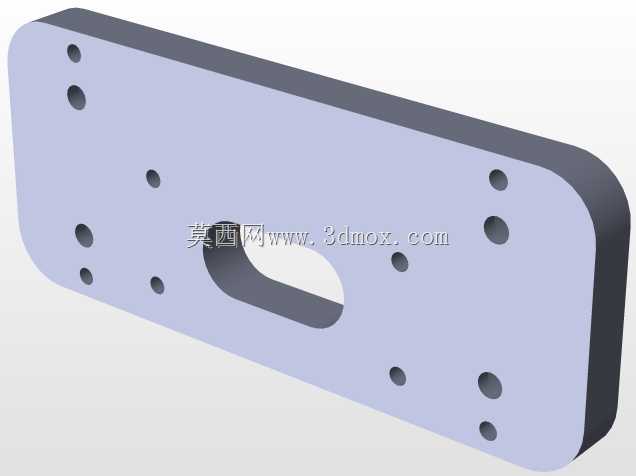

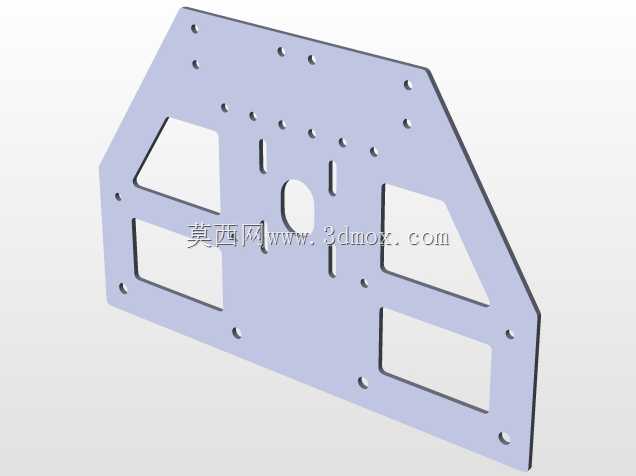

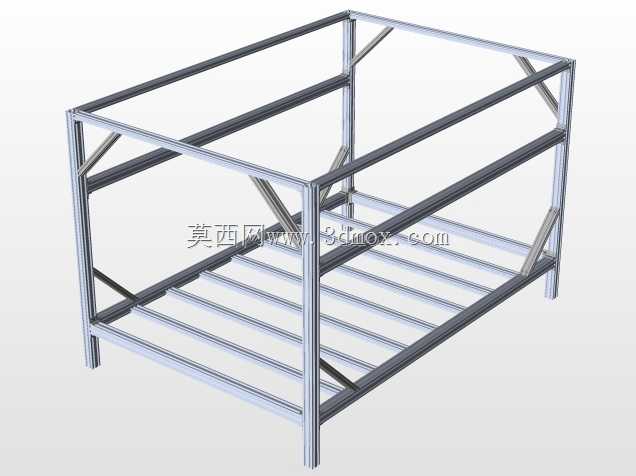

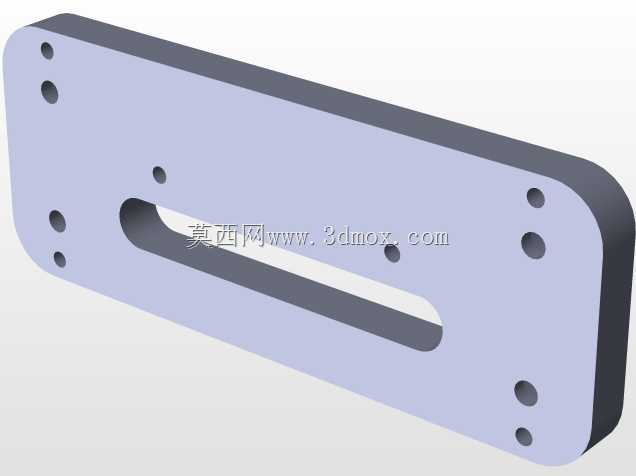

该平台属于实验室自动化作业体系里的核心承载构件，主要面向生物样本处理、试剂分装这类需要高精度移液操作的场景，作为整套Biobot龙门运动系统的基准安装面，所有直线运动模组、移液执行端的定位基准都依托这块基板建立，设计阶段优先考虑了安装平面的平面度公差要求，避免基板形变导致运动轴走位偏差，影响移液作业的定位精度。从结构设计来看，基板上的长圆孔是专门预留的安装调节位，区别于常规的固定圆孔，这类槽孔可以在装配阶段给导轨、驱动模组留出微调余量，抵消加工阶段带来的孔位累积误差，装配时不需要额外配打孔位，就能快速调整各运动轴的平行度与同轴度，降低现场装配的调试难度。基板边缘的圆形沉孔是用于整套平台与底部机架的锁紧固定，沉孔设计可以让锁紧螺栓的头部完全没入基板平面以下，不会突出平面干涉运动部件的行程，也避免螺栓头部剐蹭移动中的管线或移液组件。配套的新设计移液工具，是针对小剂量试剂移取的作业需求优化的，安装在龙门的Z轴滑台上之后，可以沿着X、Y两个方向在基板覆盖的作业范围内移动，完成多孔板、试剂管架上的批量移液操作，基板的有效作业覆盖范围完全匹配常规实验室用的标准孔板、样本管架的摆放尺寸，不需要额外拓展载物区域就能满足常规批量样本处理的作业需求。设计时也考虑了基板的刚性需求，板材厚度选取兼顾了承重能力与整体重量，在承载移液组件、样本架的重量时不会出现中部下挠的情况，保证运动轴运行时的平面基准稳定，同时基板表面做了硬质阳极氧化处理，耐实验室常规试剂的腐蚀，日常清洁时也不容易残留污渍，适配实验室的作业环境要求。安装边界方面，基板的整体长宽尺寸适配常规Biobot龙门架的立柱安装间距，不需要对原有龙门架的结构做改动就能直接替换原有平台，升级后可以直接搭载新的移液工具完成功能拓展，对于原有设备的升级迭代来说兼容性较好，不需要重新设计整套机架结构，能降低设备改造成本。
