实验室单通道精密移液执行机构结构

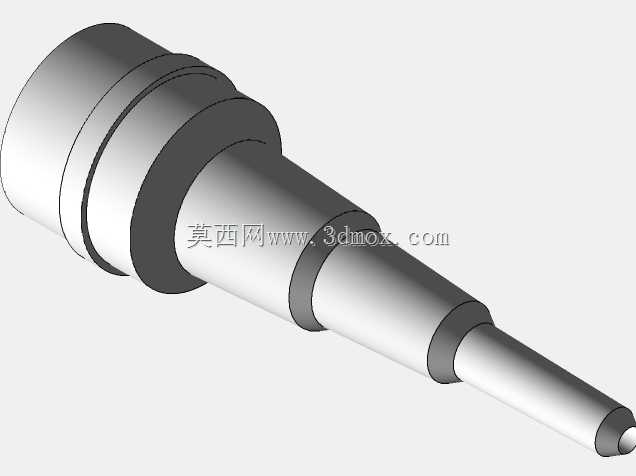

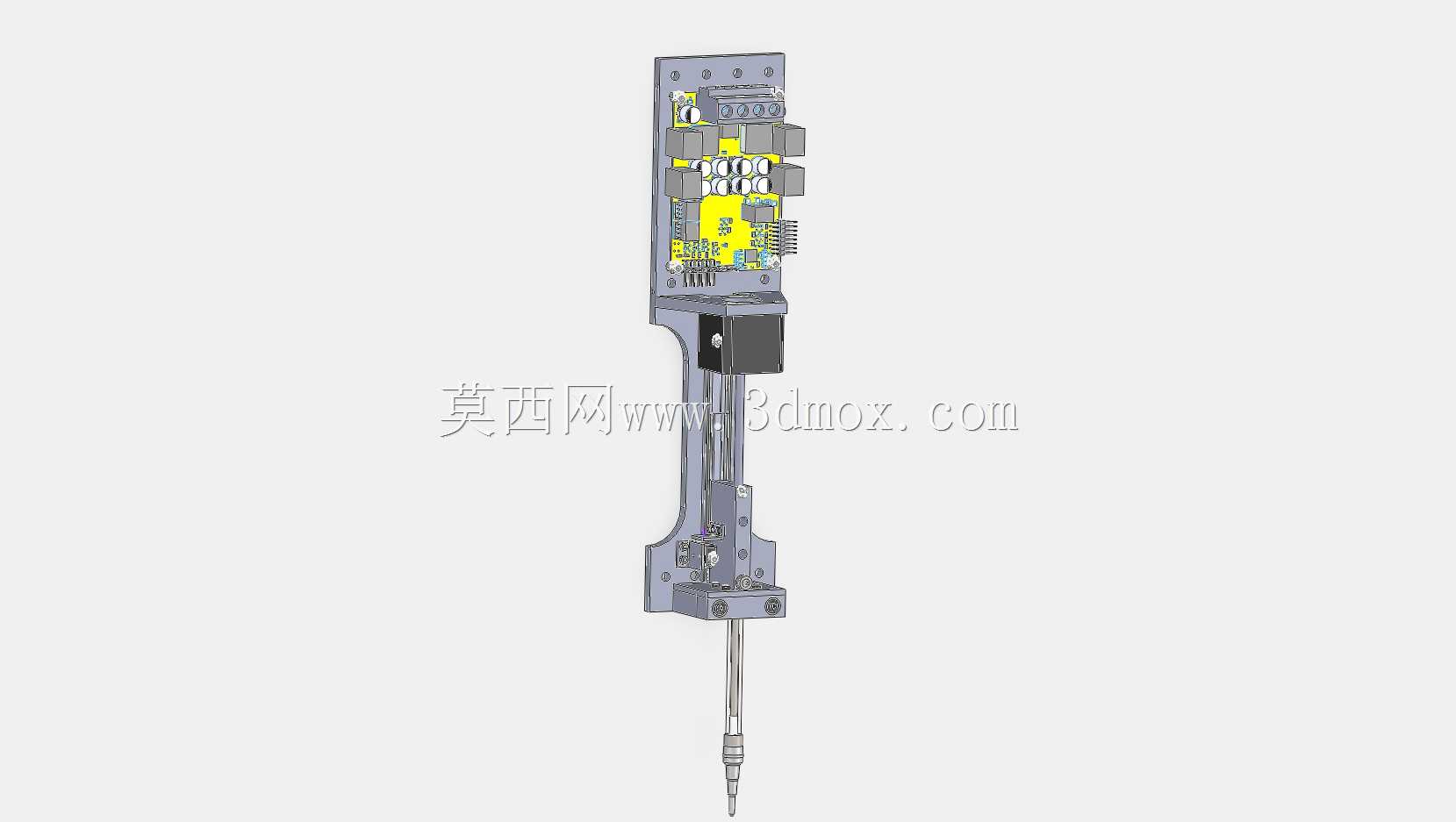

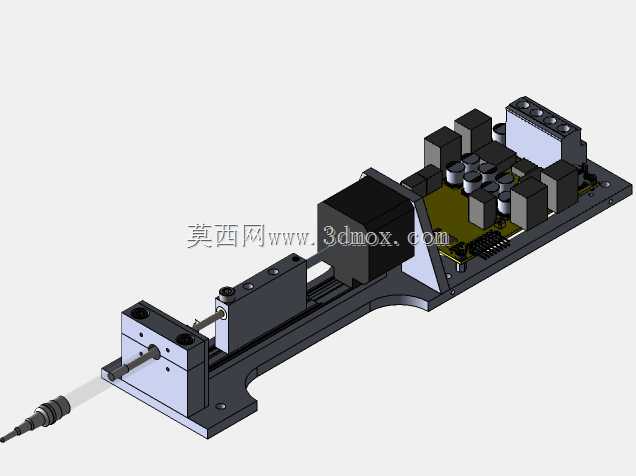

这款单通道移液执行结构，主要面向体外诊断试剂分装、生物实验室样本处理、化学分析前处理等场景的自动化液体工作站配套使用，替代传统手动移液枪完成高精度、高重复性的微量液体取放作业，适配96孔板、离心管、反应杯等常见实验室耗材的移液工位布局。从结构设计逻辑来看，整体采用竖置长条式布局，将驱动、传动、执行端沿垂直轴向集成，最大程度压缩横向占用空间，方便在多通道并排排布的移液机械臂上密集安装，相邻单元安装间距可控制在常规孔板中心距的整数倍，避免多模组并行作业时出现干涉。上部集成区域预留了驱动元件与检测元件的安装位，可根据移液量程需求匹配不同扭矩的动力组件，同时内置的位置反馈元件能实时追踪活塞杆的位移量，保证移液精度控制在微量分液的允许误差范围内。传动段采用线性导向结构约束活塞杆的运动路径，避免长期往复运动出现偏磨、卡滞，导向副的配合间隙经过优化，既保证运动顺滑无卡顿，又能控制径向窜动量，防止移液过程中吸头晃动触碰孔壁造成交叉污染。下部执行端适配标准规格的移液吸头，设计有可靠的密封配合面与退吸头驱动结构，无需额外辅助机构即可完成吸头装载、卸载的动作，减少配套机构的复杂度。安装边界方面，上部安装板预留了标准化的安装孔位，可直接固定在移液机械臂的Z轴滑台上，整体竖向长度适配常规移液工作站的Z轴行程范围，不会出现运动到上下限位时与工作台面、耗材架碰撞的问题。结构设计上充分考虑了实验室场景的清洁需求，外露结构无易积尘的复杂沟槽，日常维护时可直接擦拭表面，部分易损件采用快拆式固定方式，无需拆解整体结构即可完成更换，降低设备运维的时间成本。在功能实现上，该结构可完成吸液、分液、吹打混匀等常规移液操作，通过控制活塞杆的运动行程可适配不同量程的移液需求，配合液面检测元件还能实现随液面下降的追踪吸液，减少吸头外壁的液体挂壁残留，进一步提升移液的准确度。
