多通道移液设备结构设计方案

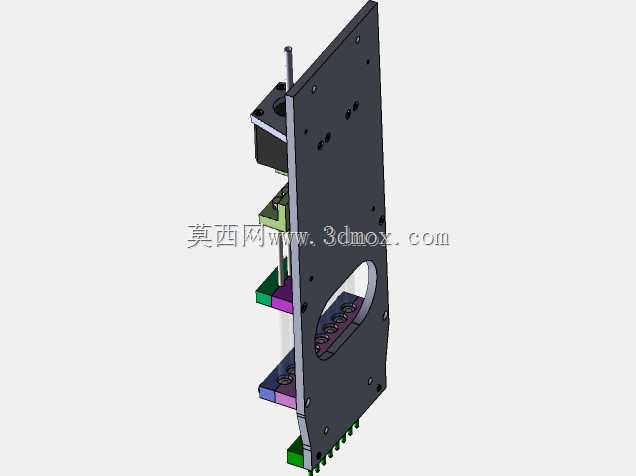

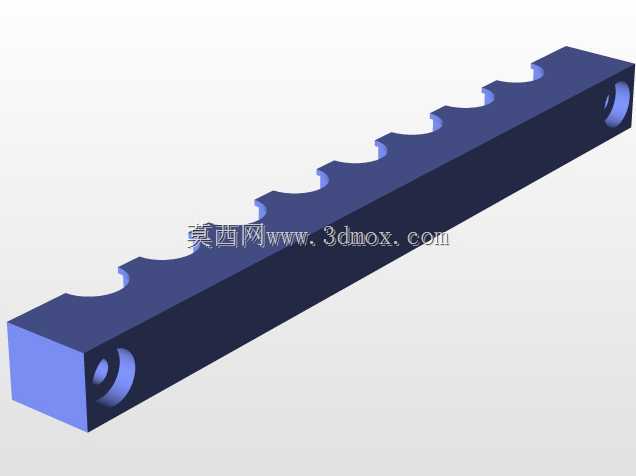

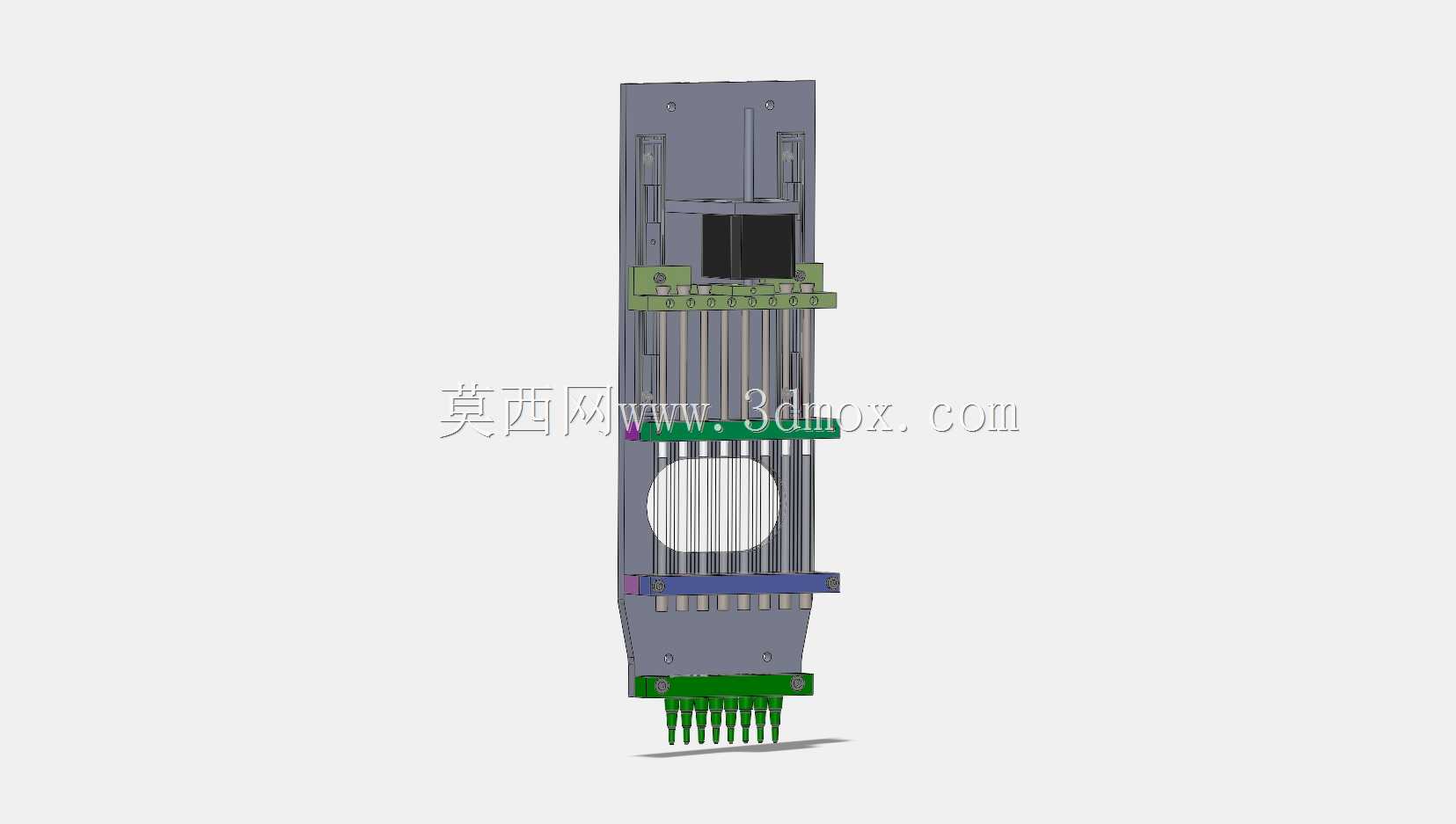

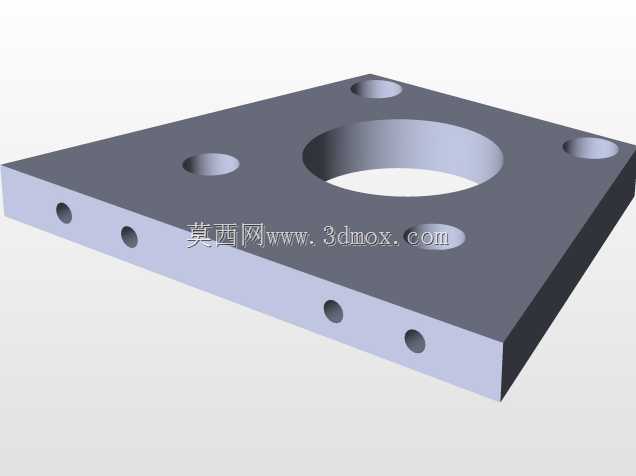

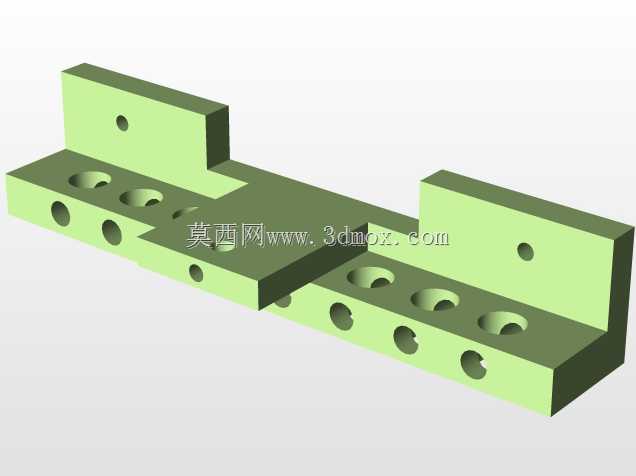

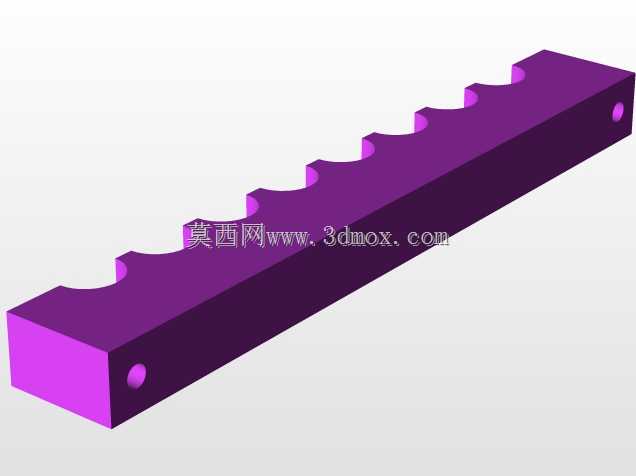

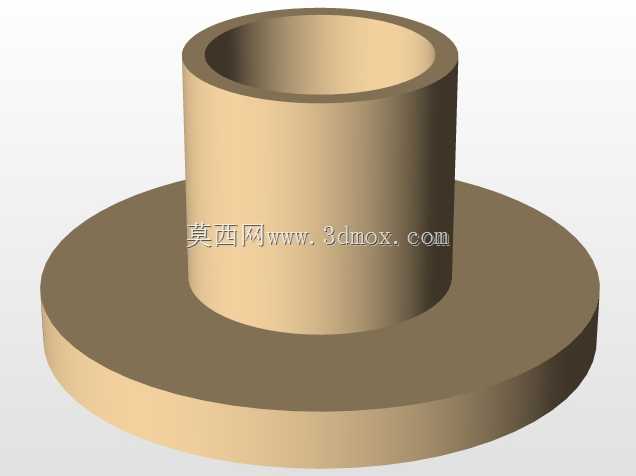

在生物检测、化学分析、临床检验等实验室场景中，批量样本的液体精准移取是高频刚需操作，单通道移液作业效率低、人工操作误差大，难以适配96孔板等标准化批量耗材的处理需求，多通道移液结构正是为解决这一痛点开发的核心执行部件。这套结构采用竖向集成式布局，整体为窄长型立式构型，可直接嵌入自动化液体处理工作站的Z轴升降模组，安装时通过背部的定位安装孔与设备滑台锁紧固定，侧向预留的走线槽可容纳驱动电机供电线、液位检测信号线，不会与周边的板载输送机构、条码扫描模块产生运动干涉。结构下部的多根移液吸头安装位采用等间距排布，间距完全匹配标准96孔板的孔位中心距，可一次性完成整列样本的吸液、分液动作，吸头根部设计有快拆卡扣结构，可快速更换不同规格的一次性吸头，避免不同样本间的交叉污染。中部的导向组件采用直线光轴配合滑动轴套的结构，保证每根移液杆的升降运动同轴度误差控制在极小范围内，避免移液过程中吸头剐蹭孔壁造成样本损耗或交叉污染；驱动部分采用步进电机配合丝杠的传动方案，可精准控制移液杆的升降行程，配合柱塞式泵体结构可实现微升级别液体的精准吸取与排放，移液量程可通过调整柱塞行程灵活适配不同实验需求。上部的安装基板集成了电机固定位、管路接口与电路板安装槽，整体结构紧凑，在保证结构刚性的前提下尽可能压缩了整体宽度，可在有限的设备安装空间内并排布置多组该移液模组，进一步提升整板样本的处理效率。设计过程中重点考量了运动部件的耐磨性能与密封性能，移液杆与密封件接触的表面做了高光洁度处理，降低长期往复运动带来的密封件磨损，延长维护周期；整体结构的外露部件均做了耐腐蚀处理，可适配实验室常用的各类试剂环境，避免长期接触腐蚀性液体造成结构锈蚀。在安装边界上，结构的整体宽度控制在单块标准深孔板的列宽范围内，底部吸头端面到上部安装面的距离预留了足够的升降行程余量，可适配不同高度的样本管、孔板耗材，无需额外调整安装位置即可覆盖常规实验室耗材的移液作业需求。
