多通道移液执行机构结构设计方案

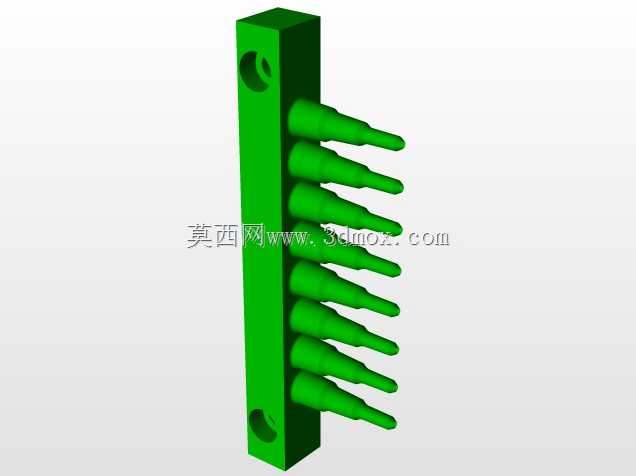

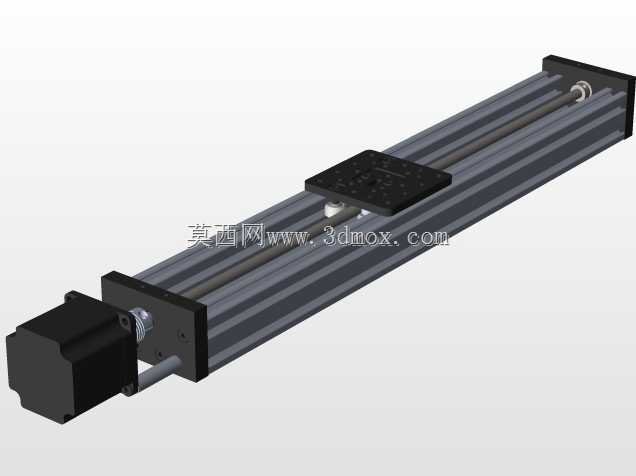

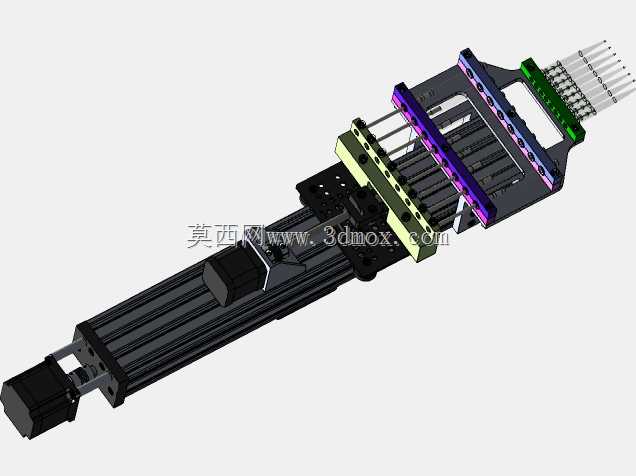

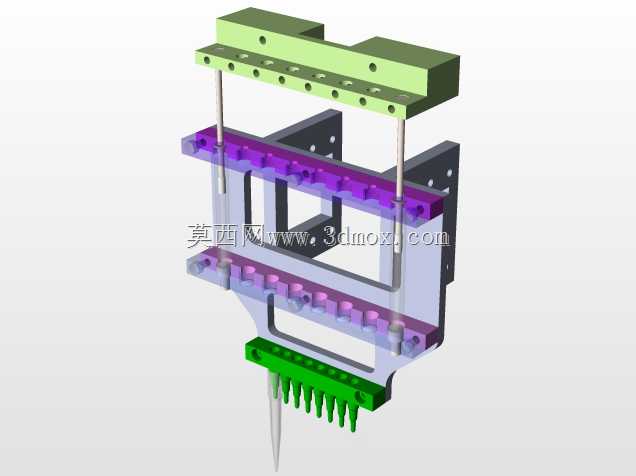

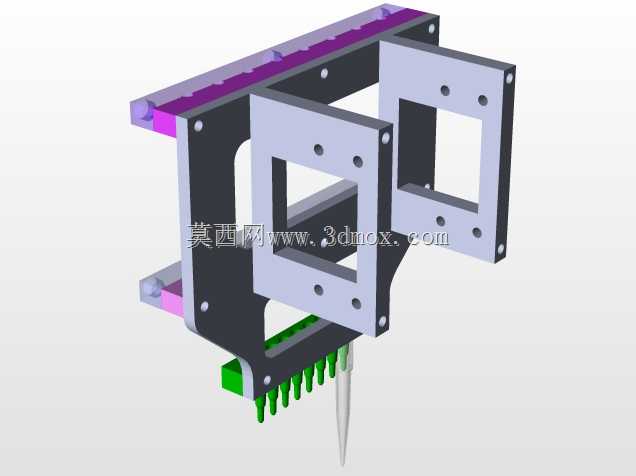

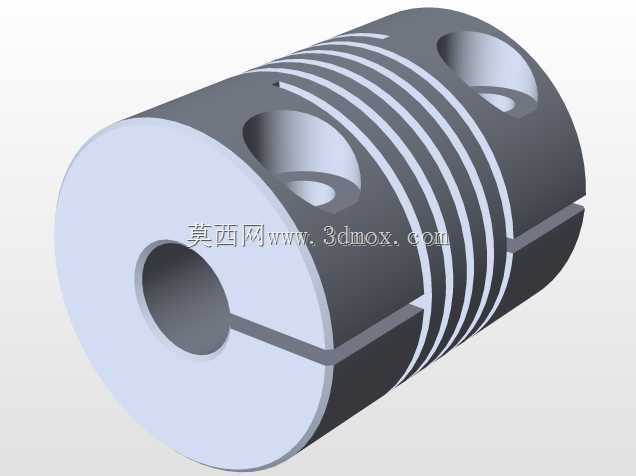

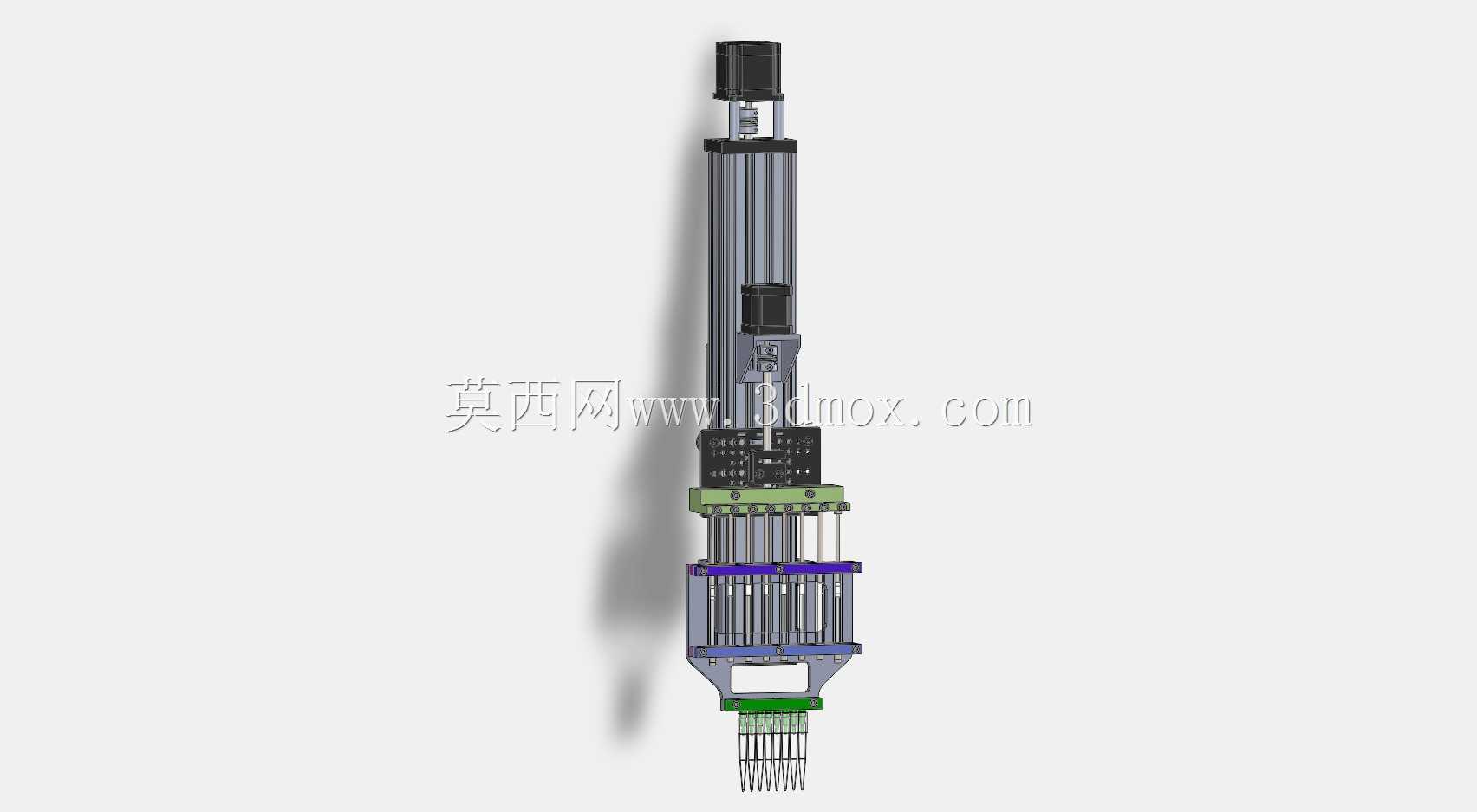

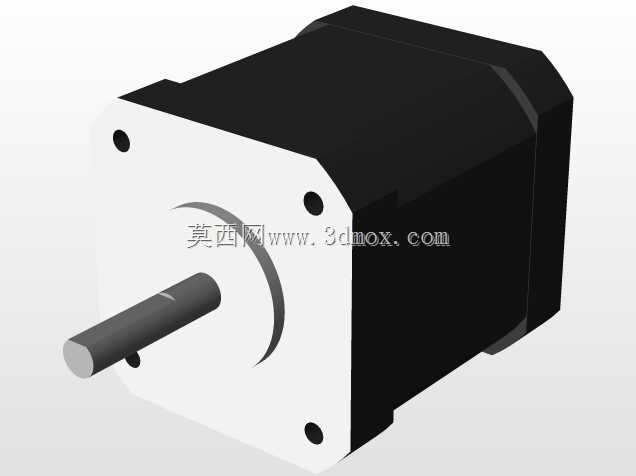

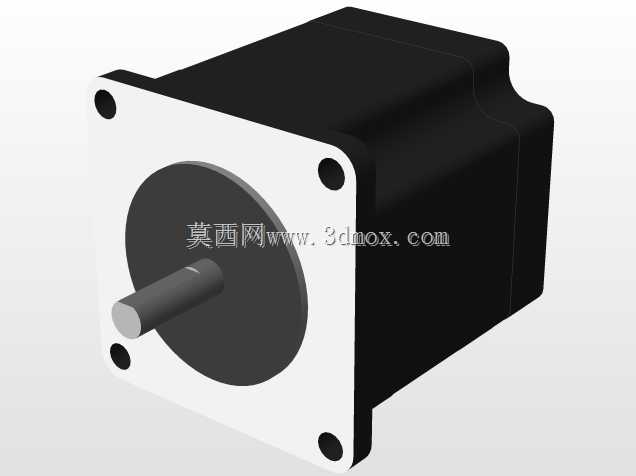

这款多通道移液执行结构，主要面向生物实验室、临床检验、高通量药物筛选场景的液体精准移取需求，可适配96孔板、深孔板等标准实验耗材，完成批量样本的分液、吸液、移载作业，替代传统单通道移液枪的重复人工操作，大幅降低实验人员的重复劳动强度，同时减少人工操作带来的移液体积误差与样本交叉污染风险。从结构设计逻辑来看，整体采用立式同轴布局，顶部集成动力驱动单元，通过直线传动结构将旋转运动转化为垂直方向的精准直线位移，传动段设置多组导向限位结构，保证每一次上下行程的重复定位精度控制在极小公差范围内，避免移液过程中枪头触碰孔板侧壁造成的样本损耗或耗材损坏。中部的多通道安装基座采用等间距阵列排布设计，通道间距完全匹配标准孔板的孔位中心距，每个通道独立配置密封与活塞联动结构，可实现统一行程下的等体积液体吸排，也可根据实际使用需求调整部分通道的启闭状态，适配不同排数的移液作业需求。结构下部设置枪头接驳段，采用锥面过盈配合结构适配通用规格的一次性移液枪头，更换枪头时仅需通过顶部退枪头结构的下压动作即可完成批量脱卸，无需人工逐个拔除，进一步提升实验操作的连贯性。在安装边界设计上，整体结构的径向截面尺寸控制在可适配常规自动化液体处理工作站的安装位范围内，垂直行程预留足够的安全距离，既保证枪头可以完全伸入孔板底部完成低残留吸液，也能在抬升后预留足够的板件移动空间，不会在设备运行过程中与周边的耗材载台、扫码模块、温育模块发生运动干涉。结构的受力框架采用轻量化高强度型材拼接，在保证整体结构刚性、避免长行程运行出现晃动偏移的前提下，尽可能降低整体运动负载，减少驱动单元的动力冗余，提升长期运行的稳定性。每个移液通道的活塞段都做了同轴度校准设计，保证活塞与腔体内壁的配合间隙均匀，长期往复运行不会出现偏磨导致的气密性下降问题，移液过程中不会因为漏气出现吸液量不足、滴液漏液的问题，可覆盖微升级别到毫升级别的常用移液量程范围，适配不同实验场景的液体处理需求。
