Arduino ATmega2560实验原型电路板

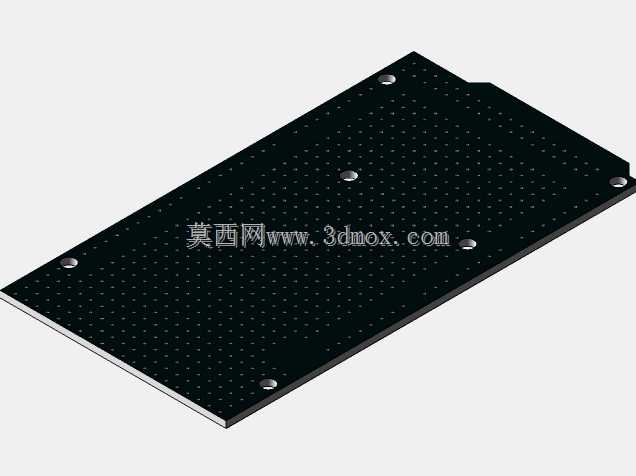

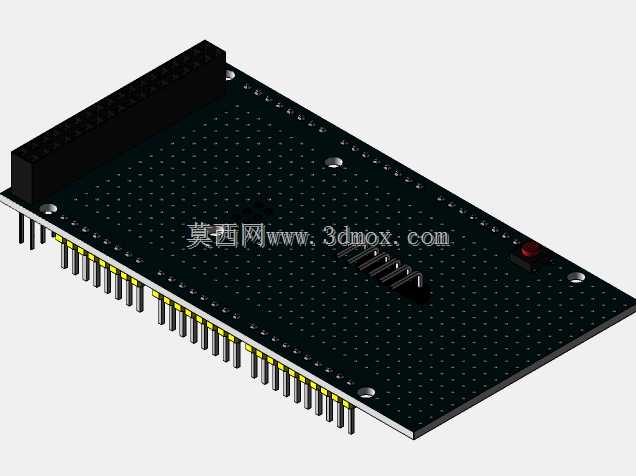

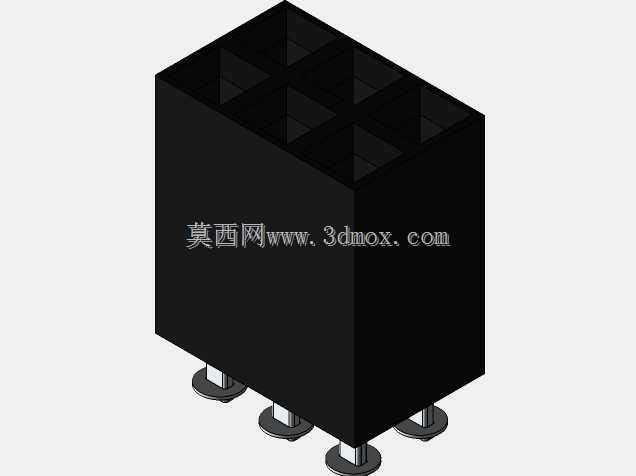

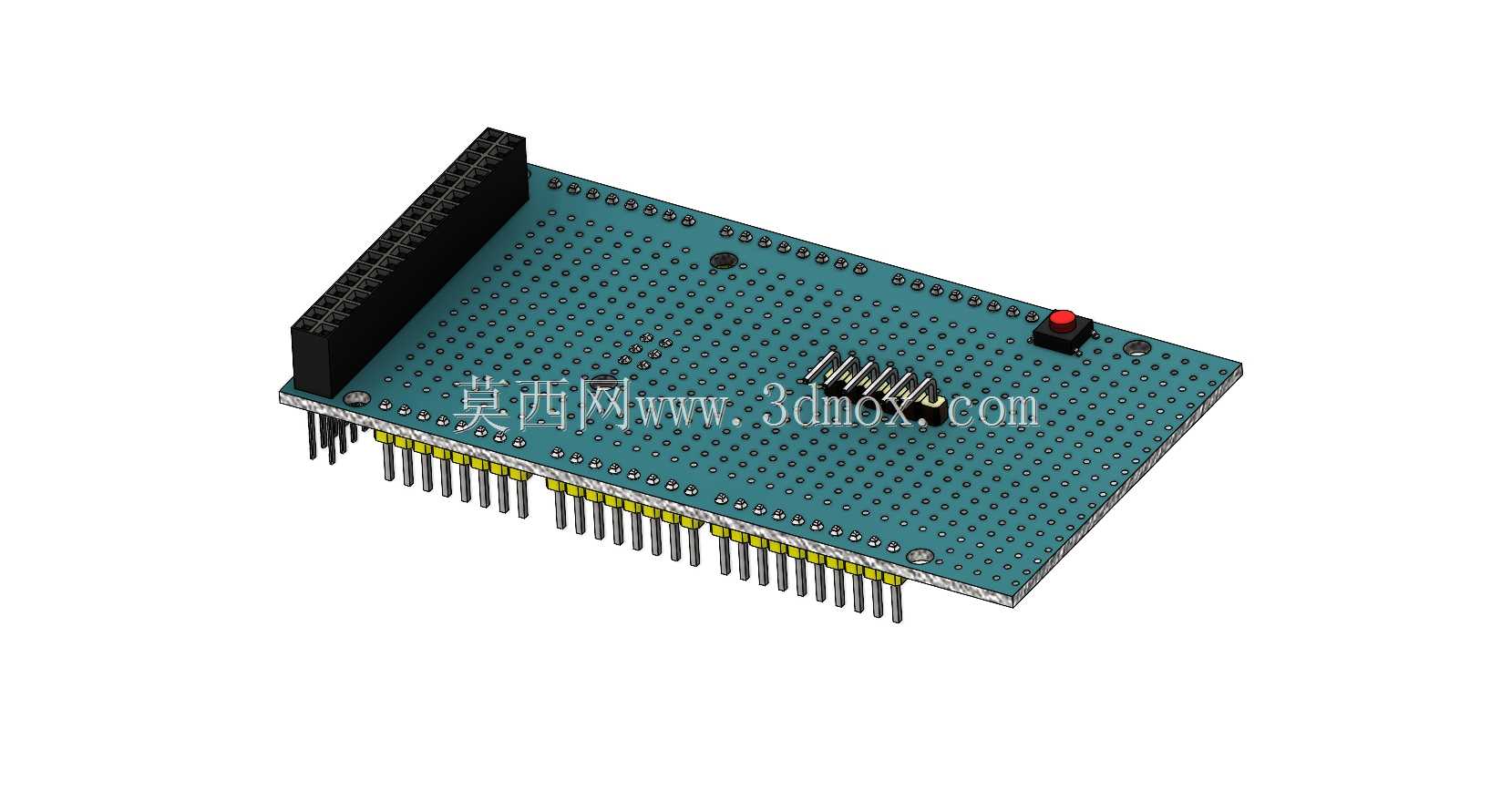

　　这款原型板是面向Arduino ATmega2560核心板开发的配套实验载板，在嵌入式开发、电子教学实验、小型智能设备原型验证场景中应用广泛，能够帮助开发者快速搭建功能验证电路，省去自行搭建通用接线底座的重复工作。从结构设计来看，板体采用标准矩形PCB布局，边缘预留的排针排母安装位完全匹配ATmega2560核心板的引脚间距，安装时可直接将核心板插接到对应排母座上，无需额外飞线即可完成核心供电与信号引脚的物理连接，大幅降低原型搭建阶段的接线错误率。板身大部分区域布设标准间距的万能洞洞孔位，孔位金属化处理，可直接插接直插式电子元件，支持电阻、电容、二极管、小型传感器模块等常用元件的焊接固定，开发者可根据实验需求自由搭建外围功能电路，

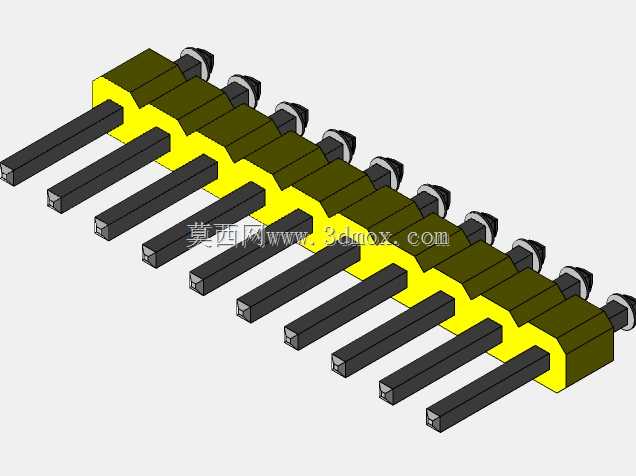

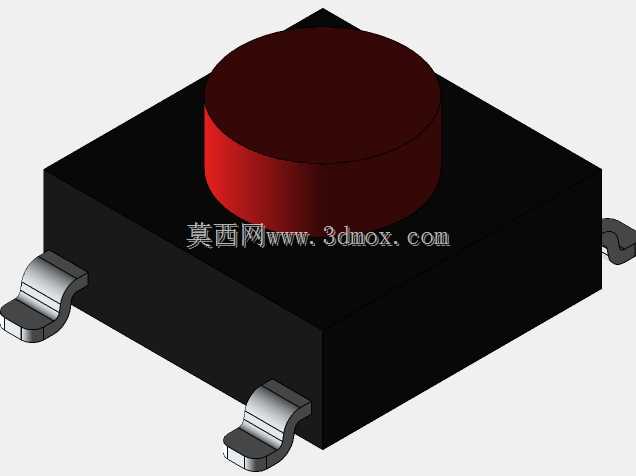

　　无需重新定制专用PCB，缩短早期功能验证的周期。板体一侧设置红色复位按键，位置避开核心板插接区域，手指按压操作时不会与核心板上的元件产生干涉，按键旁预留状态指示灯安装位，可直观指示电源通断与核心运行状态。排针引脚采用加长设计，插接核心板后下方仍留出足够的焊盘空间，方便外接杜邦线连接外部执行器或传感设备，排针旁的黄色标识圈清晰标注引脚功能分区，接线时可快速识别电源、地、IO口、通信接口的对应位置，减少接线排查的工作量。安装边界方面，板体四角预留标准固定孔位，孔位尺寸适配常用的M3铜柱安装规格，可直接固定在塑料外壳、实验台架或者小型设备的内部安装位上，固定后板体与安装面留出足够间隙，避免背面焊点与金属安装面接触造成短路。

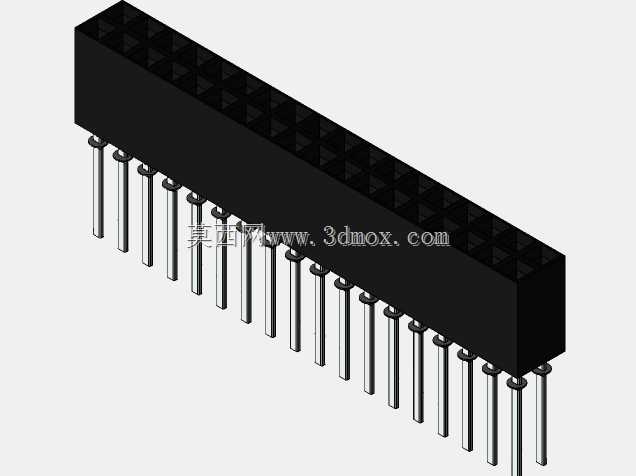

　　设计时充分考虑原型开发的灵活需求，没有在板上预设固定功能电路，所有洞洞区域完全开放给开发者自由布线，既可以搭建简单的LED闪烁、按键输入实验电路，也可以扩展电机驱动、无线通信、传感器采集等复杂功能电路，适配从入门教学到产品原型验证的不同开发需求。板体边缘的黑色长排母座专门用于扩展LCD屏、蓝牙模块等叠层扩展板，叠层安装时各层板之间保持合理间距，不会出现元件挤压干涉的情况，保证扩展连接的可靠性。
