参数化排针连接器管脚结构设计

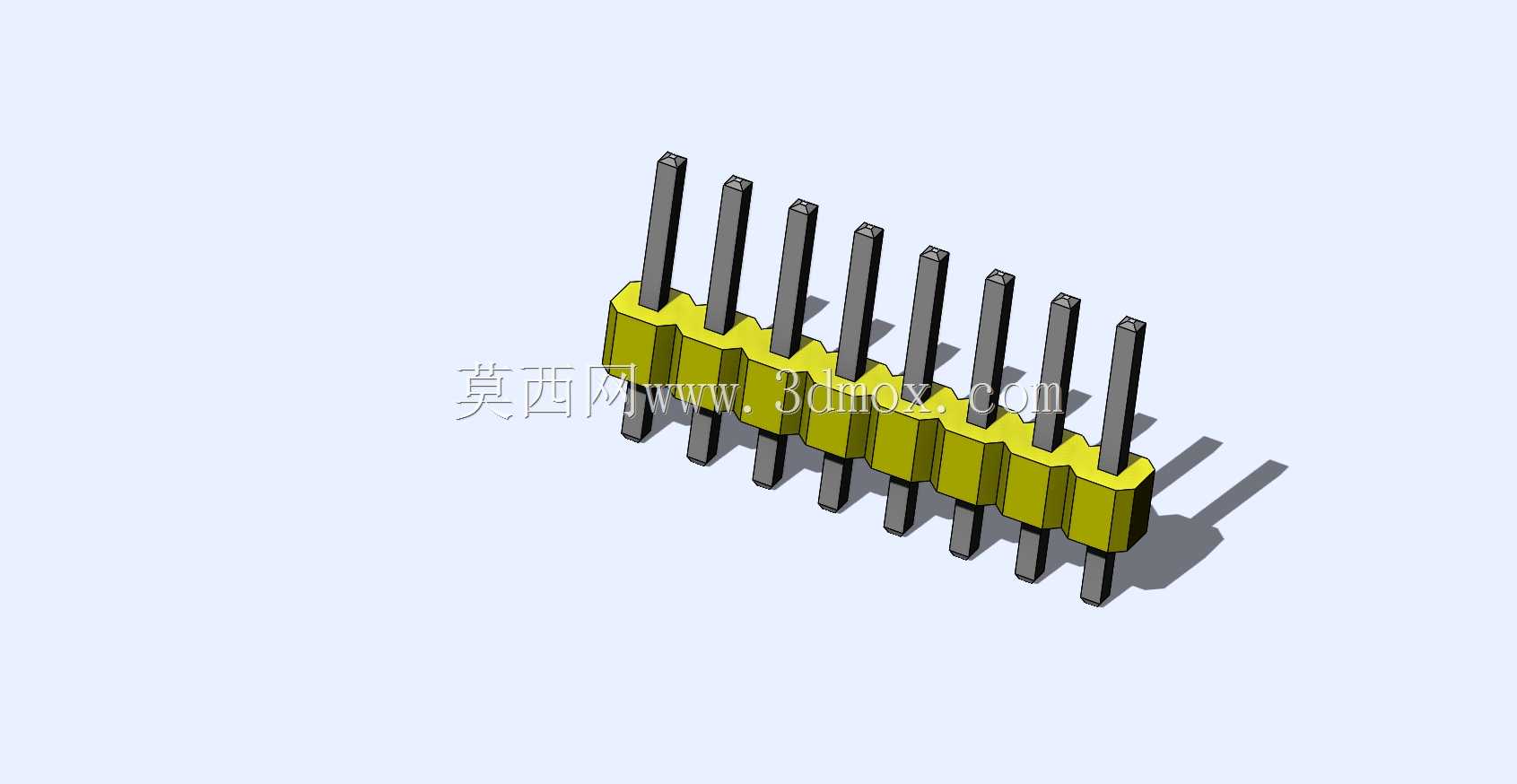

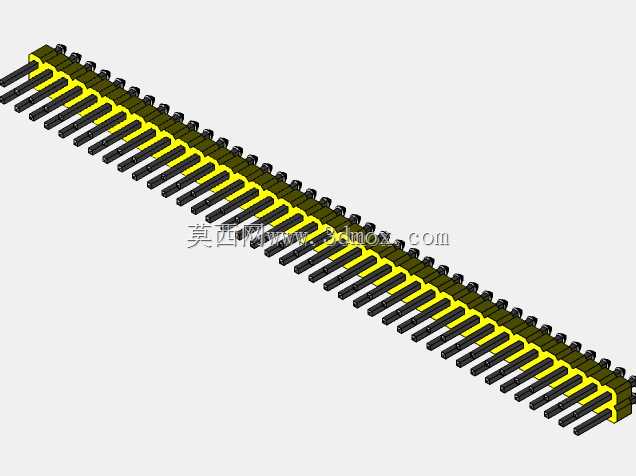

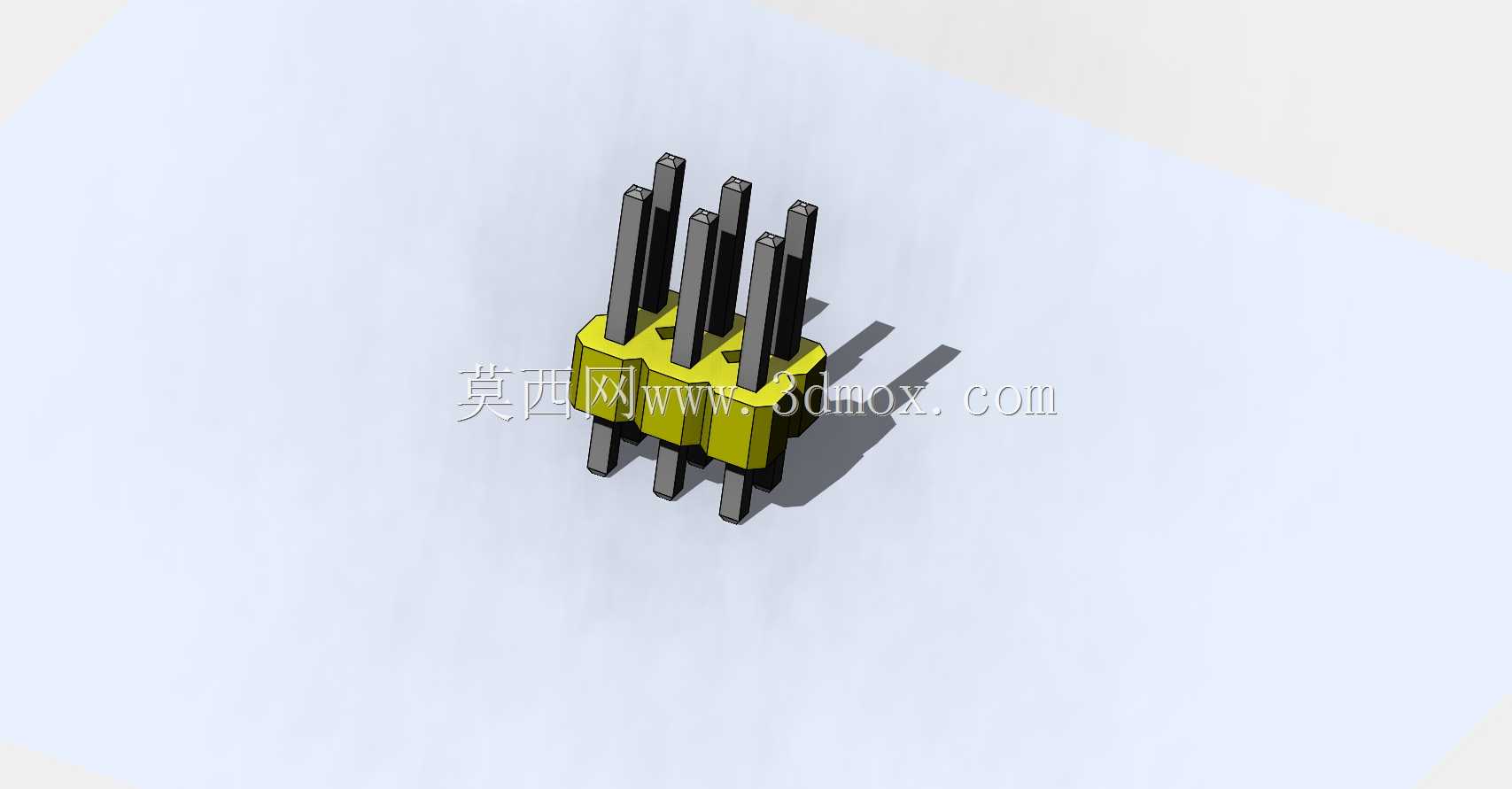

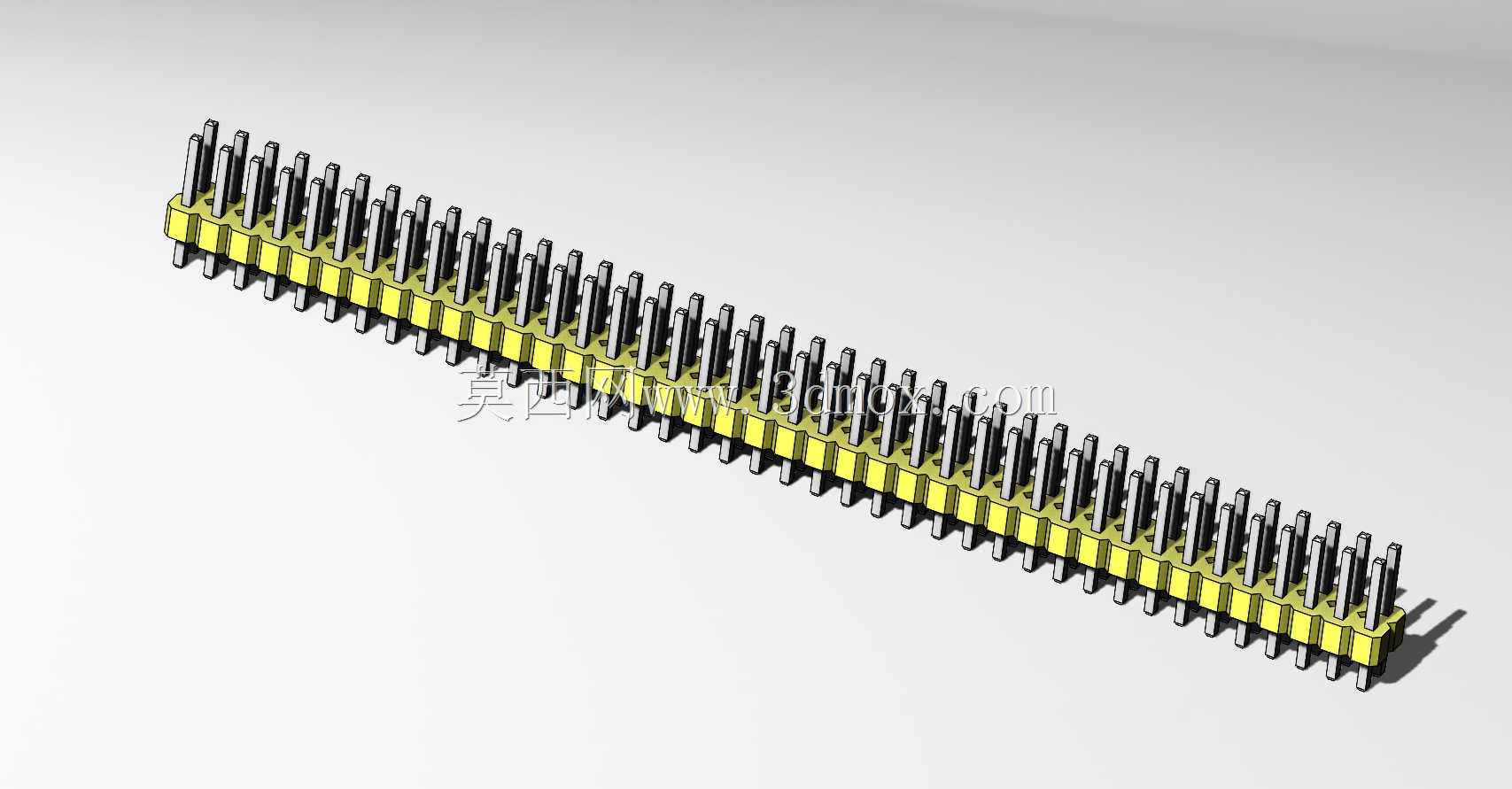

这类排针式管脚结构，是板对板电气连接场景里的核心基础部件，常见于工控控制板卡、嵌入式开发模块、电源转接板、通讯接口板的板间互联环节，承担不同PCB板之间的电信号传输、小功率电流导通作用，在工业控制设备、消费电子主板、测试治具内部都有大量应用。设计这类结构时，首先要匹配PCB板的安装孔位间距，常规单排排针的针距多采用2.54mm标准间距，也可根据实际板卡空间调整为2.0mm、1.27mm等密脚间距，单排针的直径通常适配0.8mm、1.0mm的标准PCB钻孔尺寸，插针伸出塑胶本体的焊接端长度要匹配波峰焊或回流焊的工艺要求，一般控制在3.0-3.5mm区间，保证焊锡能够充分包裹针脚形成可靠焊点，对接端的长度则要匹配对应母座的插接深度，避免出现插接过松接触不良、或是插接过深顶坏母座内部弹片的问题。整个结构采用参数化配置表驱动的设计逻辑，建模时将针距、针数、塑胶本体宽度高度、插针直径、两端伸出长度都设置为可驱动的参数变量，不需要重复建模，只需要修改对应参数就能快速生成不同针数、不同尺寸的排针结构，比如从2pin的短排针到40pin的长排针，都可以通过参数调整直接生成，大幅提升结构设计阶段的选型调用效率。塑胶本体部分采用耐高温的绝缘材质建模时要考虑插针的固定筋位，每根插针对应的塑胶卡槽要做0.02-0.05mm的过盈配合量，保证插针压入塑胶本体后不会出现松动、歪斜的情况，塑胶本体两端可以根据安装需求增加定位柱，对应PCB板上的定位孔，焊接时能够快速对位，避免排针焊歪导致后续无法和母座对接。插针部分采用黄铜基材建模，表面做镀锡或镀金处理的结构预留，接触区域的表面粗糙度要控制在合理范围，降低接触电阻，长期使用时不会因为氧化导致信号传输中断。安装边界上，排针焊接到PCB板后，塑胶本体底部和PCB板面之间预留0.2-0.3mm的间隙，避免焊接时的助焊剂残留堆积在塑胶底部造成绝缘隐患，排针两侧的空间要预留至少1.5mm的操作空间，方便后续和母座对接时的对位操作，也不会和板上其他高的元器件产生干涉。在测试治具的应用场景里，这类参数化排针还可以根据测试点的排布位置，灵活调整每根针的位置，不需要重新开模制作特殊规格的接插件，就能快速适配不同待测板卡的测试点布局，缩短治具的开发周期。建模过程中还要考虑插针的共面度，所有焊接端的针脚端面高度差要控制在0.1mm以内，避免SMT焊接时出现虚焊、漏焊的问题，塑胶本体的边缘做0.1mm的倒角处理，压接插针时不会出现塑胶开裂的情况，整体结构的公差分配要符合接插件的行业通用标准，保证和市面上通用的母座能够实现互配，不需要单独定制对接部件。
