贴片式CR1220纽扣电池座结构设计

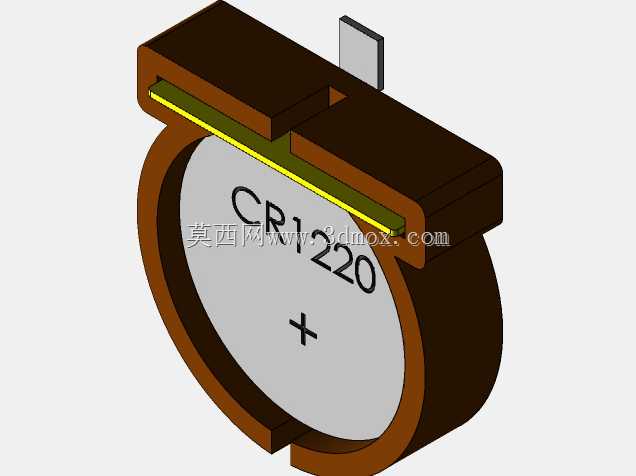

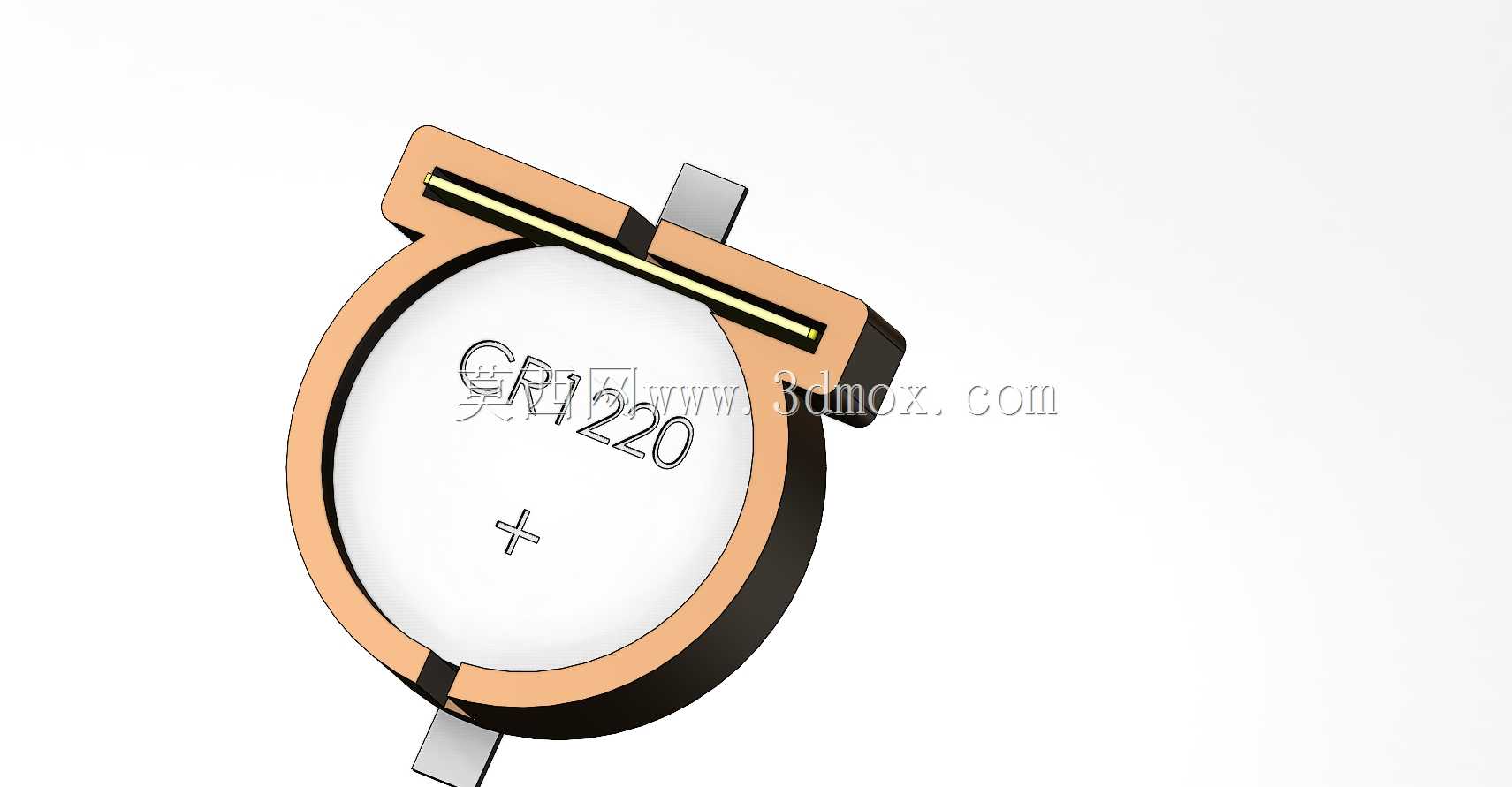

在便携数码终端、低功耗传感节点、嵌入式控制板的PCB设计环节里，纽扣电池的供电固定结构一直是容易被忽略却直接影响整机可靠性的细节，这款适配CR1220规格的贴片式电池座，就是针对SMT回流焊生产流程优化的专用固定连接件。日常选型时经常会遇到插件式电池座占用板上垂直空间过大、手工焊接一致性差的问题，这款SMD结构的电池座完全贴合表贴生产工艺要求，所有焊端都设计在PCB同一侧的焊盘上，不需要在板材上开穿孔，能适配厚度0.8mm到1.6mm的常规FR4板材，不会破坏PCB背面的布线层，对高密度布板的小型化设备格外友好。从结构设计逻辑来看，这款电池座采用半包式卡扣限位结构，主体的环形围挡刚好匹配CR1220纽扣电池20mm的标准外径，围挡内侧预留了0.15mm的装配公差，既可以让电池顺利压入到位，又能在设备受到常规振动冲击时避免电池松脱移位。顶部的弹性压片采用带弧度的悬臂梁设计，压合后刚好接触电池正极表面的中心区域，接触位置避开了电池边缘的密封卷边，不会长期挤压密封结构导致电池漏液；侧边的两个贴片焊脚分别对应正负极回路，焊脚的宽度设计为2.3mm，和常规0805封装元件的焊盘尺寸兼容，钢网开孔时不需要单独调整厚度参数，能和板上其他表贴元件一起完成锡膏印刷与回流焊接，不需要额外增加后焊工序。实际应用中，这类电池座多用于RTC实时时钟电路、CMOS参数保存电路、低功耗蓝牙信标、小型数据采集模块的备用供电场景，安装后电池上表面距离PCB板面的高度仅为3.4mm，比同规格插件式电池座的垂直占用空间减少近40%，能满足薄型化终端产品的结构堆叠要求。设计时还特意在电池座的一侧预留了1.2mm宽的取卸缺口，后期更换电池时可以用绝缘螺丝刀从缺口处轻轻撬动就能取出电池，不需要额外设计专用取卸工具，同时缺口位置避开了正负极接触弹片，不会因为频繁更换电池导致弹片变形失效。弹片的接触压力经过反复校核，保持在1.2N到1.8N的合理区间，既能保证接触电阻稳定在20毫欧以内，又不会因为压力过大导致电池压入困难，或者长期使用后弹片出现应力松弛。整个电池座的绝缘主体采用耐高温LCP材质，能承受260摄氏度的回流焊高温不会出现形变，焊端表面做了镀锡处理，和无铅焊锡的浸润性良好，焊接后的焊点强度能满足IPC-A-610E的二级验收标准，在-40摄氏度到85摄氏度的工作温度区间内，绝缘性能和结构强度都能保持稳定，不会因为温变出现卡扣松脱的问题。
