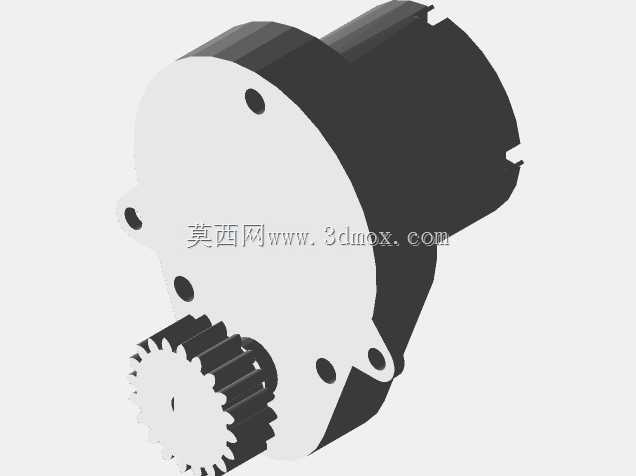

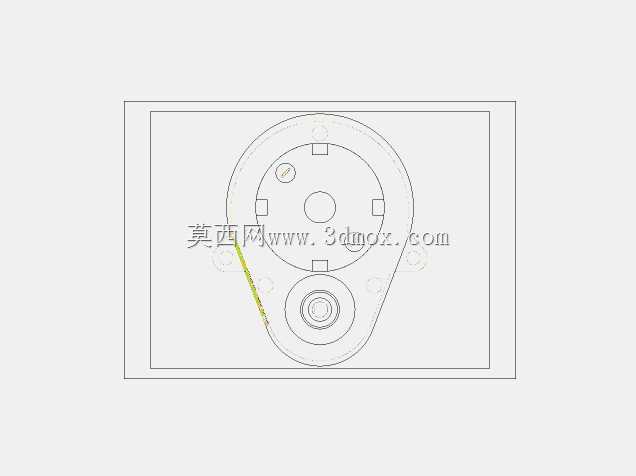

L型金属齿轮减速直流电机结构

这类L型布局的金属齿轮减速直流电机，常被用在小型自动化执行机构、智能小车驱动、小型阀门执行、玩具传动、桌面级自动化设备的动力输出端，相比直出轴的普通直流电机，它通过内置的金属齿轮组完成减速增扭，能在低电压供电下输出足够的拖动扭矩，适配电池供电的便携类、低功耗类设备的动力需求。从结构设计来看，采用L型偏心出轴的布局，是为了压缩电机轴向的安装空间，将齿轮减速箱的腔体与电机本体做叠层布置，出轴位置偏移电机本体中心，能适配安装空间局促、对动力模块厚度有严格限制的设备内部，避免直连电机导致的设备整体长度超标。输出端搭配的金属齿轮，直接集成在减速箱的输出轴上，可直接与设备的从动齿轮啮合，省去额外加装传动齿轮的工序，齿轮采用金属材质，相比塑胶齿轮抗过载能力更强，在频繁正反转、瞬时冲击负载的工况下，不容易出现打齿、磨损过快的问题，能提升传动系统的整体使用寿命。设计时需要注意安装边界的匹配：电机本体为圆柱结构，底部预留两个插针式供电引脚，可直接焊接在PCB板上或者通过接插件连线，减速箱上盖为扁平圆形结构，预留两个安装定位孔，可通过螺丝将整个电机模块固定在设备的安装基板上，安装时需要确认输出齿轮的啮合中心距，输出轴的轴向突出高度，避免齿轮啮合过紧导致卡滞、或者啮合间隙过大出现传动回差。这类电机的齿轮组采用多级减速布局，根据不同的电压和转速需求，可匹配不同的减速比，实现不同的输出转速和扭矩参数，选型时需要结合负载的实际拖动扭矩、工作转速、安装空间的尺寸限制来确认对应参数，建模时需要还原齿轮的模数、齿数以保证啮合匹配，同时还原安装孔位、引脚位置、各部分的外形尺寸，确保在做设备整体装配时不会出现干涉问题。在实际应用中，这类电机因为体积小、输出扭矩充足、安装固定方便，常被用在小型机器人的关节驱动、自动门锁的锁舌传动、小型传送带的驱动辊动力、智能家电的执行机构等场景，金属齿轮的配置也让它能适应一定的粉尘、轻度潮湿的工作环境，相比塑胶齿轮版本的同类型电机，适用工况范围更广，长期运行的可靠性更高。建模过程中需要注意L型结构的偏心距尺寸，输出轴与电机本体的中心偏移量是安装匹配的核心参数，同时要还原减速箱与电机本体的配合台阶结构，底部引脚的间距和伸出长度，确保三维模型导入装配后，能直接完成虚拟装配验证，提前排查安装干涉、啮合间隙不合理等问题，减少实物打样的调整次数。
