GSM SIM800C通讯模块PCB结构设计

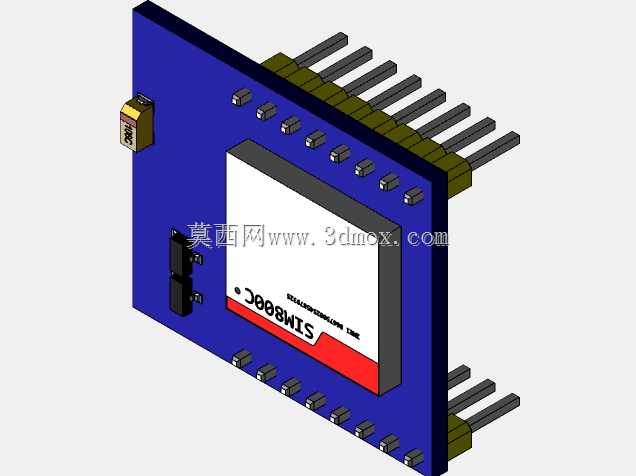

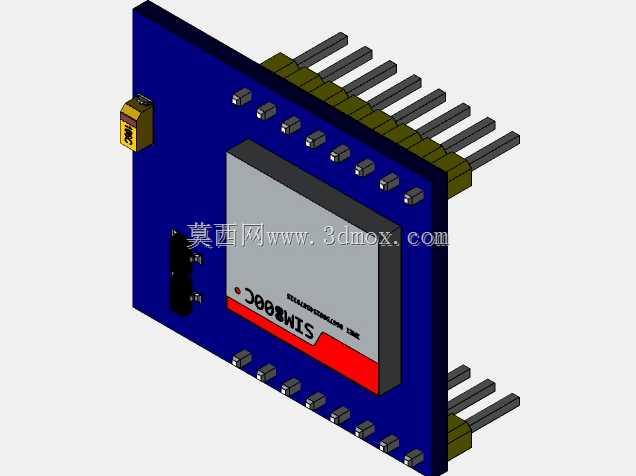

在工业物联网终端、远程数据采集设备、车载定位通讯单元、智能安防报警装置的硬件选型与结构适配环节，GSM通讯模块的安装兼容性、结构可靠性直接决定整机的通讯稳定性与装配效率。这款SIM800C模块的PCB结构设计，完全围绕嵌入式集成场景的实际装配需求展开，没有冗余的结构设计，所有布局都服务于板级集成的便捷性。从结构布局来看，模块采用双排直插排针作为对外连接接口，排针引脚间距遵循标准2.54mm排距规范，能够直接适配通用面包板、定制载板的焊盘布局，工程师在做原型验证时无需额外制作转接线缆，可直接插接完成硬件联调，大幅缩短前期验证周期。模块本体采用蓝色PCB基材，板载核心通讯芯片区域做了局部屏蔽罩预留位，实际量产版本可直接加装金属屏蔽罩，降低周边功率器件对GSM射频信号的干扰，板侧预留的SIM卡座采用侧插式设计，SIM卡插拔方向与模块板面平行，在紧凑的设备壳体内无需预留垂直方向的插拔操作空间，适配壁厚较薄的嵌入式设备壳体安装需求。板体边缘均匀布置的贴片元件焊盘都做了圆角处理，避免生产焊接环节出现锡尖连锡的问题，同时板角预留的安装定位孔孔径适配M2规格的固定螺丝，可直接通过铜柱将模块固定在设备主控制板或者壳体安装柱上，避免设备运输、使用过程中出现排针松脱、模块移位的问题。从安装边界来看，模块整体厚度控制在较低范围，排针伸出板面的长度经过核算，既保证插接后的连接强度，又不会在载板背面露出过长引脚占用额外空间，板载射频天线的预留接口位置避开了排针与安装孔区域，外接天线走线时不会和其他连接线出现干涉。在实际设备集成场景中，这类模块常被用于远程抄表终端、工业设备远程运维网关、共享设备的通讯控制单元，结构设计上充分考虑了不同场景下的安装适配性，不管是水平插接在主控板上，还是通过排针垂直安装利用设备内部竖向空间，都能保证结构稳定。设计过程中对板上元件的高度差做了严格管控，最高元件的高度不超过排针的安装基面高度，避免模块插接后和上层板件或者壳体内部筋位出现碰撞干涉，PCB板的边缘做了V-CUT工艺适配，批量生产时可直接拼板加工，提升生产效率的同时降低板料损耗。
