工业级4x4矩阵式薄膜按键键盘结构设计

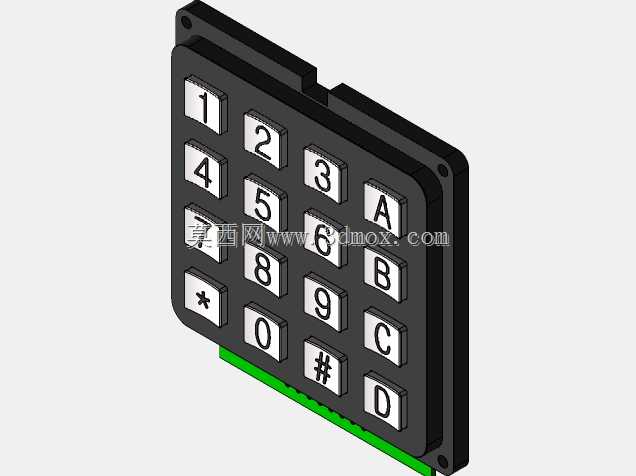

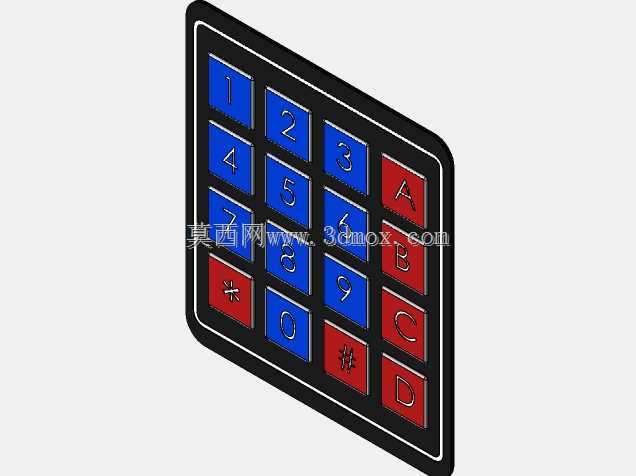

这款4x4矩阵排布的按键键盘，是面向工业控制、门禁安防、小型终端设备开发的人机交互输入部件，日常在嵌入式开发实训、工业设备参数设置、门禁密码输入、小型工控终端指令输入场景中应用十分广泛，相比独立按键方案，4行4列的矩阵布线仅需占用8个IO口就能实现16个按键的信号采集，能大幅降低主控端的引脚资源占用，适配多数8位、32位单片机的硬件接口需求。从结构设计层面看，整体采用分层堆叠的装配思路，最上层是带字符标识的硬质按键帽，每个按键帽对应下方的薄膜导电触点，字符采用凹印或激光蚀刻工艺，避免长期按摩擦蚀导致标识模糊，按键帽做了微凸的弧面处理，贴合指腹按压触感，单键按压行程控制在0.3-0.8mm区间，触发反馈清晰，不会出现薄膜按键常见的绵软无反馈问题。中层是薄膜开关电路层，采用PET基材印刷导电银浆线路，层间用绝缘胶膜分隔，触点位置做了碳浆覆盖处理，提升触点耐磨性能，常规使用场景下单键寿命可达百万次级别，能满足工业设备长期高频操作的耐用性要求。底层是硬质安装基座，采用ABS阻燃材质注塑成型，基座边缘预留了两个沉头安装孔，可直接通过M3螺丝固定在设备面板上，基座侧面设计了排线引出槽，柔性排线可从侧边或底部穿出，适配不同设备的内部走线空间，整体安装边界尺寸控制在70mm*80mm左右，厚度仅12mm，不会占用过多设备内部的安装空间，适合嵌入到各类紧凑型终端设备的面板中。设计过程中重点考虑了工业场景的使用适配性，按键间隙做了0.5mm的均匀留缝，避免灰尘、少量液体溅入后导致按键卡滞，基座与面板贴合的位置预留了密封胶条安装槽，搭配薄型泡棉胶条可实现IP54级别的面板防护，适配车间、户外门禁等多尘、存在少量溅水的使用场景。按键布局遵循通用工业输入习惯，数字键按电话键盘排布逻辑排列，右侧设置A、B、C、D四个功能键，底部预留*、0、#、D功能位，可根据设备需求自定义功能映射，无需额外调整硬件结构就能适配密码输入、参数设置、功能切换等不同的交互逻辑。在建模过程中，所有按键的装配间隙都按注塑件公差标准做了预留，按键帽与基座安装孔的单边间隙控制在0.15mm，既保证按键按压无卡滞，也避免间隙过大导致晃动异响，薄膜层与基座的贴合位置做了定位柱设计，装配时可快速对位，避免线路偏移导致的按键触发失效问题，整体结构无复杂异形件，开模成本低，量产装配工序简单，适合批量配套各类电子终端设备使用。
