24V3A直流降压电源转换模块结构设计

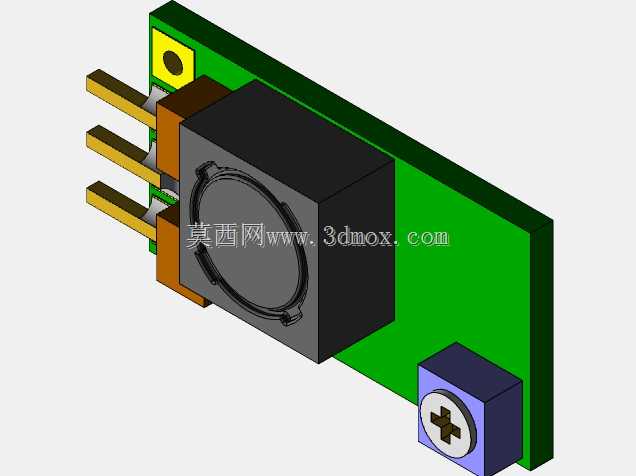

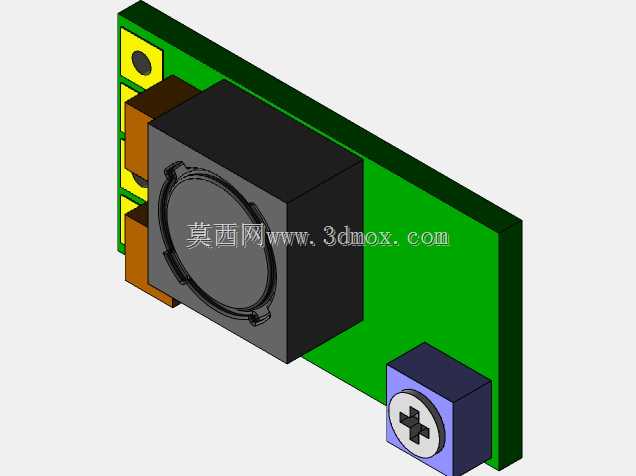

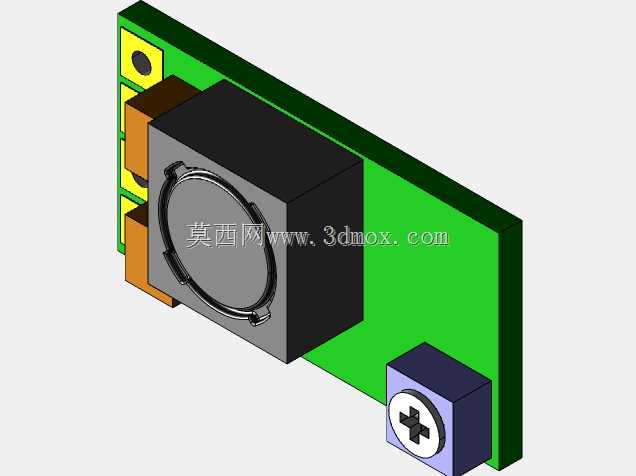

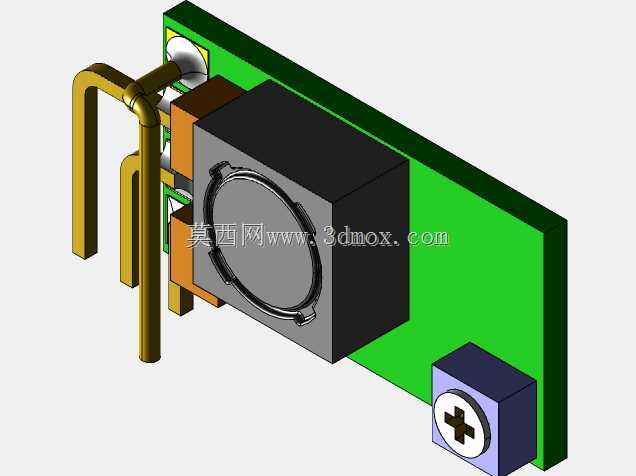

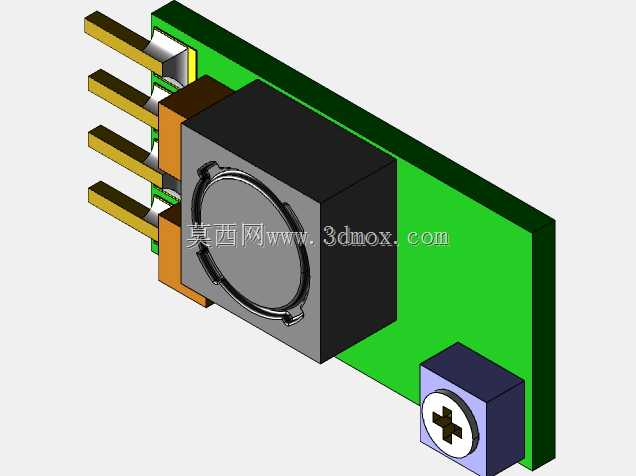

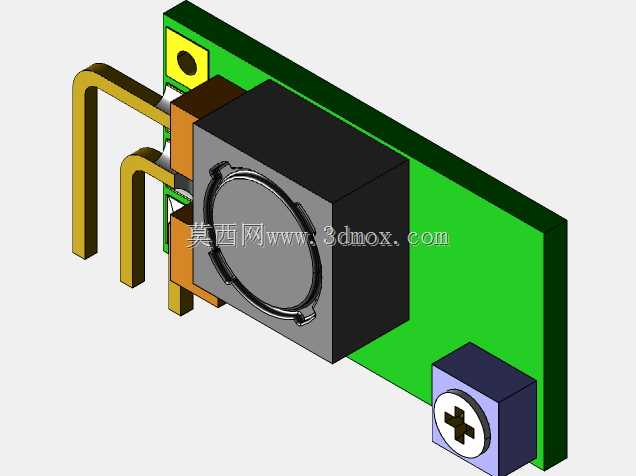

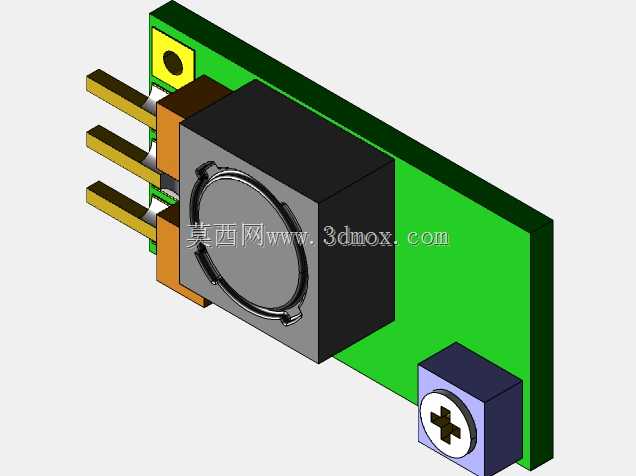

在工业控制板卡、小型嵌入式设备、车载改装电子、桌面DIY电子装置的供电链路设计里，这类直流降压转换模块是极为常用的配电部件，核心作用是把输入端的较高直流电压稳定转换为后端负载所需的低电压大电流供电，避免后端主控板、传感模块、驱动单元因输入电压不匹配出现过压烧毁、工作异常的问题。这款24V转3A规格的降压模块，选用成熟的降压控制芯片搭建拓扑，持续输出电流可覆盖多数小型工控传感单元、低功率通讯模块、嵌入式主控板的供电需求，在PCB布局时充分考虑了大电流通路的载流能力，功率电感周边预留了足够的散热空间，避免长时间满负载运行时电感温升过高影响周边器件的工作稳定性。从结构设计层面看，模块采用直插排针作为输入输出的连接接口，排针引脚间距符合通用面包板、洞洞板的标准孔距，既可以直接插装在试验板上做原型验证，也可以通过排针焊接在定制PCB上做量产集成，同时还预留了螺丝固定孔位，支持垂直、水平两种安装姿态，结构工程师在做设备内部布局时，可以根据腔体内的剩余空间灵活选择安装方向，不用额外设计转接固定件。模块的外形尺寸做了紧凑化处理，功率电感作为模块上高度最高的器件，在建模时精准还原了其实际外形轮廓与高度尺寸，周边电解电容、接线端子、固定孔的位置都严格按照实际器件的安装边界做了干涉校验，设计人员在做整机结构装配时，可以直接调用该三维模型做装配间隙检查，提前排查模块与周边壳体、走线槽、其他板卡之间的干涉风险，不用反复打样调整安装位置。在实际选型应用中，这类降压模块常被布置在设备的电源入口附近，输入端接24V直流母线电源，输出端给5V或其他低压等级的用电单元供电，建模时还原了PCB板的实际厚度、焊盘的凸起高度、排针的伸出长度，这些细节尺寸直接影响装配时的配合精度，比如排针穿过PCB后的焊接余量、固定孔到板边的距离，都是结构设计时需要重点核对的参数，稍有偏差就会出现安装时螺丝无法对位、排针与外壳干涉的问题。模块上的功率电感做了屏蔽结构设计，能降低开关电源工作时的电磁辐射，减少对周边模拟信号采集电路的干扰，这一结构特征在三维模型中也做了准确还原，方便EMC整改阶段评估屏蔽体与周边敏感器件的距离是否满足设计要求。
