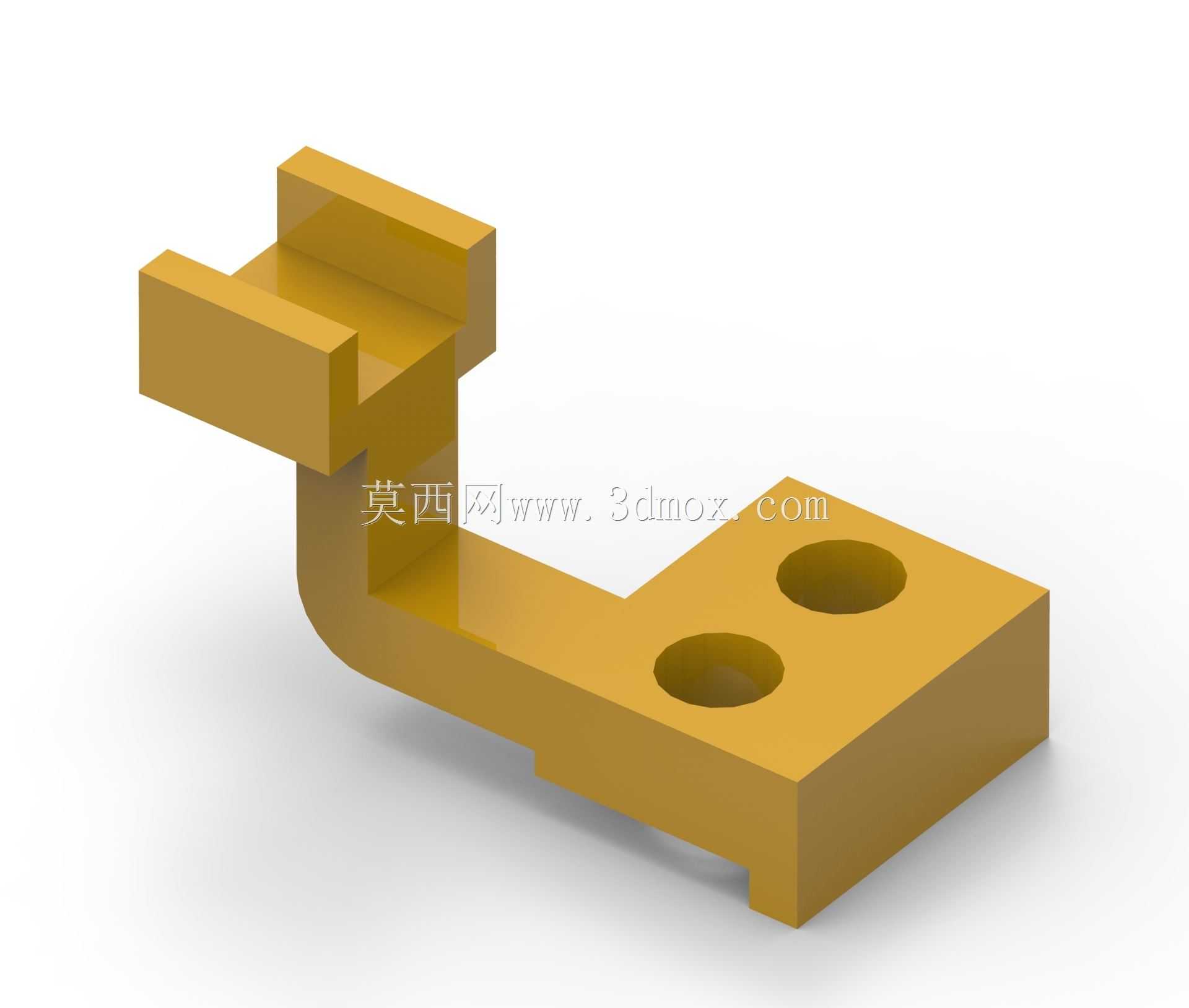

这类弯折型带安装孔的连接构件,多应用在轻工自动化生产线的工位定位、小型专用设备的机架辅件连接场景中,也常作为非标工装的侧向卡位部件使用,承担相邻组件间的位置限定与载荷传递作用。从结构形态来看,构件整体采用L型弯折布局,底部平直段设置两个同轴度一致的圆形通孔,用于穿装螺栓完成与基座面的固定,两个孔位的间距经过公差匹配设计,可适配常规M4-M6规格的紧固件,安装时能避免单孔固定带来的转动偏移问题,保障构件与安装基面的贴合稳定性。上部的叉型卡位结构,是整个构件的功能核心,两个平行凸起的卡位边形成开口槽结构,槽宽尺寸按照与之配合的杆件或滑块宽度做负公差设计,装配后可限制配合件的横向窜动,同时弯折段的圆弧过渡设计,能有效降低直角拐角处的应力集中系数,在承受反复的卡位冲击载荷时,减少拐角处开裂的风险。设计这类构件时,首先要确认安装基面的可用边界尺寸,底部安装段的长度与宽度不能超出基座的安装平面范围,避免出现螺栓无法锁紧、构件边缘悬空的问题;其次要匹配被卡位部件的行程范围,上部叉型结构的伸出长度需要满足配合件的移动行程需求,既不能过长导致构件受力时弯矩过大产生形变,也不能过短造成卡位脱开的失效问题。材质选择上多采用45号钢或铝合金加工,钢制构件表面做发黑或镀锌处理提升防锈能力,铝合金材质则多用于载荷较小、对构件重量有要求的场景。实际装配过程中,需要先将底部两个安装孔与基面的预加工螺纹孔对正,穿入螺栓后采用对角拧紧的方式逐步锁紧,避免单侧锁紧导致构件出现倾斜偏移,进而影响上部卡位结构的位置精度;构件安装完成后,要检测叉型卡位槽的对称度,确保与配合件的运动方向保持平行,减少配合过程中的卡滞磨损。这类构件虽然结构简单,但在小型设备的定位环节中作用关键,尺寸设计上的微小偏差,都可能导致整套卡位机构出现动作卡滞、定位精度超差的问题,建模过程中需要重点关注弯折段的圆角半径、安装孔的中心距公差、卡位槽的宽度公差这几个核心尺寸,同时要预留出紧固件的装配操作空间,避免螺栓安装时与相邻结构产生干涉。
