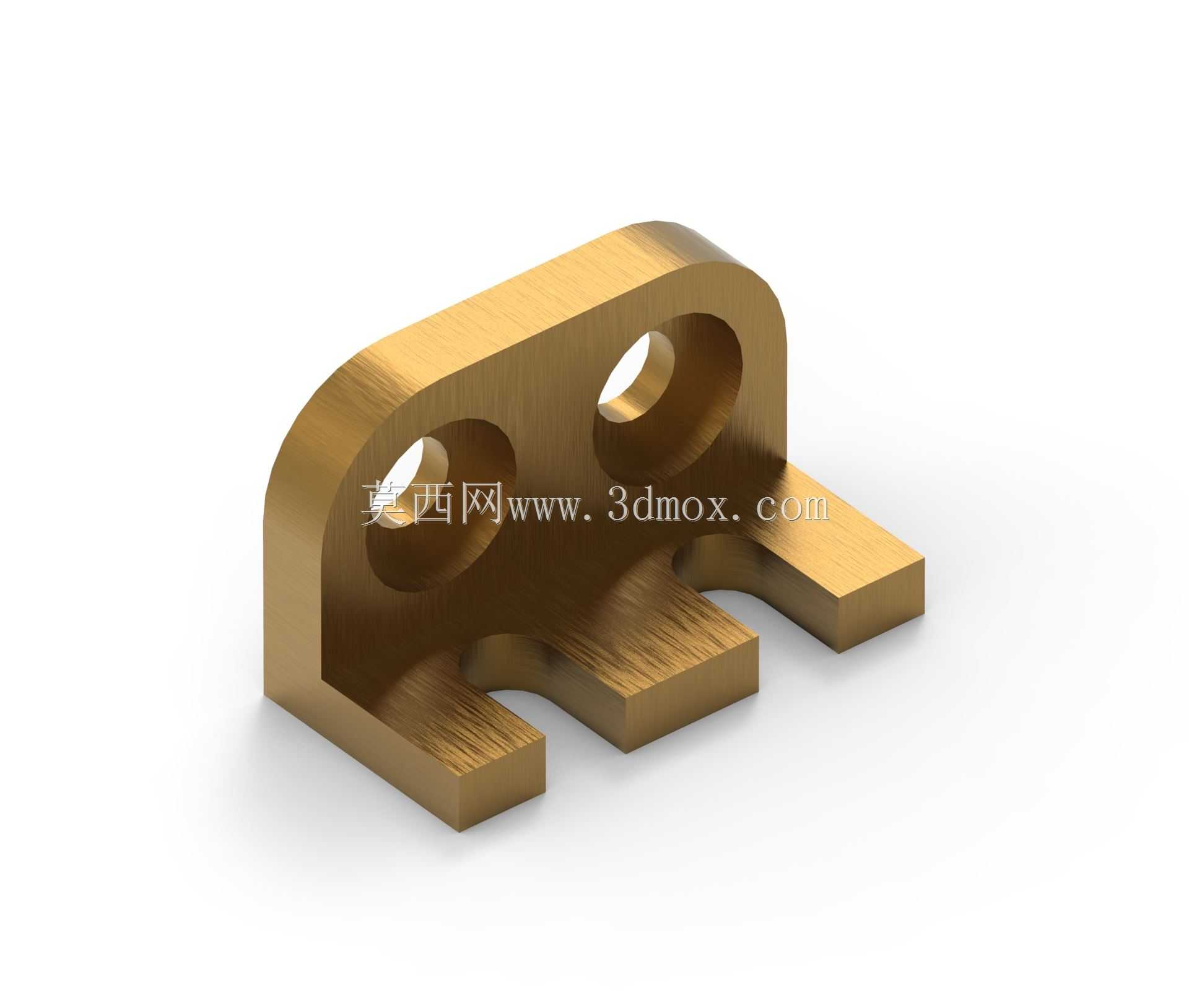

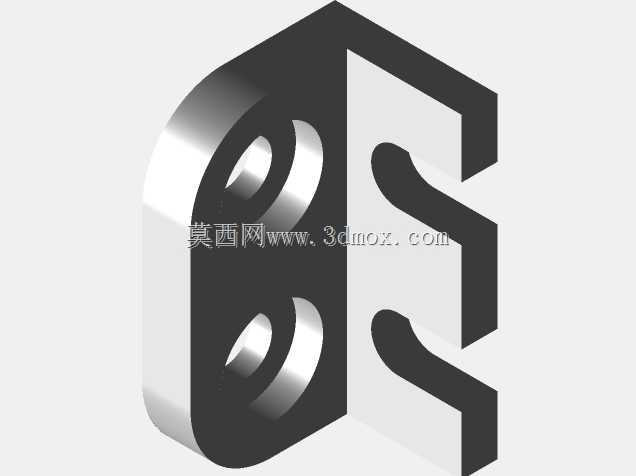

双孔U型槽式安装固定连接座

这类双孔U型结构的连接固定件，在轻工自动化输送线、小型工装夹具定位模块、电子设备组装治具中应用十分广泛，主要承担相邻构件的位置锁定、载荷传递作用，很多需要快速拆装的工位调整环节，都会选用这类结构紧凑的固定座来完成组件衔接。从结构设计逻辑来看，上部的弧形过渡U型主体，是为了避让相邻装配部件的圆弧轮廓，避免安装时出现硬干涉，两个同轴通孔用于穿装锁紧螺栓，孔位周边做了局部加厚处理，能分散螺栓锁紧时的压应力，防止长期受载后孔位出现塑性变形；下部伸出的三个平行凸耳，是插入对应安装基座的卡槽内的定位结构，凸耳的厚度与卡槽槽宽采用间隙配合设计，装配时可以快速滑入定位，不需要额外调整对位，能大幅缩短现场装配的调整时间。设计这类零件时，首先要确认的是下部凸耳的总宽度与单耳厚度，这两个尺寸直接决定了适配安装基座的卡槽规格，凸耳的伸出长度要保证滑入卡槽后有足够的接触承载面，避免受侧向力时出现脱出风险；上部两个安装孔的中心距需要匹配被连接件的孔位公差，孔的内径要适配常用的内六角螺栓规格，孔端面要做锪平处理，保证螺栓头安装后能完全贴合，不会出现偏载。零件的整体高度要控制在安装边界内，不能突出到设备的运动行程范围内，弧形顶部的曲率半径要和避让部件的外轮廓预留0.5到1毫米的安全间隙，防止设备运行振动时出现摩擦剐蹭。材质选用上如果是普通工位固定用，一般采用黄铜或者锌合金压铸成型，表面不需要额外处理就能有不错的防锈能力，要是用在载荷较大的工装部位，会换成45号钢铣削加工后做发黑处理，提升整体结构强度。建模过程中要注意凸耳与主体连接位置的圆角过渡，不能出现直角锐边，避免应力集中导致受力断裂，所有安装配合面的平面度公差要控制在0.1毫米以内，保证装配后连接稳固无松动。
