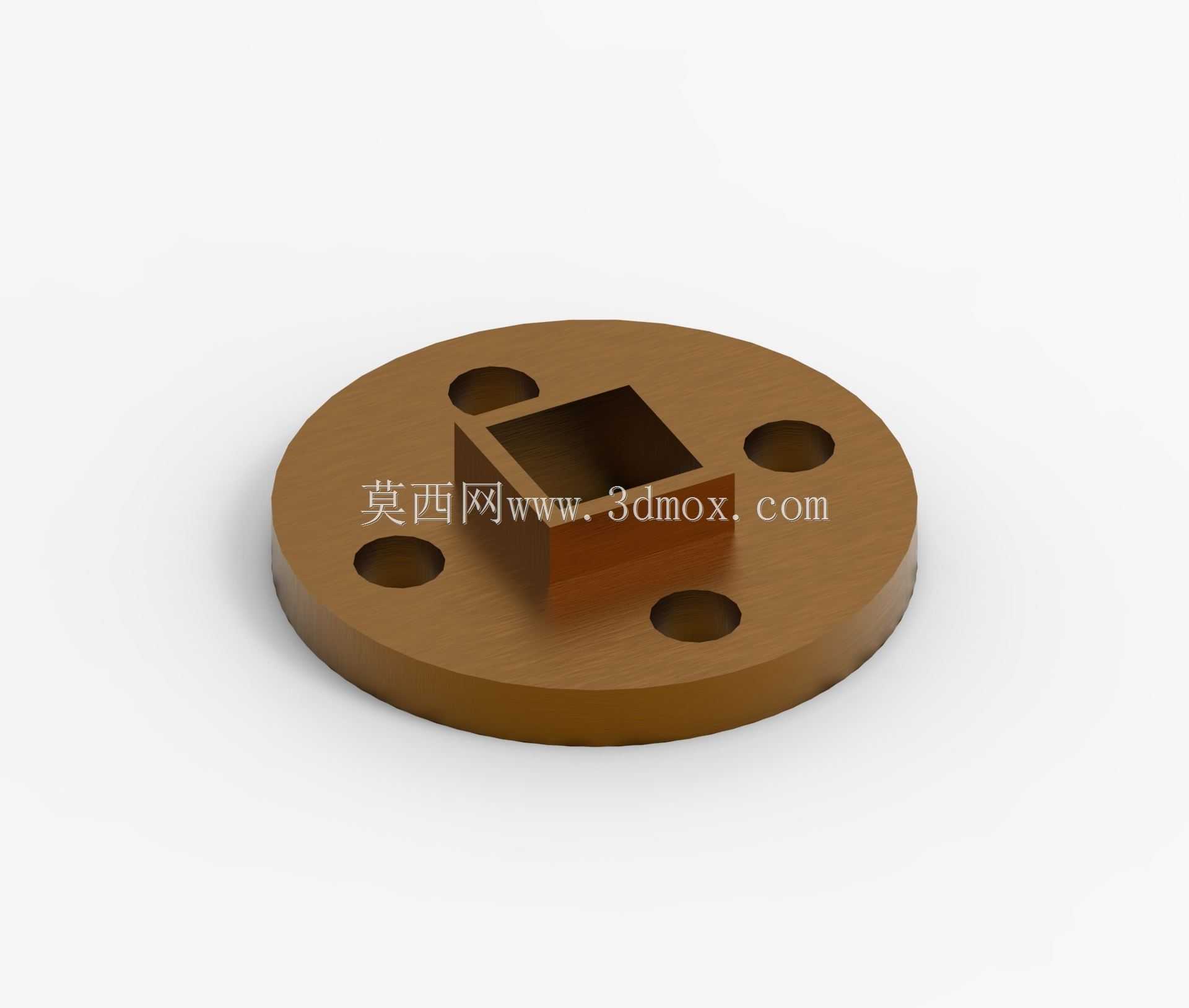

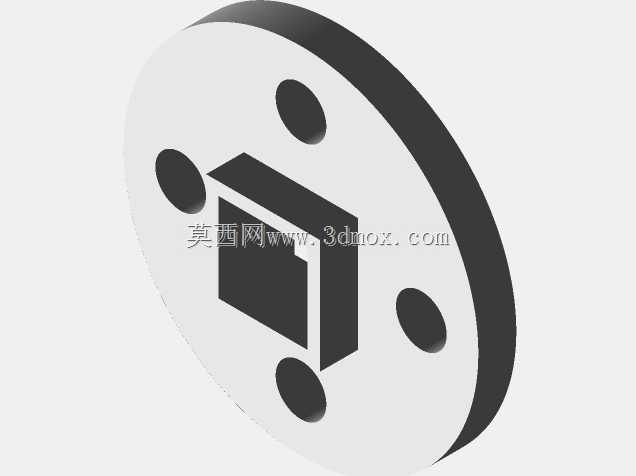

带方孔定位的圆形法兰导向安装座

这类带中心方孔的圆形法兰导向件，常应用在自动化产线的直线导向工位、工装夹具的定位模块以及小型传动机构的轴向限位场景中，核心作用是为穿过中心方孔的方形杆件提供精准的滑动导向支撑，同时依托法兰盘本体完成整个组件在设备安装面的固定。从结构设计逻辑来看，圆形法兰盘的外轮廓适配多数设备预留的圆形安装沉台，加工时无需额外做边角避让，盘体上均匀分布的四个通孔对应标准螺栓安装孔位，孔位的分度圆尺寸经过匹配计算，能保证安装后螺栓受力均匀，不会出现单侧应力集中导致的导向偏斜问题。中心凸起的方孔导向段是整个零件的功能核心，方孔的内壁粗糙度、相邻面的垂直度公差都有严格要求，实际加工时需要保证方孔与法兰盘安装端面的垂直度，避免穿入的方形导杆在滑动过程中出现卡滞、偏磨的情况。凸起的导向段高度并非随意设定，需要匹配导杆的滑动行程，保证导杆在全行程移动时，与方孔的配合长度始终满足导向稳定性要求，不会出现悬臂过长导致的晃动。法兰盘的厚度设计需要兼顾安装强度与整体重量，在满足螺栓锁紧时的抗压强度前提下，尽可能减少不必要的材料冗余，四个安装孔的沉头深度也做了对应设计，保证螺栓锁紧后头部不会突出法兰端面，避免与周边运动部件产生干涉。在实际设备装配场景中，这类零件通常会配合耐磨衬套使用，方孔内壁可镶嵌铜质或工程塑料衬套来降低滑动摩擦系数，延长零件的整体使用寿命，法兰盘与设备安装面之间也可根据密封需求加装密封垫片，避免加工碎屑、切削液进入导向孔内部影响滑动精度。从安装边界来看，圆形法兰的外径决定了安装时需要预留的最小操作空间，四个安装孔的中心距需要与设备安装板上的预制孔位完全匹配，中心方孔的尺寸公差需要根据导杆的配合等级选定，间隙配合的公差范围通常控制在几丝到十几丝之间，既要保证滑动顺畅，又要控制导向间隙避免定位精度超差。这类导向件在非标自动化设备中应用十分广泛，不管是小型顶升机构的导向，还是夹具定位销的滑动支撑，都能看到类似结构的身影，设计时除了核心的功能尺寸，还需要考虑零件的加工工艺性，圆形盘体采用车削加工即可完成外圆与端面的加工，中心方孔可采用线切割或插削工艺完成，四个安装孔可直接钻孔加工，整体加工难度低，适合批量生产应用。
