异形组合式沉槽基座结构设计

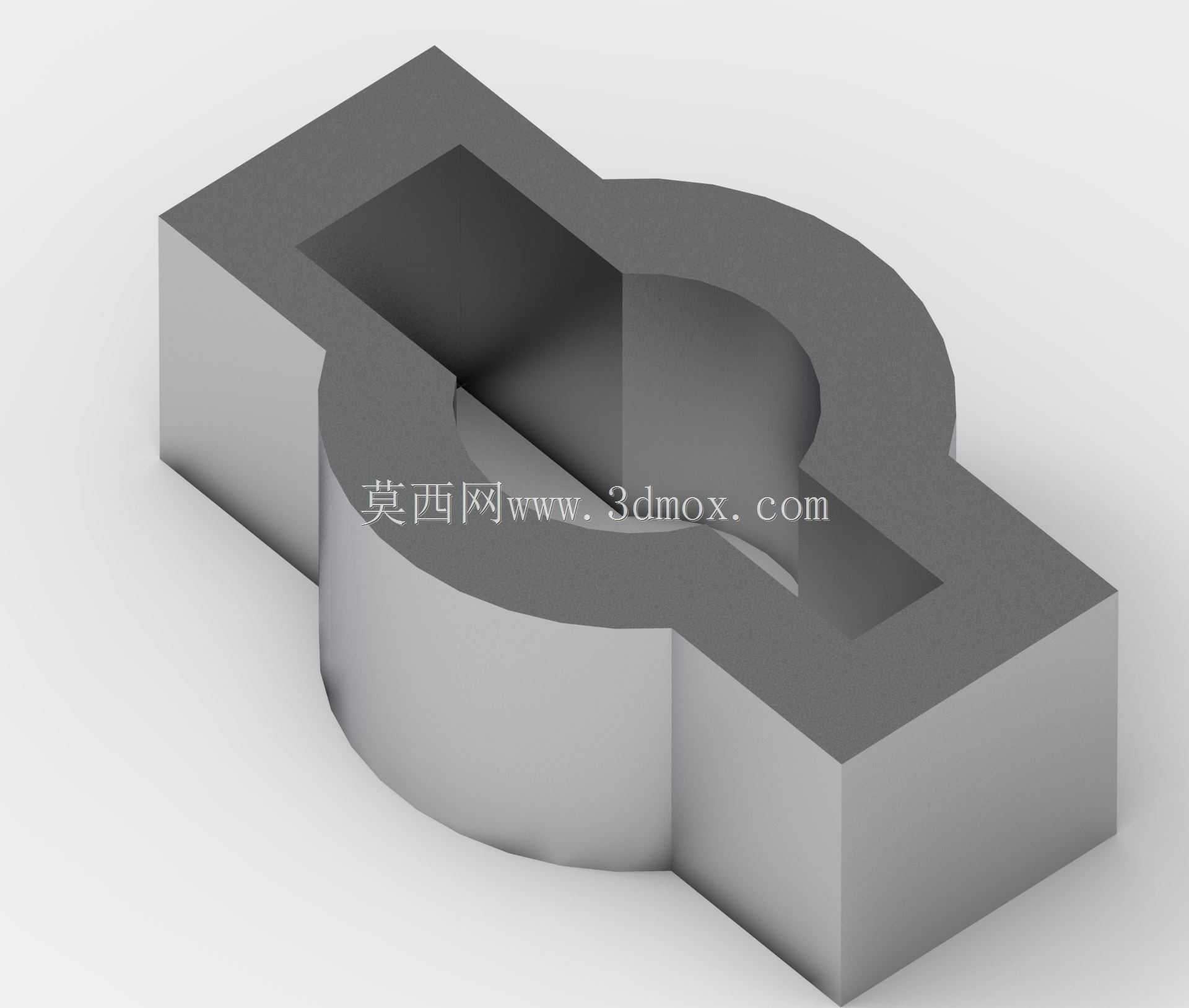

该结构件属于设备配套的基座类承载零件，常见于小型工装夹具的定位底座、自动化生产线的工件承载座，或是小型检测设备的样品固定台场景中，主要作用是为上部安装的功能组件提供稳定的安装基准，同时通过自身的腔体结构容纳配套的定位块、弹性顶销或是小型传动组件，避免外露部件受车间粉尘、切削液飞溅的影响。从结构设计逻辑来看，整体采用方直段与圆弧段组合的外轮廓，两端的方形实体区域预留了安装孔位的加工余量，可根据实际安装需求加工沉头孔或是螺纹孔，直接通过螺栓固定在设备台架上，中间的半圆弧凸起段既提升了整体结构的抗扭刚度，又匹配内部异形腔体的轮廓，减少不必要的实体材料占比，在保证结构强度的前提下降低零件整体重量。内部的沉槽采用与外轮廓随形的设计思路，槽体侧壁与外轮廓保持均匀的壁厚，避免注塑或是铣削加工时出现壁厚不均导致的变形问题，槽体的转角处均做了圆弧过渡处理，既减少加工时的应力集中，也能避免安装配套内嵌零件时出现棱角卡滞的问题。在安装边界的考量上，零件底部为全平面设计，可完全贴合安装基准面，无需额外加工避让槽，整体高度控制在常规小型基座的常用尺寸区间，两端方形段的外侧平面可作为安装时的定位基准面，打表找正时可直接贴合百分表测头，无需额外加工工艺基准。实际使用时，内部沉槽可根据装配需求加装耐磨衬套，或是直接作为工件定位的型腔，适配外形与槽体轮廓匹配的异形工件，两端的实体区域可额外加装压块组件，对放入槽内的工件进行侧向压紧，圆弧段的外侧弧面可作为传感器安装的基准面，固定接近开关检测槽内工件的到位状态，整体结构兼顾了承载、定位、容纳三类功能，没有多余的冗余结构，加工时可直接采用方块毛坯通过三轴铣削一次成型，无需多工序翻面装夹，加工工艺性较好，适合小批量定制生产的工装配套场景。
