斜撑式带座铰接安装支座结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:341142
  • 斜撑式带座铰接安装支座结构设计
  • 斜撑式带座铰接安装支座结构设计

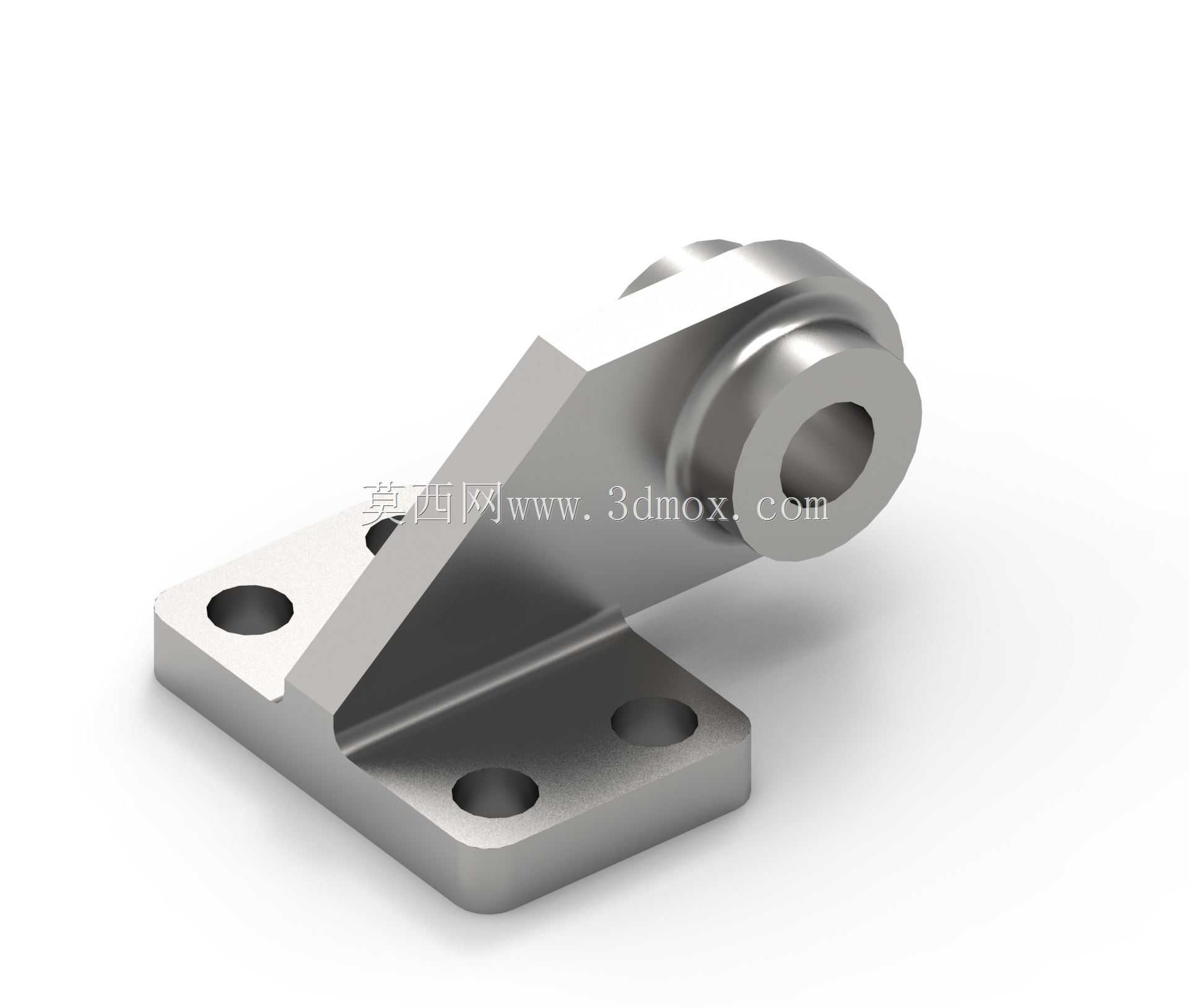

这类带斜撑的铰接支座,在轻工输送线、小型自动化工作站的从动辊筒安装、气动摆臂铰接点位中应用十分普遍,核心作用是为回转类构件提供刚性支撑,同时预留铰接转动的自由度,避免支撑结构受附加弯矩出现疲劳失效。从结构设计逻辑来看,底座采用矩形平板布局,四个安装孔呈对称分布,孔位间距匹配常规40系列、50系列工业铝型材的安装槽距,也适配碳钢方管机架的焊接安装基准,安装时可通过螺栓穿过底座孔位直接固定在机架基准面上,不需要额外加工转接板,能减少现场装配的配做工序。斜向加强筋连接底座平板与上部铰接筒,筋板厚度与底座板厚保持一致,筋板与两个构件的连接处做了圆角过渡,避免应力集中在焊缝交界位置,在承受径向载荷时,筋板可将铰接筒受到的载荷均匀分散到底座整个安装平面,不会出现局部应力过大导致的底座变形。上部的铰接筒采用通孔设计,内孔尺寸适配常规直径的铰接销轴,筒体外端做了凸台加厚处理,既可以增加销轴与筒壁的接触长度,提升铰接副的承载能力,也能为端盖、挡圈等轴向限位零件预留安装位置,避免销轴工作时出现轴向窜动。设计时需要注意,底座的安装平面平面度公差要控制在0.1mm以内,否则安装后铰接筒的轴线会出现偏斜,导致铰接的摆臂、辊筒转动卡滞,加快销轴的磨损;铰接筒的内孔与底座安装面的平行度公差也要严格控制,保证铰接构件的转动平面与安装基准面垂直。这类支座的安装边界需要提前核算:底座总宽度要小于安装位的机架型材宽度,避免安装时与相邻的管线、其他构件发生干涉,铰接筒的中心高度要匹配对应铰接构件的回转中心高度,保证传动或摆动的同轴度要求;筋板的倾斜角度经过载荷校核,在常规1kN径向载荷下,结构变形量小于0.05mm,完全满足普通工业设备的支撑刚度要求,不需要额外增加补强结构。建模过程中,先绘制底座的矩形草图,拉伸生成底座实体后切除四个安装孔,再绘制铰接筒的回转截面生成筒身结构,之后绘制斜筋的草图,通过拉伸与两侧实体合并,最后对所有锐边做倒圆角处理,对铰接筒内孔、底座安装面的配合面做精度预留,保证后续加工或3D打印时的尺寸符合装配要求。
