带加强筋双孔安装立式铰接支座结构

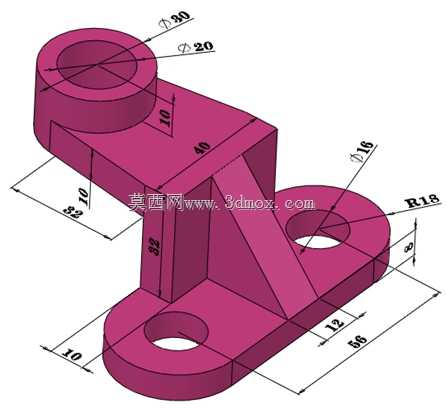

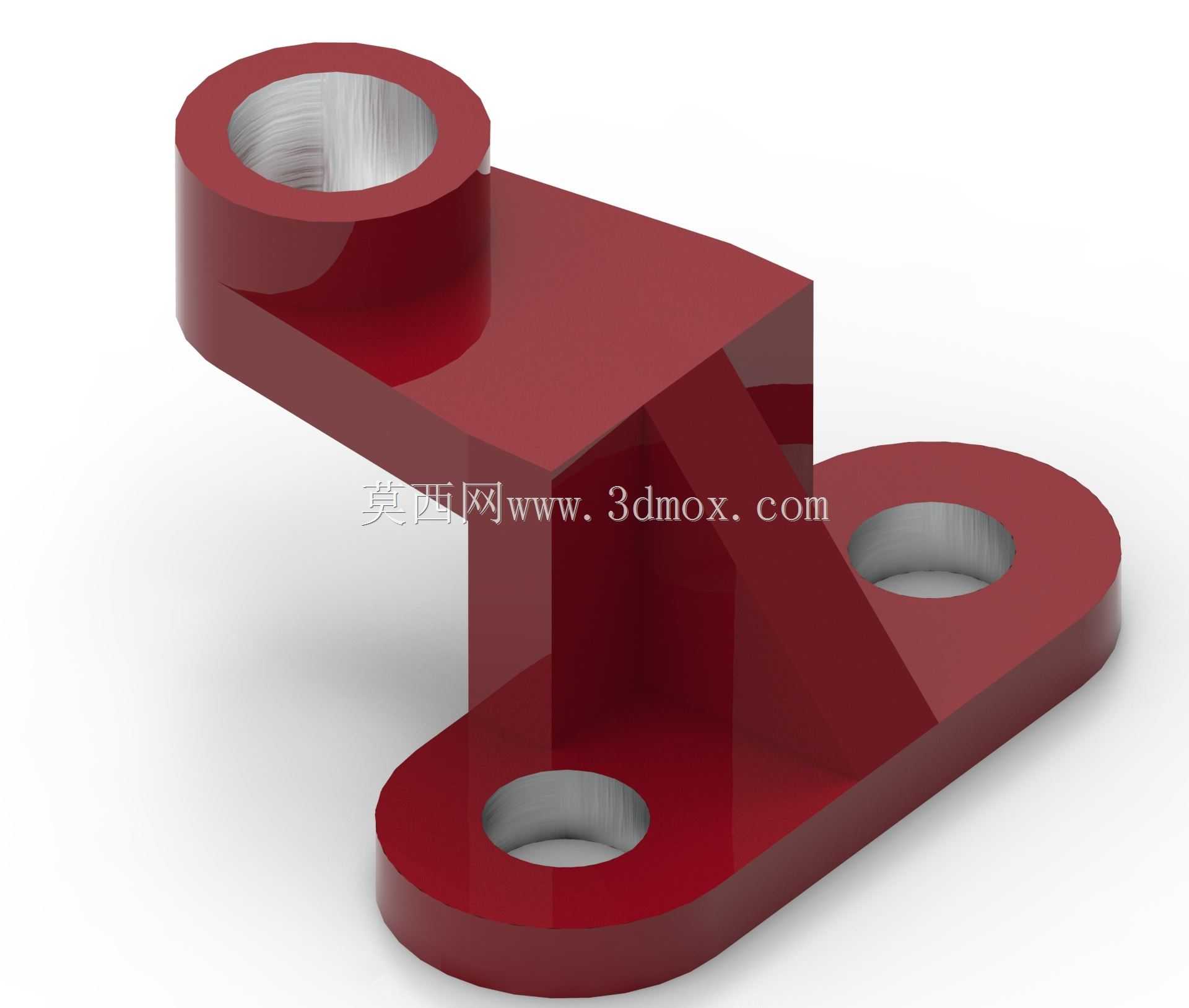

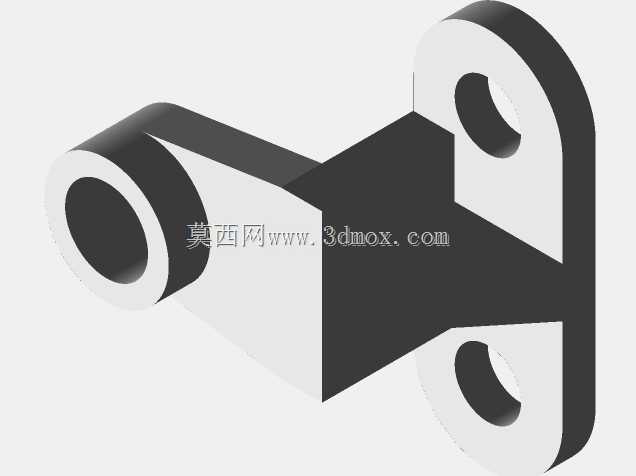

这类带加强筋的立式铰接支座，常见于轻工输送线、小型工装夹具、非标自动化设备的铰接点位，主要承担两个相对运动部件之间的枢轴连接与载荷传递作用，区别于普通平板式安装座，其立式结构能在有限的安装平面内抬升铰接点高度，适配设备内部错落的布局空间，避免运动部件与安装基面发生干涉。从结构设计逻辑来看，底部为长圆形安装底板，开设两个同轴的螺栓过孔，长圆形孔的设计预留了一定的安装调整余量，能抵消安装基面的孔位加工误差，降低现场装配的对位难度，底板的厚度经过载荷校核，可保证螺栓锁紧后不会出现底板翘曲变形。上部的筒状铰接孔为核心功能部位，孔壁预留了足够的壁厚，可适配标准销轴的配合公差，孔的两端做了微小的倒角处理，既方便销轴装配导入，也能去除加工毛刺避免应力集中。连接底板与上部铰接筒的斜向加强筋是结构的关键强化部位，在不额外增加整体壁厚、控制零件重量的前提下，大幅提升了支座的抗弯曲、抗扭转刚度，当铰接点承受径向载荷时，加强筋可将载荷分散传递到底板整个安装面，避免铰接筒与底板衔接处出现应力断裂的风险。在安装边界上，这类支座的底板轮廓尺寸适配常用的M6-M8规格紧固螺栓，上部铰接孔的内径匹配同规格的标准圆柱销轴，整体安装后占用的竖向空间远小于同载荷等级的卧式铰接座，适合在设备内部安装空间紧凑、需要抬升铰接点位的场景使用。零件的所有棱边都做了小圆角过渡处理，既符合机械加工的工艺要求，也能减少应力集中点，提升零件的交变载荷下的使用寿命。建模过程中需要重点关注加强筋与底板、铰接筒的衔接处的相切过渡，避免出现直角衔接导致的应力集中问题，同时要保证两个安装孔的轴线与上部铰接孔的轴线平行度公差，否则装配后会出现销轴卡滞、运动不畅的问题。这类支座在实际使用中，通常会在铰接孔内加装铜套或者自润滑轴承，降低销轴转动时的磨损，延长部件的维护周期，底板的安装面需要做铣平处理，保证与安装基面的贴合度，避免螺栓锁紧后零件出现倾斜，影响铰接运动的同轴度。
