多工位铰接式连接固定支架结构

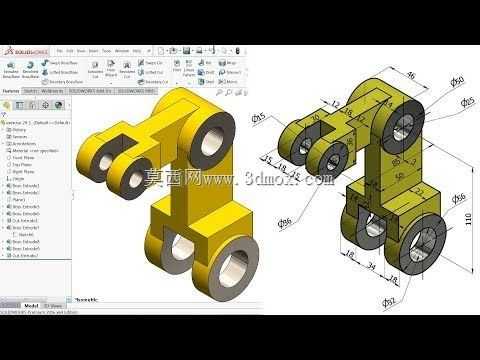

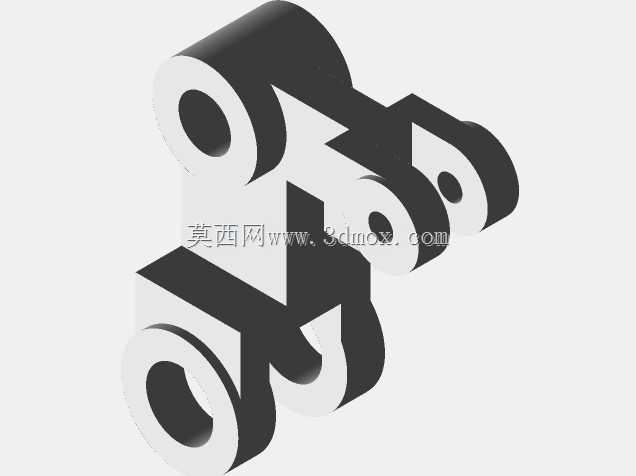

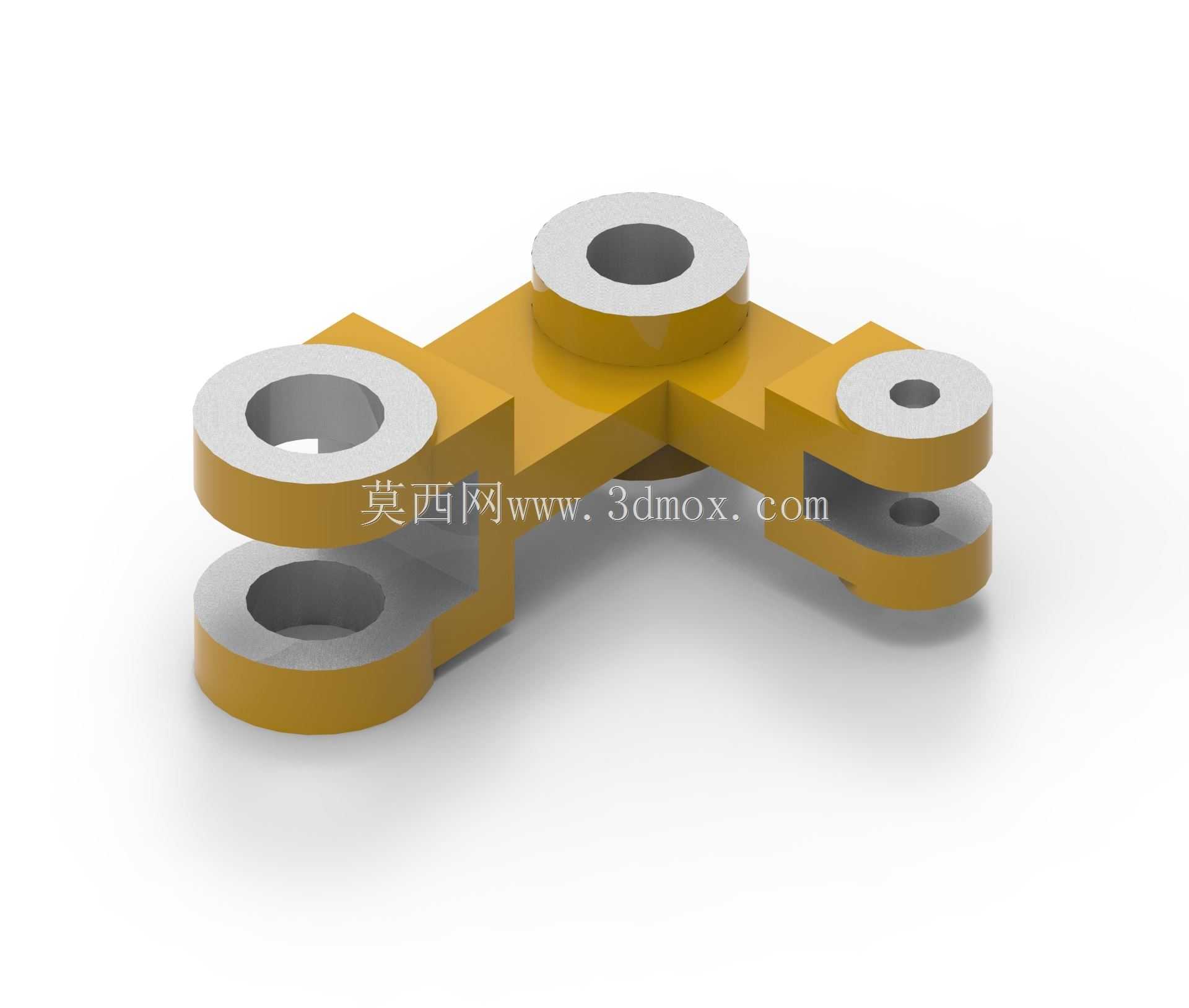

这类多铰接位连接支架，常出现在轻工自动化输送线、小型专用工装的联动机构中，作为不同运动杆件之间的转接承载件，承担力传递、运动轨迹约束、多部件点位固定的作用，区别于单孔固定支座，它能同时衔接三个不同方向的装配件，减少机构内零散转接件的数量，压缩整体装配空间。从结构设计逻辑来看，三个带衬套安装位的同轴孔组，分别对应不同的装配对接需求：左侧上下同轴的双孔位，用于铰接摆臂类杆件，孔内预留的衬套安装空间可嵌入自润滑铜套，降低往复摆动过程中的接触面磨损，孔端面的环形凸台设计，既可以提升孔位周边的结构强度，避免长期受交变载荷出现孔口变形，也能作为装配定位基准，在安装时快速贴合对接件的端面，控制装配间隙。右侧的分叉式双片铰接位，用于连接小行程的联动拨杆，两片式结构能将对接杆件夹在中间，通过销轴贯穿后消除侧向窜动，保证运动传递的同轴度。中间的连接基体采用变截面过渡设计，在几个孔位的受力衔接处做了加厚处理，非受力区域做了合理的壁厚缩减，在保证整体结构刚性的前提下控制构件自重，避免运动过程中带来额外的惯性负载。从安装边界来看，该支架的整体外轮廓适配小空间内的机构布局，各个孔位的中心距经过公差匹配，装配时销轴可顺畅穿入，不会出现孔位错位导致的装配卡滞；各个安装孔的端面都做了铣平处理，保证紧固件锁紧时接触面贴合均匀，不会出现偏载导致的连接松动。这类构件在实际应用中，常搭配销轴、卡簧、自润滑衬套使用，不需要额外做焊接固定，拆装维护便捷，当机构需要调整运动联动逻辑时，可快速更换不同孔距的同类型支架完成适配，不需要大幅改动周边的构件布局。设计这类支架时，需要重点核算各个铰接点的受力方向，在应力集中的转角处做圆角过渡，避免长期受交变载荷出现应力开裂，同时要控制各个孔位的形位公差，保证铰接后杆件摆动顺畅，无卡滞、无旷量。
