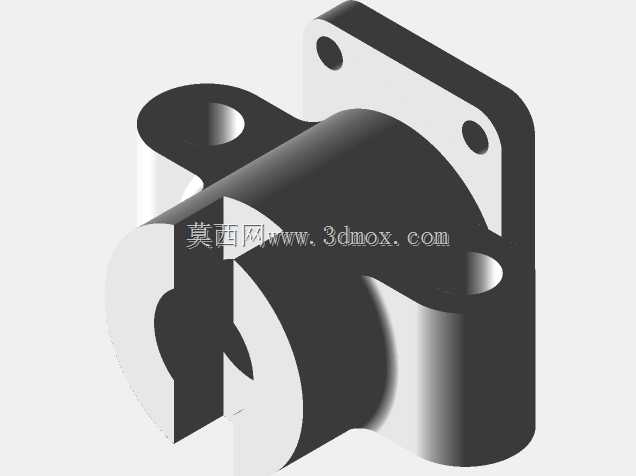

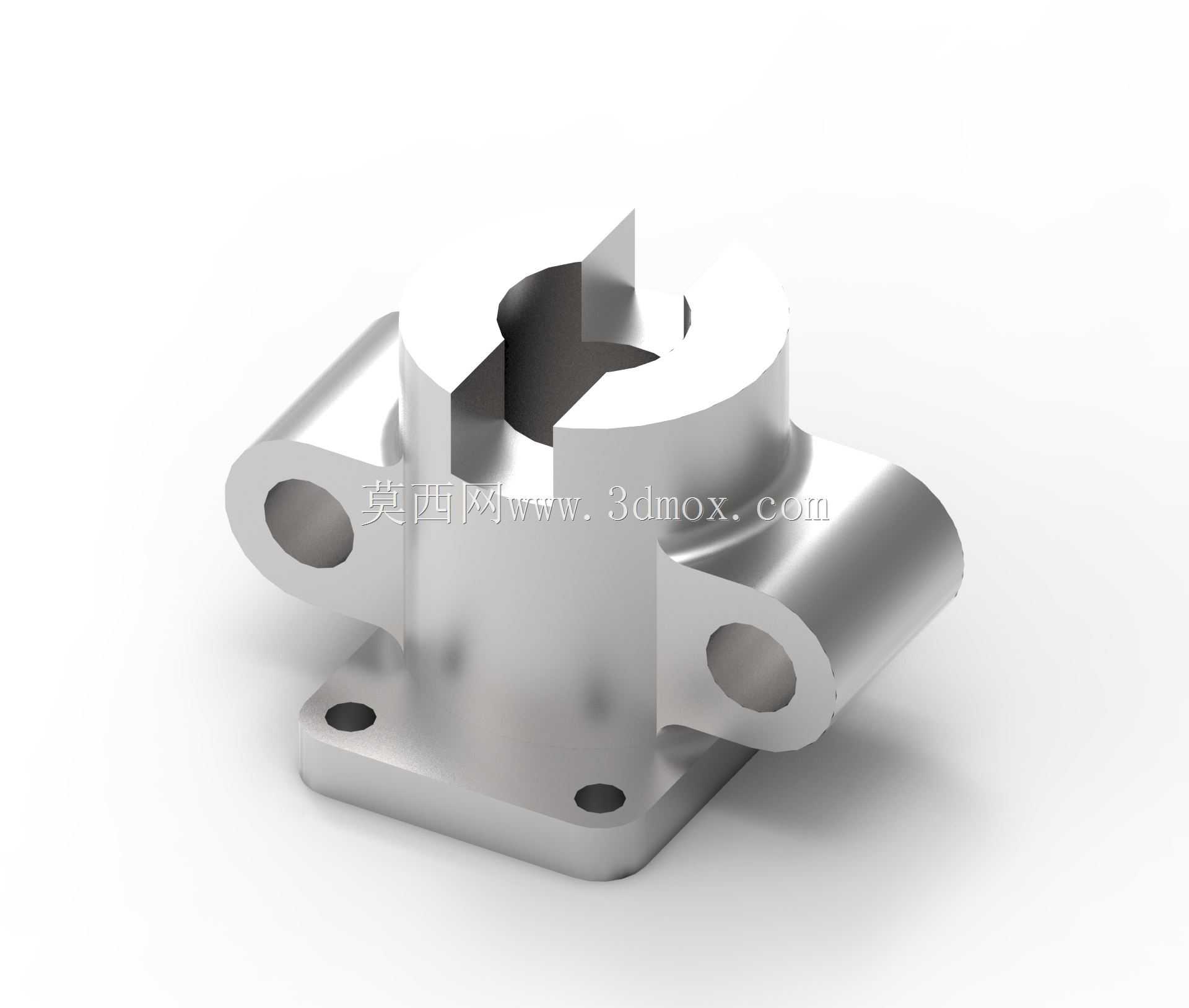

带侧耳安装座的法兰式轴接支撑构件

该构件属于传动系统中的轴系支撑类零件，日常应用场景覆盖轻工输送设备、小型自动化生产线的动力传递工位，也可作为小型工装夹具的转轴定位基座使用，核心作用是为穿入其中的转轴提供径向支撑，同时通过自身的安装结构完成与设备机架的刚性固定，避免转轴运转过程中出现径向窜动或偏摆。从结构设计来看，构件底部采用方形法兰安装基面，基面上预留两个对称的沉头安装孔，安装时可通过内六角螺栓将构件直接锁附在设备安装面板上，沉孔设计可让螺栓头部完全没入基面内，不会出现突出部分干涉其他相邻部件的情况，法兰基面的平面度要求控制在0.05mm以内，保证安装后构件与安装面完全贴合，不会因贴合间隙导致支撑刚性不足。构件主体为中空筒状结构，中心通孔为轴类零件的穿装通道，孔壁顶部开设的对称缺口是轴周向定位结构，可与转轴上的平键或定位凸台配合，传递扭矩的同时限制转轴与支撑座之间的相对转动，避免轴运转时在孔内打滑。筒身两侧对称伸出带通孔的圆柱侧耳，这两个侧耳可作为辅助安装位使用，当设备安装空间受限无法从底部法兰固定时，可通过侧耳的通孔穿装螺栓完成横向固定，也可在侧耳孔内加装油嘴，为中心孔内的转动副加注润滑脂，降低轴与孔壁的磨损。设计过程中需要重点控制中心通孔与底部法兰基面的垂直度，公差需控制在0.03mm/100mm以内，否则会导致穿入的转轴出现倾斜，加剧轴与轴承的磨损，同时两侧侧耳的同轴度也需要保证，避免横向安装时出现螺栓无法穿入的问题。构件的整体外形做了多处圆角过渡处理，没有尖锐的棱角，一方面是加工时可减少应力集中，提升构件的抗载荷能力，另一方面也能避免安装调试过程中划伤操作人员。在安装边界上，该构件的法兰安装面需要预留至少比法兰轮廓大5mm的平整安装区域，两侧侧耳的外伸方向需要预留不小于侧耳长度的操作空间，方便螺栓拧紧或润滑维护操作，中心通孔的上方需要预留足够的轴件穿装空间，避免轴件安装时与周边部件发生碰撞。
