带安装底座偏心铜质铰接支座结构

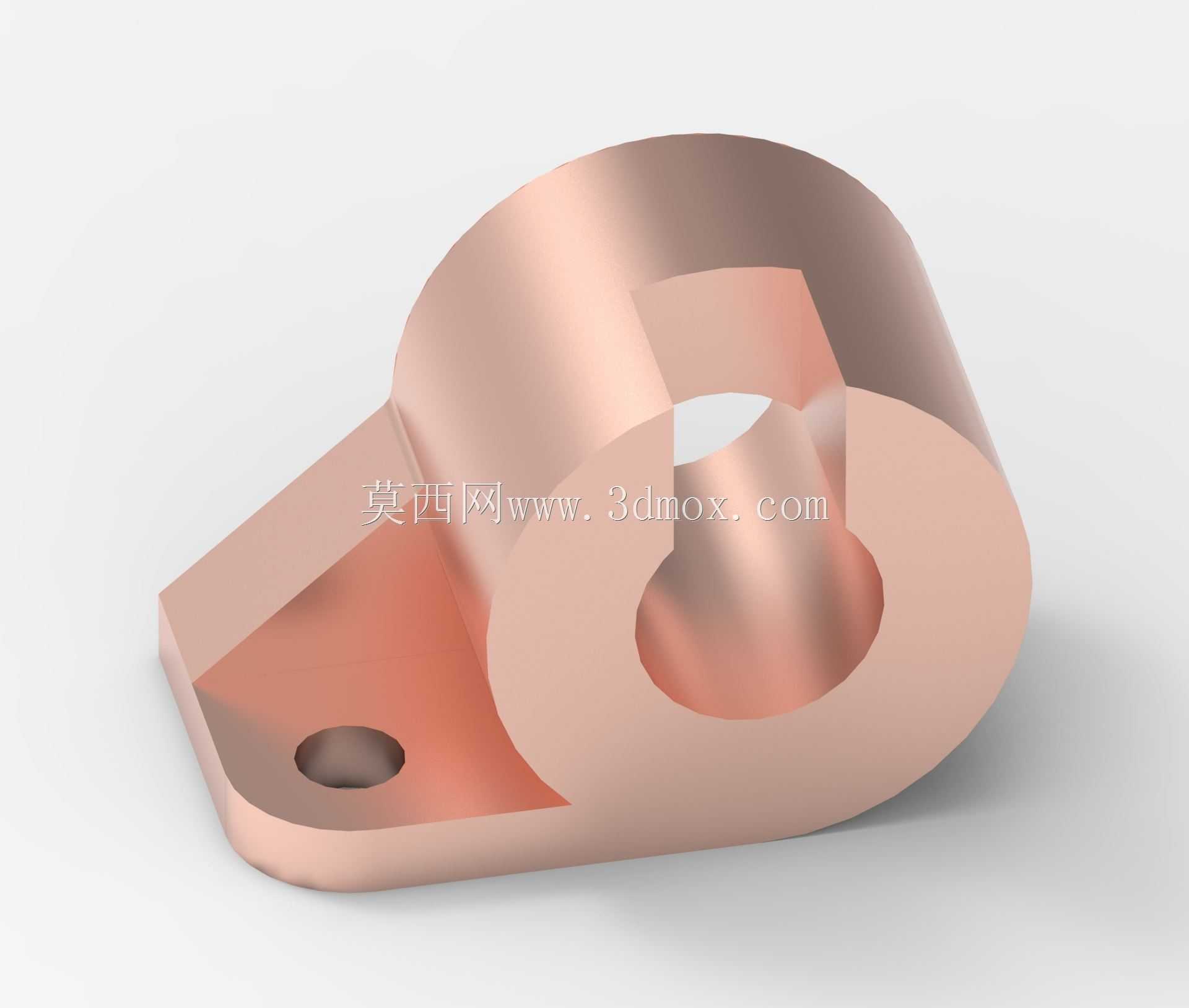

该零件为铜质铰接支撑类连接件，整体采用偏心结构设计，主体为半圆柱状铰接腔体，腔体内部开设同轴阶梯通孔，用于穿装铰接销轴，实现与对应配合件的转动连接，腔体一侧延伸出带单安装孔的平板式安装底座，底座与主体腔体采用圆弧过渡连接，避免应力集中。从实际应用场景来看，这类铜质铰接件多用于低压电气设备的导电铰接部位、小型轻工机械的活动连杆铰接点，或是需要低摩擦转动、具备一定导电性能的铰接工位，铜材质本身具备良好的自润滑性与导电性能，无需额外加装轴套即可实现顺畅转动，同时可满足导电通路的连接需求。设计过程中，首先根据铰接销轴的直径确定内部通孔的尺寸公差，考虑铜材的热膨胀系数，通孔与销轴采用H7/f8的间隙配合，保证常温与一定温升工况下都不会出现卡滞问题；安装底座上的通孔采用沉孔设计，可容纳内六角圆柱头螺钉的头部，保证安装后螺钉头部不突出底座平面，避免与周边运动部件产生干涉。安装边界方面，底座的平面度要求控制在0.05mm以内，保证安装后与安装基面完全贴合，不会出现附加安装应力；主体半圆柱腔体的外圆与底座底面的平行度公差为0.1mm，确保铰接转动的轴线与安装基面保持平行，避免转动过程中出现偏载磨损。偏心结构的设计是为了适配特定的安装空间，在有限的布局范围内调整铰接点的高度位置，相比同轴支座可减少整体安装空间的占用，同时底座的延伸长度经过受力校核，可承受额定铰接载荷下的弯曲应力，不会出现底座断裂变形的问题。零件的所有棱边都做了R0.5的倒钝处理，避免安装过程中划伤操作人员，同时去除加工毛刺，避免铜屑脱落进入铰接配合面造成磨损。从建模逻辑来看，首先绘制底座与主体的截面轮廓，通过拉伸生成基础实体，再切除内部的铰接通孔与底座安装孔，最后添加过渡圆角与倒角特征，建模过程中所有特征都采用全参数化约束，方便后续根据实际工况调整尺寸参数，适配不同规格的铰接销轴与安装需求。
