带斜向定位槽腰型沉台机械基座结构

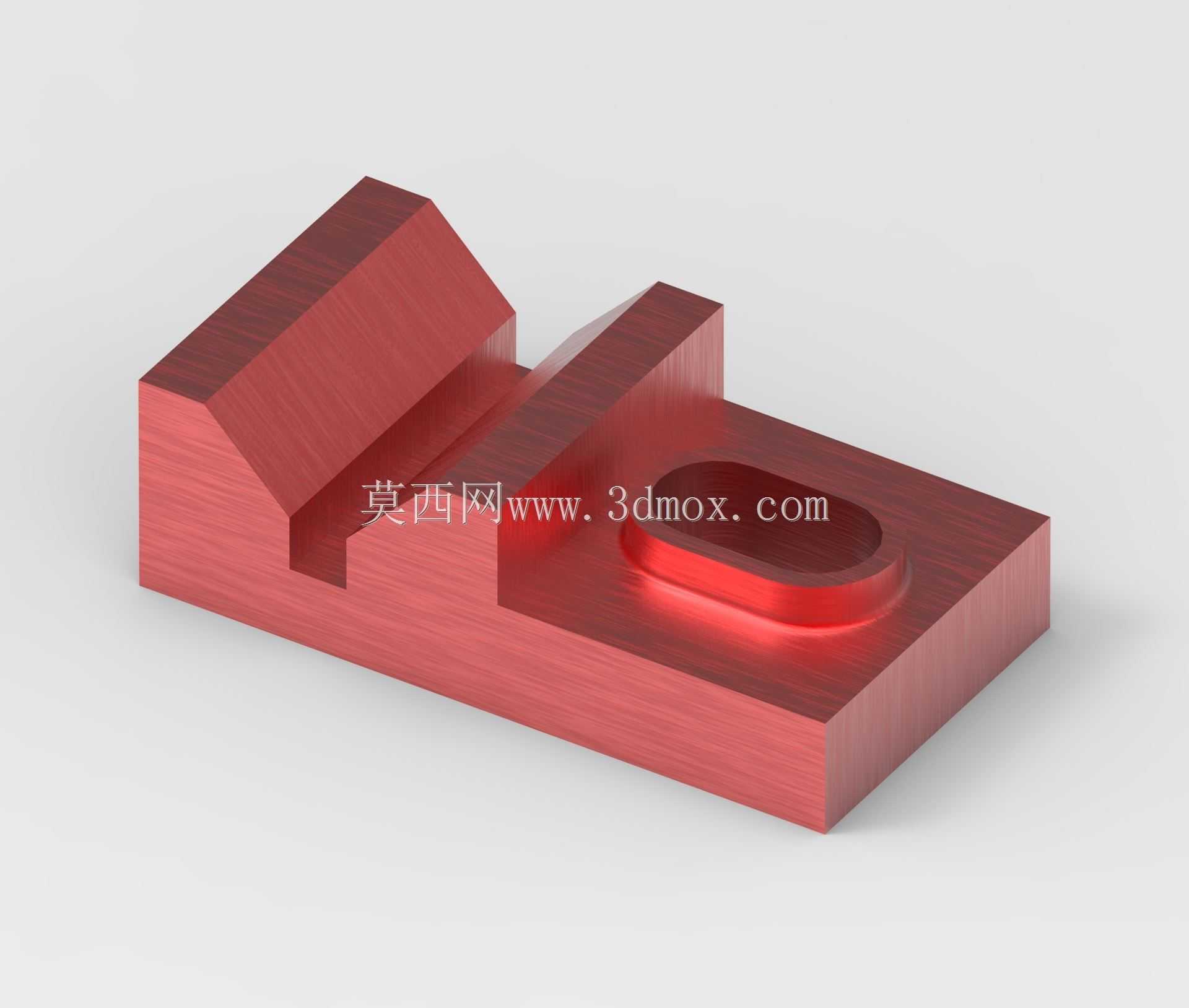

这类带斜向定位结构与腰型沉台的基座零件，多应用在小型自动化生产线的工位定位模块、工装夹具的承载底座以及检测设备的工件支撑单元中，日常工况下主要承担工件承载、位置限定以及配套执行元件的安装固定作用，能在往复式工位切换、轻载压装、尺寸检测等工序里保持稳定的位置精度，避免工件移位带来的加工或检测偏差。从结构设计逻辑来看，零件左侧的斜向凸台与相邻的直角挡边形成了V型类定位卡口，可适配带斜切面的工件侧边定位，无需额外加装定位销就能限制工件两个方向的平动自由度，减少装配时的调整步骤；右侧的腰型沉台做了圆角过渡处理，既可以容纳配套紧固件的头部实现沉头安装，保证安装面无凸起干涉，腰型的长槽设计也预留了一定的安装调整余量，能补偿基座安装时的位置误差，适配不同中心距的配套安装孔位。零件整体采用矩形基体作为主体承载结构，底部为全平面设计，安装时可直接贴合设备台面或工装基板，通过侧边的安装孔实现锁紧固定，整体外形规整无外伸薄壁结构，抗侧向冲击能力较强，在频繁的工件装拆过程中不易出现结构变形。设计时需要重点关注斜向定位面的角度公差与表面粗糙度，角度偏差过大会导致定位工件出现倾斜，直接影响后续工序的加工精度；腰型沉台的深度需要与配套紧固件的头部高度匹配，过浅会导致紧固件突出安装面影响工件放置，过深则会降低沉台位置的结构强度，长期受压紧力作用容易出现沉台边缘塌陷。另外斜向凸台与基体的衔接位置做了直角加强处理，没有多余的减重槽，就是为了提升定位位置的结构刚性，避免长期受工件侧向挤压力出现凸台歪斜的问题。这类基座的安装边界需要结合配套设备的台面尺寸确定，整体长宽尺寸控制在小型工装的适配范围内，不需要额外的转接板就能直接安装在标准型材工作台上，腰型沉台的长度方向与工件进给方向保持一致，可在安装时微调基座位置，保证定位卡口与工件进给轨迹的同轴度要求。
