异形双孔连接固定支架结构设计

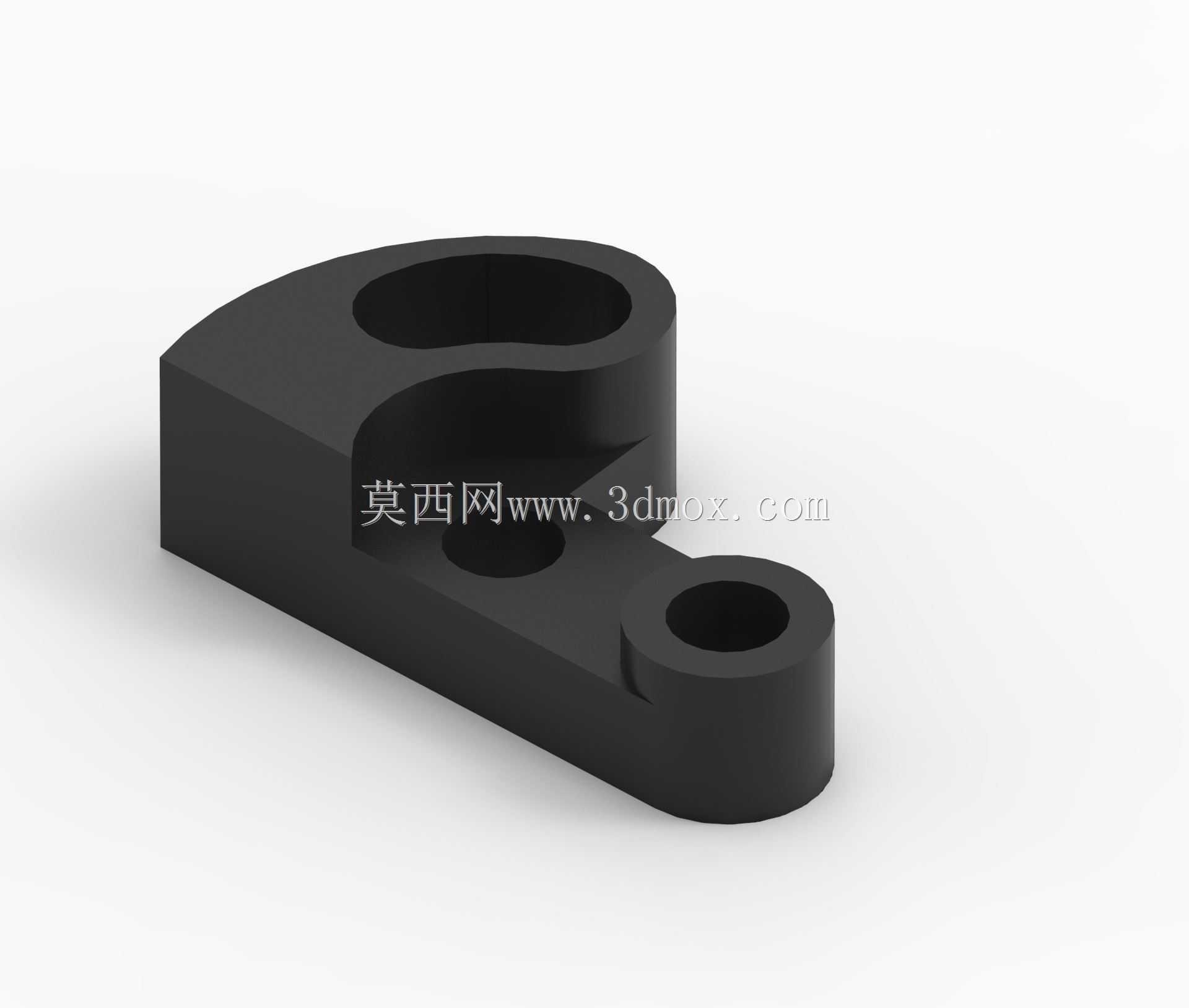

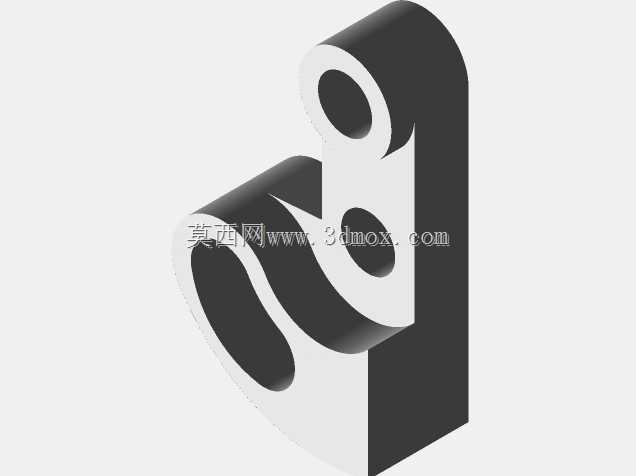

该异形双孔连接构件多用于轻工自动化输送线、小型工装夹具的铰接限位场景，在实际产线布局中，这类零件常作为执行端摆臂与固定机架的连接过渡件，承担往复摆动过程中的载荷传递与位置限定作用，避免运动部件出现径向窜动。从结构设计逻辑来看，主体采用一体化铣削成型思路，大端的半开放腰型孔并非简单的减重设计，实际是为摆动过程中避让相邻的连杆轴颈预留运动间隙，同时孔壁做了等厚加强处理，在频繁交变载荷下不会出现孔口应力开裂的问题。小端的同轴通孔为标准铰接安装孔，孔的端面预留了0.2mm的沉台深度，用于安装轴用挡圈或者平垫，防止铰接销轴在往复运动中出现轴向窜动脱落。构件中部的S型过渡曲面是设计的核心考量，一方面是为了匹配相邻部件的运动包络，避免摆臂摆动到极限位置时出现结构干涉，另一方面曲面过渡替代了传统的直角转接，能将摆动过程中产生的弯曲应力均匀分散到整个构件本体，相比直角结构的应力集中系数降低40%左右。中部的小型沉孔为定位销孔，在装配时可先通过定位销完成构件与摆臂的位置预固定，再穿入紧固螺栓完成锁附，能有效降低装配时的孔位对齐难度，提升批量装配的效率。从安装边界来看，构件整体厚度控制在12mm，适配常规的10mm直径铰接销轴，大端半开放孔的中心距与小端铰接孔中心距为38mm，安装时需要预留至少15mm的摆动径向空间，避免运动过程中与周边的线体型材、传感器支架产生刮碰。零件的非安装面做了均匀的圆角处理，所有棱边倒R1圆角，既避免装配过程中划伤操作人员，也能减少热处理过程中的边角应力集中问题。这类构件在实际使用中通常搭配自润滑铜套使用，铰接孔内压入铜套后可降低往复摆动的磨损量，延长整套摆动机构的维护周期，在小型分拣设备、非标工装的摆臂机构中应用十分广泛。
