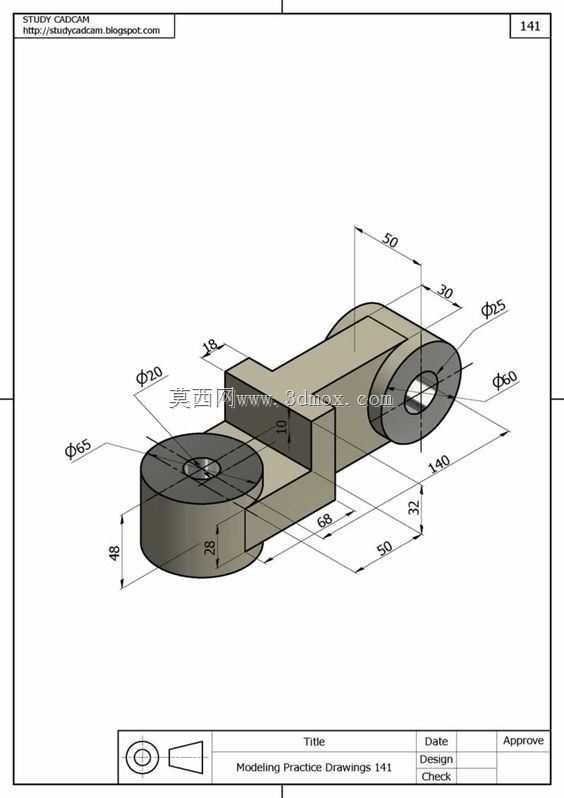

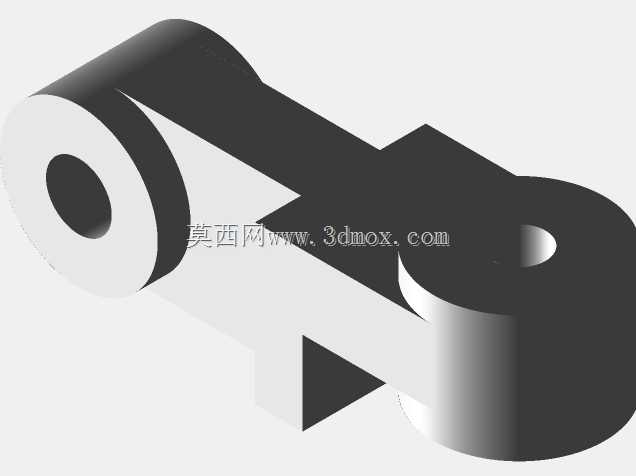

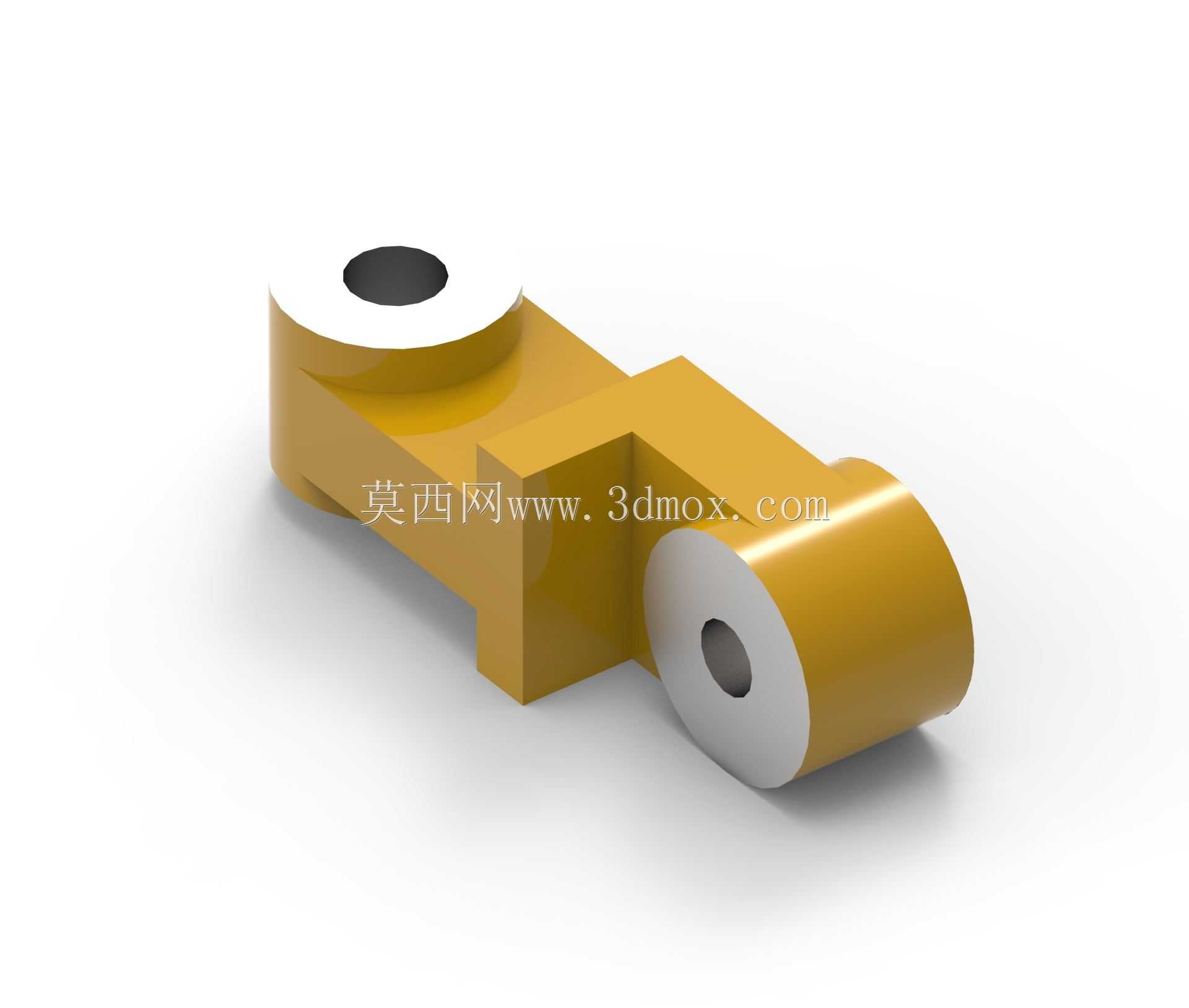

双铰耳式连接支座结构建模设计

这类双铰耳连接支座在工业传动、工装夹具、输送设备的铰接点位应用十分普遍，日常做结构设计时经常会碰到这类需要兼顾铰接转动自由度与刚性支撑的构件。从结构形态来看，两端的同轴铰耳孔是核心功能位，设计时首先要匹配对应销轴的公差带，通常孔位会预留衬套安装余量，避免长期铰接转动磨损基体，中间的连接基体采用了变截面的块状结构，不是等厚设计，主要是在保证整体刚性的前提下削减不必要的材料重量，同时给相邻构件留出安装避让空间。做这类零件建模的时候，首先要敲定两端铰耳的中心距，这个尺寸是安装边界的核心参数，直接决定了整个铰接副的活动行程范围，铰耳的外圆直径要比配套的轴套外径单边留出2-3mm的壁厚，避免受侧向载荷时出现耳板开裂的问题。中间连接段的壁厚要根据实际承载的剪切力、弯矩来核算，通常如果是用在普通工装的定位铰接位，壁厚取铰耳孔直径的0.8-1.2倍就能满足常规载荷需求，如果是用在重型输送线的张紧机构铰接位，还要在基体转角处做圆角过渡，减少应力集中的问题。实际应用场景里，这类零件一端的铰耳会固定在设备机架的安装座上，另一端铰耳会连接摆臂、张紧轮支架或者气动元件的活动端，工作时绕两端销轴做小角度的往复摆动，所以建模时还要注意两个铰耳孔的同轴度公差，要是同轴度偏差超过0.05mm，安装后就会出现销轴卡滞、转动阻力大的问题，长期运行还会出现偏磨。另外铰耳端面的加工余量也要在建模时预留，通常端面要和轴套端面贴合，所以平面度要求要控制在0.02mm以内，避免装配后出现轴向窜动。中间基体上如果需要安装固定其他附件，还要提前预留螺纹孔的位置，建模时要注意螺纹孔的深度不能超过基体的有效壁厚，避免钻穿影响结构强度。很多新手做这类零件建模时容易忽略安装避让的问题，把基体的棱角做的太突兀，实际装配时会和相邻的摆臂、紧固件发生干涉，所以在完成主体结构后，一定要做运动仿真的干涉检查，把摆动行程内所有可能触碰的位置都做倒角或者切边处理。这类零件的材质通常选用45号钢或者铸钢，载荷小的场景也可以用铝合金加工，建模时还要根据所选材质的强度参数调整壁厚，铝合金材质的话壁厚要比钢件增加30%左右，保证刚性满足使用要求。
