带安装耳法兰式导流盆形壳体结构

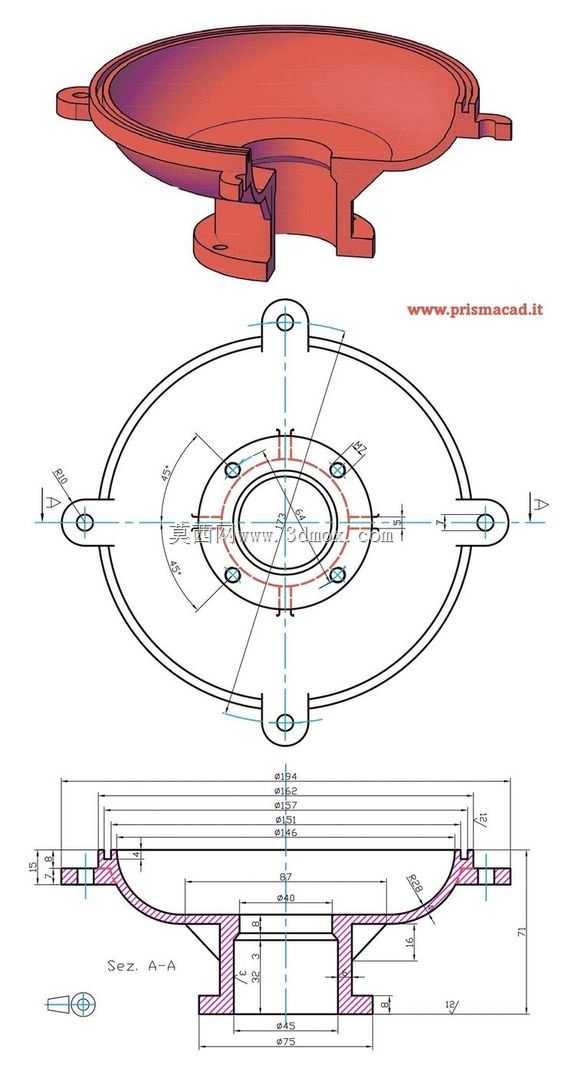

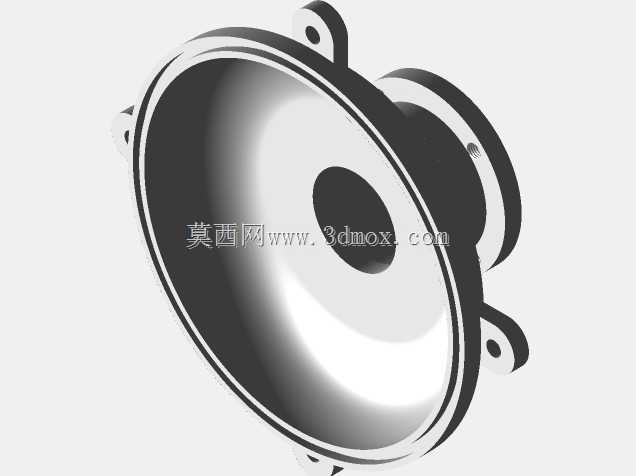

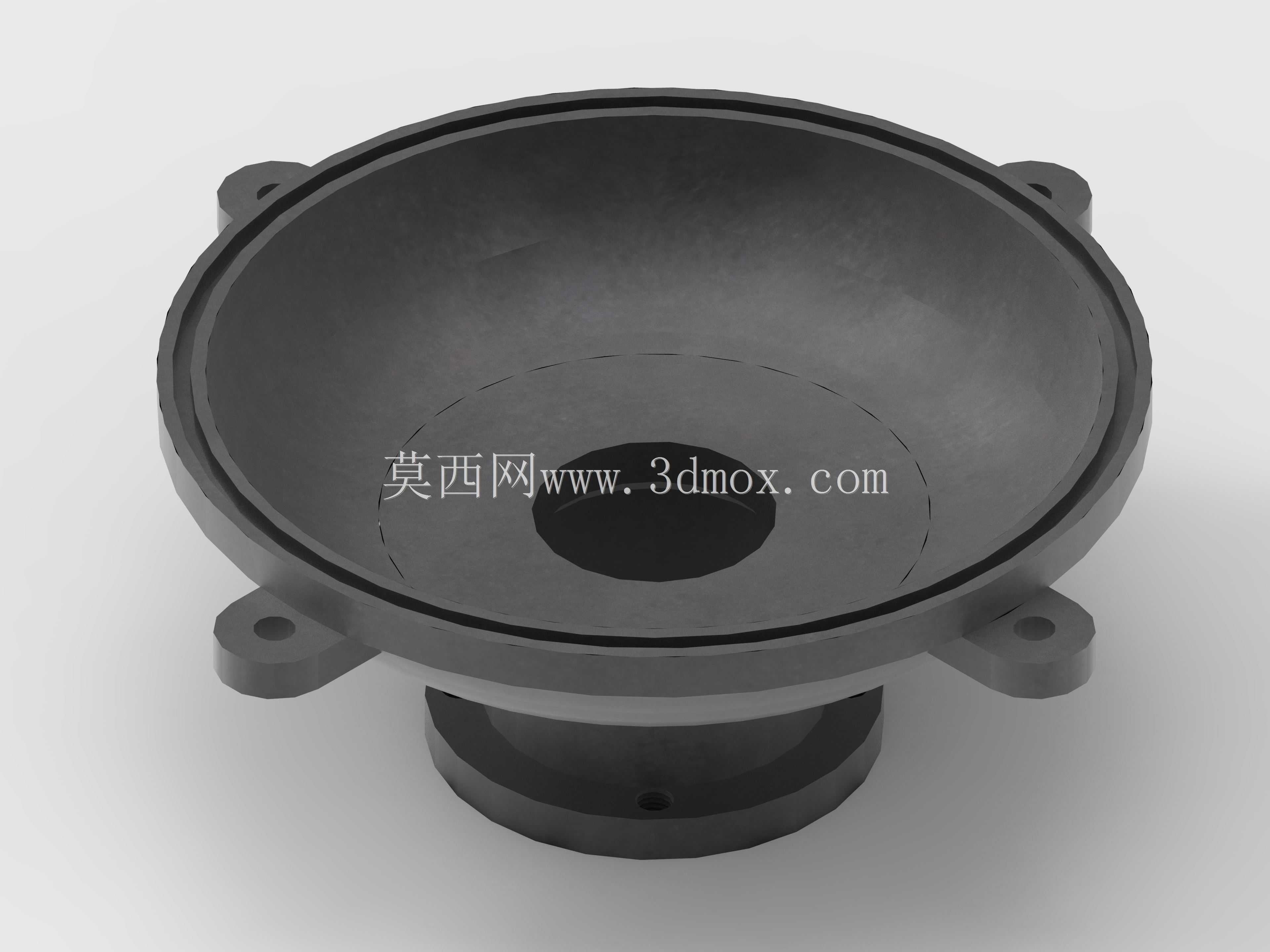

这类带周向安装耳的盆形法兰壳体，常应用在流体输送管路末端、小型风机进风口、散料导流出料端等场景，作为介质导流、承压衔接的核心构件，承担介质转向、接口对接、安装定位的多重作用。从结构设计来看，整体采用深盆形内腔，内壁做平滑圆弧过渡，没有直角突变结构，能有效降低介质流经时的紊流阻力，避免物料在腔体内壁残留堆积，中心位置的通孔为介质流通主通道，下方延伸的短圆柱法兰段用于对接下游管路或者设备接口，法兰端面预留的安装孔可通过紧固件实现与对接件的刚性连接，保证衔接处的密封性能。周向均匀分布的四个带孔安装耳，是整个构件的安装固定点位，耳座与盆体外壁做了加厚过渡处理，避免安装锁紧时应力集中导致耳座根部开裂，安装耳的孔位中心距、孔径尺寸都经过匹配校核，能适配常规的螺栓安装规格，安装时不需要额外做打孔改制，可直接与配套支架或者设备面板对接。设计过程中优先考虑了成型工艺性，不管是采用铸造成型还是钣金冲压成型，外壁的拔模斜度、内壁的过渡圆角都做了合理设置，壁厚保持均匀一致，避免成型过程中出现缩孔、起皱等缺陷，盆口边缘做了加厚翻边处理，既提升了整个构件的刚性，避免受外力挤压出现盆口变形，也可作为密封面放置密封垫圈，提升对接后的密封效果。从安装边界来看，下方对接法兰的外径、端面安装孔的分布圆直径都符合常规管路对接的尺寸规范，周向安装耳的外伸长度控制在合理范围，不会占用过多安装空间，整体高度尺寸适配紧凑安装场景，在小空间的设备布局中也能顺利完成装配。实际使用中，这类构件可根据应用场景匹配不同材质，输送腐蚀性介质时可选用耐腐蚀合金或者工程塑料材质，普通通风、散料输送场景采用普通碳钢或者铝合金即可满足强度要求，内腔的平滑曲面也降低了后期清理维护的难度，不需要复杂的清洁工具就能完成内腔残留介质的清理。结构上没有冗余的设计特征，所有结构都服务于导流、对接、安装的核心功能，在保证结构强度的前提下尽可能控制了整体重量，不会给配套设备带来额外的负重负担。
