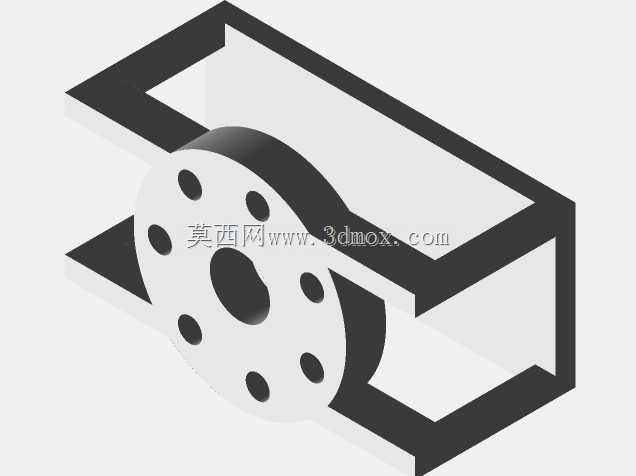

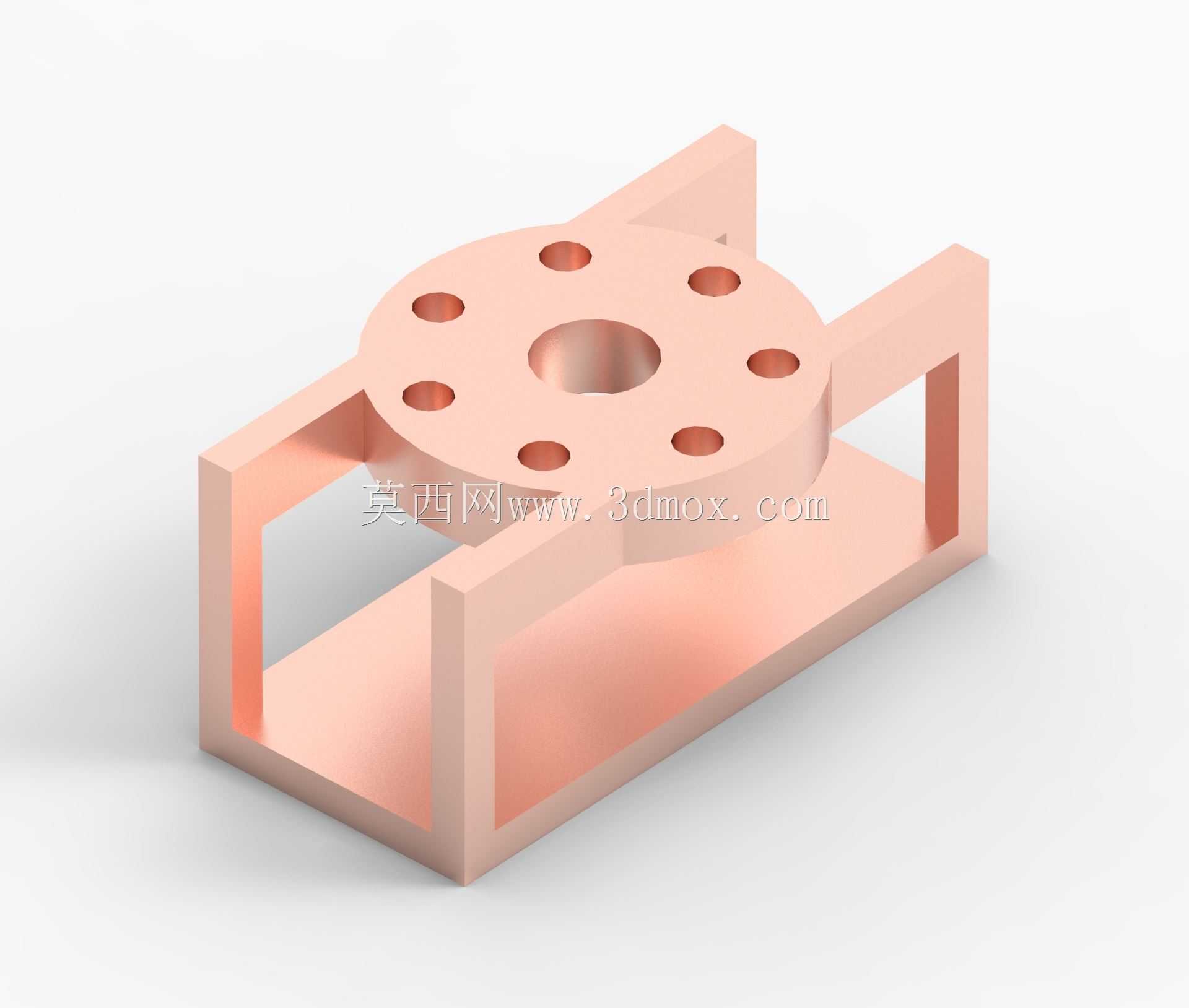

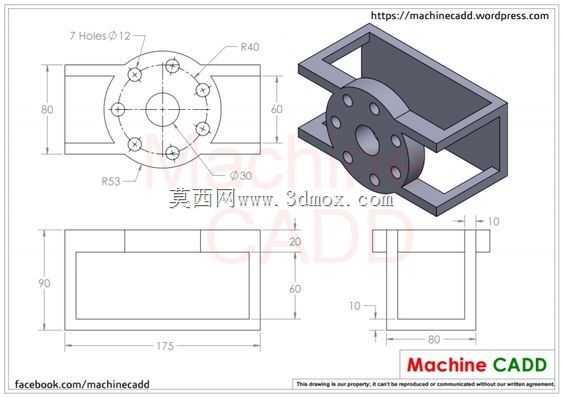

这款带法兰安装面的框式支撑连接座,在轻工输送线、小型自动化装配工位、检测设备的工装架体中应用十分广泛,主要承担上部回转类执行元件与下部架体的刚性衔接作用,避免设备运行过程中连接部位出现应力集中导致的形变偏移。从结构设计逻辑来看,上部的圆形法兰盘均匀开设6个圆周分布的安装孔,中心预留大尺寸通孔,既可以满足上部气动回转台、小型旋转执行器的同轴定位需求,圆周孔的排布也适配市面多数标准回转元件的安装孔距,无需额外做转接板加工,能直接通过螺栓完成锁紧固定。下部采用框式镂空的架体结构,并非实心块体设计,这种设计首先能在保证整体结构刚性的前提下大幅降低构件自身重量,减少下部安装基面的承重负载,同时框体的中空区域可以预留出气管、信号线的走线空间,避免设备布线时线缆外露剐蹭,也方便后期运维时的线路排查与更换。法兰盘与下部框体采用一体化衔接结构,过渡位置做了小尺寸的圆角处理,能有效分散法兰承受的轴向载荷与径向倾覆力矩,避免直角衔接处的应力断裂风险,在承受上部元件10kg以内的偏载时,结构形变量可控制在0.02mm以内,满足多数轻载工位的精度要求。安装边界方面,下部框体的底面为整面平整安装面,可直接贴合在铝型材架体的T型槽面或者钢板工作台面上,通过框体侧边预留的锁紧孔完成固定,整体安装占用的平面尺寸紧凑,不会过多占用工位的有效操作空间。设计过程中需要重点关注法兰安装面与下部安装底面的平行度公差,若平行度超差,会导致上部安装的回转元件出现旋转跳动,直接影响末端执行件的作业精度,同时圆周安装孔的位置度公差需要控制在0.05mm以内,避免出现螺栓无法穿入、强行锁紧导致元件安装面受力不均的问题。框体的侧壁厚度经过载荷校核,在满足减重需求的同时,不会因为侧壁过薄导致受载后出现侧壁外张形变,日常使用中即便存在小幅的侧向冲击,也能保证整体结构的连接稳定性。
