铰接式双孔连接支座结构设计

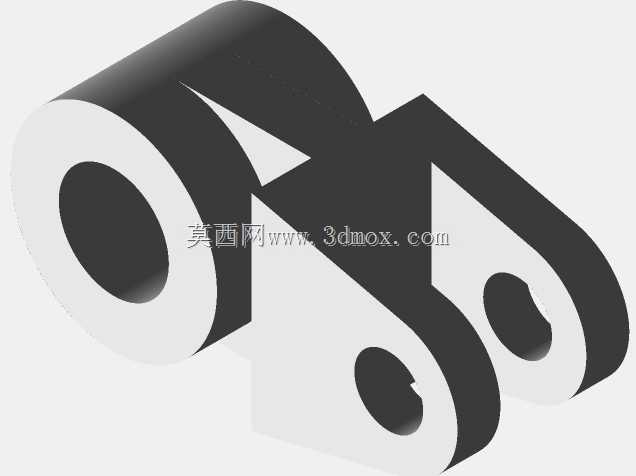

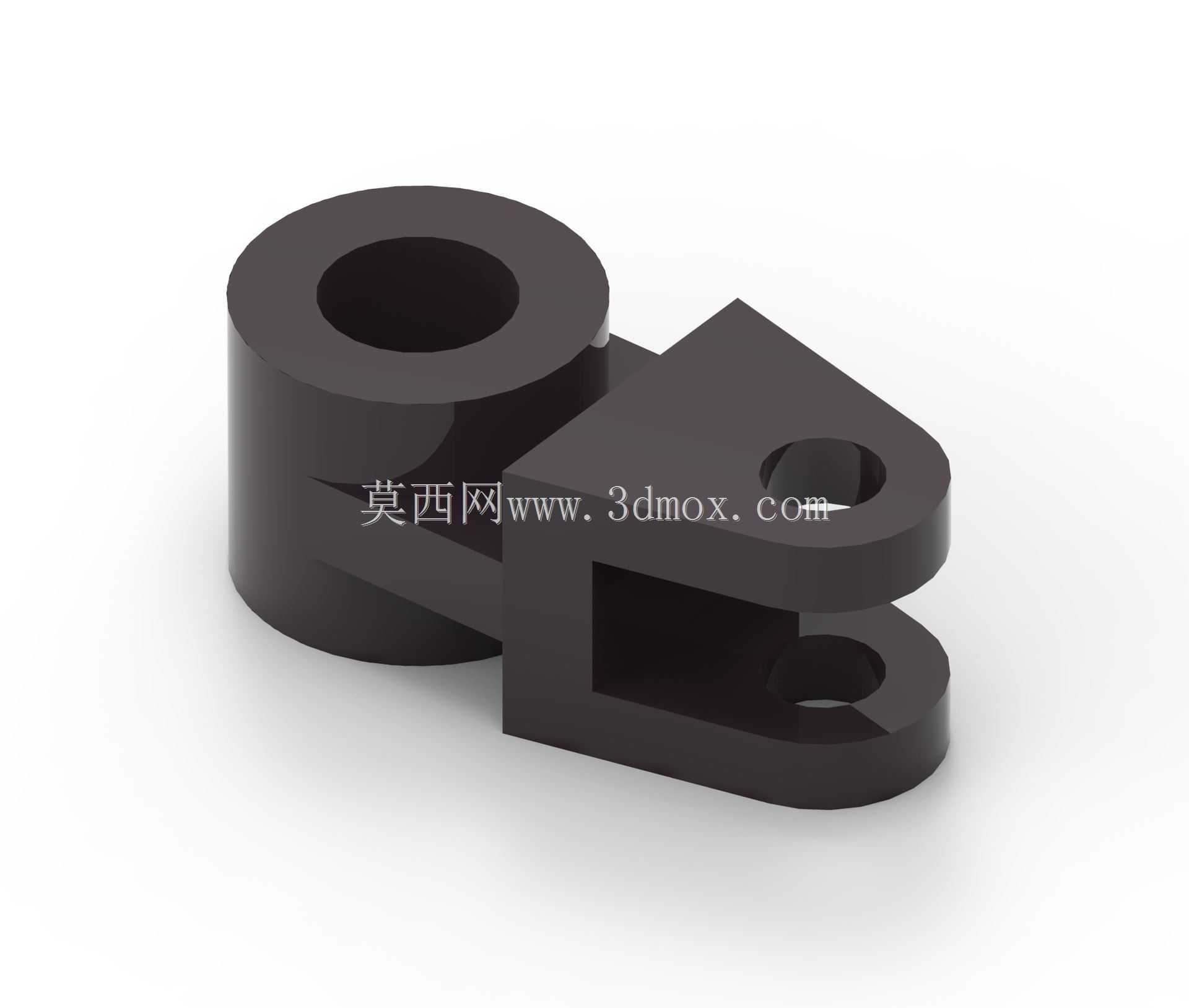

这类带同轴通孔的铰接支座，在轻工输送线、小型自动化工装的摆臂联动结构里应用极广，很多做非标设备的结构工程师在做摆杆、压头的活动连接端时，都会优先选用这类结构形式。从结构布局来看，左侧的大直径厚壁筒是主铰接承载位，通孔用来穿装铰接销轴，厚壁的设计是为了降低销轴受径向载荷时的接触应力，避免长期往复摆动出现孔壁磨损失圆，筒身的轴向长度需要匹配对应安装位的铰接座间距，保证销轴装配后不会出现悬臂受力的情况。右侧的叉形双耳结构是从动连接端，上下两个同轴的小孔用来装配套装在摆臂端的小直径销轴，中间的镂空槽是给摆臂的连接端预留的装配空间，槽宽尺寸需要比摆臂连接端的厚度大0.2到0.5毫米，既保证装配时能顺利插入，又不会因为间隙过大导致摆动过程中出现横向窜动。中间的三角加强筋是整个零件的刚度核心，连接左侧主筒和右侧叉形座的位置是应力集中的高发区，三角筋的斜边角度做了45度过渡，没有尖锐的内角，能有效分散摆动载荷传递时的应力，避免设备长期运行后在转角位置出现疲劳裂纹。设计这类零件的时候，首先要确认的是安装边界：左侧主筒的外径不能超过周边固定座的安装槽宽度，否则装配时会出现干涉；右侧叉形耳的外轮廓宽度要匹配摆臂连接端的开口尺寸，两个小孔的同轴度公差要控制在0.02毫米以内，不然销轴穿装后会出现卡滞，摆动时阻力过大甚至磨坏销轴表面。主筒的通孔和叉耳的小孔中心距是核心尺寸，这个尺寸直接决定了联动机构的摆动行程，设计时需要结合整个连杆机构的运动仿真结果来确定，不能随意改动，否则会导致整个机构的运动轨迹出现偏差，无法实现预设的动作。零件的所有外露棱边都做了0.5毫米的倒角，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中的点位，提升零件的抗疲劳性能。实际选型应用时，要根据承载的径向力大小调整筒壁和耳片的厚度，如果是用于有冲击载荷的工位，还可以在主筒的通孔内压装铜套或者自润滑轴承，降低铰接转动时的磨损，延长零件的使用寿命，不需要整体更换支座就能完成维护，降低设备的运维成本。
