多孔减重式传动带轮结构设计

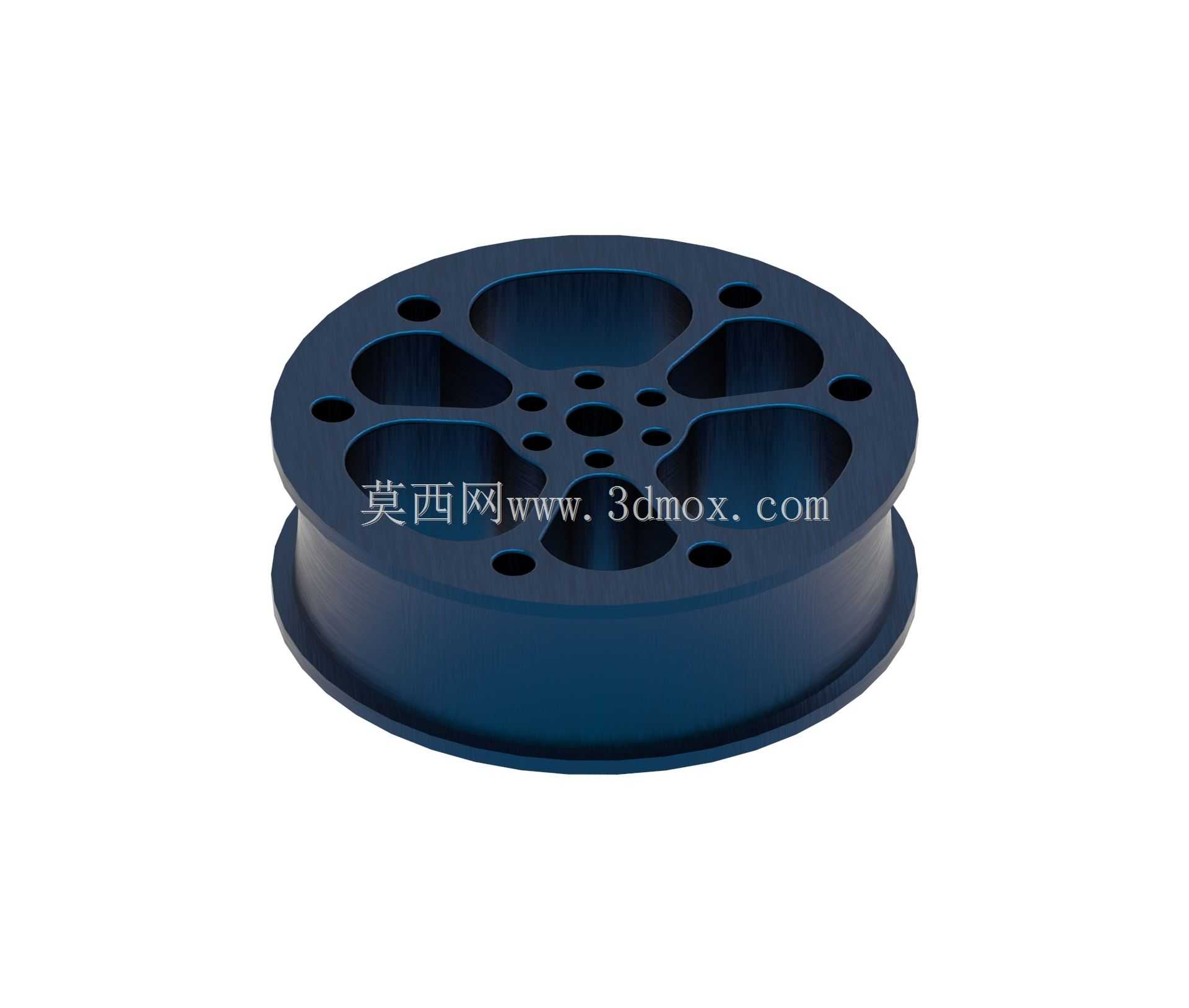

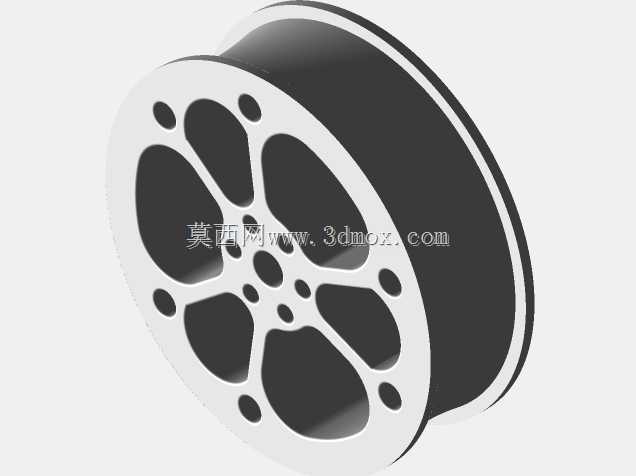

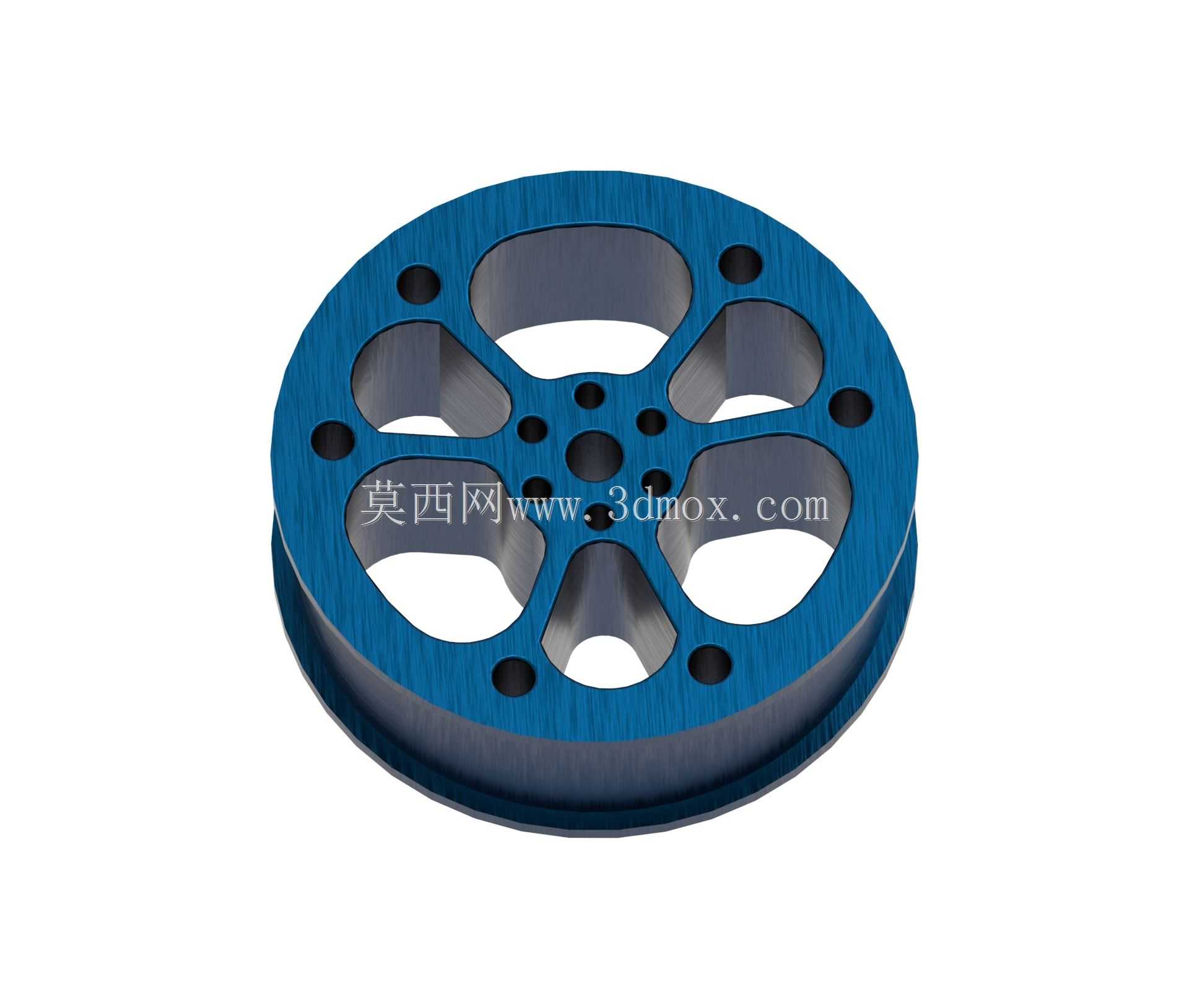

这类带轮结构常应用在中小功率的动力传输场景中，比如轻工输送设备、小型自动化产线的动力端、桌面级加工设备的主轴传动单元，依靠带与轮槽侧面的摩擦力传递扭矩，相比齿轮传动具备缓冲吸振、过载打滑保护动力端的特性，适合中心距较大的传动布局。从结构设计逻辑来看，轮体采用盘式中空布局，中间的轮毂区域预留轴孔与键槽安装位，可与不同直径的传动轴配合，轮缘部分做了适配标准V带或平带的弧面轮廓，保证传动过程中带体不会出现跑偏脱落的问题。轮辐区域没有采用实心结构，而是做了多组对称分布的异形镂空孔，同时在孔位周边均匀布置小直径安装孔，一方面是在保证轮体结构强度、满足传动扭矩下的刚度要求的前提下，尽可能降低轮体自身的转动惯量，减少设备启动、换向过程中的惯性冲击，降低动力端的负载损耗；另一方面这些均匀分布的小孔也可作为动平衡校正的工艺孔，方便加工完成后对轮体做动平衡调试，避免高速回转时出现振动异响，提升传动平稳性。设计时需要重点把控几个安装边界尺寸：首先是轮缘的外径尺寸，直接决定了传动比的匹配精度，需要配合主动轮直径、中心距核算带长是否符合标准件规格；其次是轮毂的内孔直径与键槽尺寸，要与适配的传动轴直径、键的规格形成公差配合，过松会出现传动打滑啃伤轴面，过紧则会导致装配困难、后期维护拆卸不便；再者是轮体的总厚度尺寸，要匹配所用传动带的宽度，预留适当的轴向窜动余量，避免带体与轮缘侧面发生持续摩擦磨损。另外轮体的端面做了倒角处理，去除加工后的锐边毛刺，既避免装配时划伤操作人员，也能防止带体侧边被锐边割损，延长传动带的使用寿命。这类镂空结构的带轮相比实心带轮，重量可降低百分之四十左右，在对设备自重有要求的移动类传动设备、或者需要频繁启停的传动工位上，优势会更加明显，同时对称的镂空结构也不会影响轮体整体的应力分布，在额定扭矩负载下，轮辐位置的应力集中点都落在材料许用应力范围内，可满足长期连续运转的使用需求。
