双层带肋腰形孔铰接安装固定支座结构

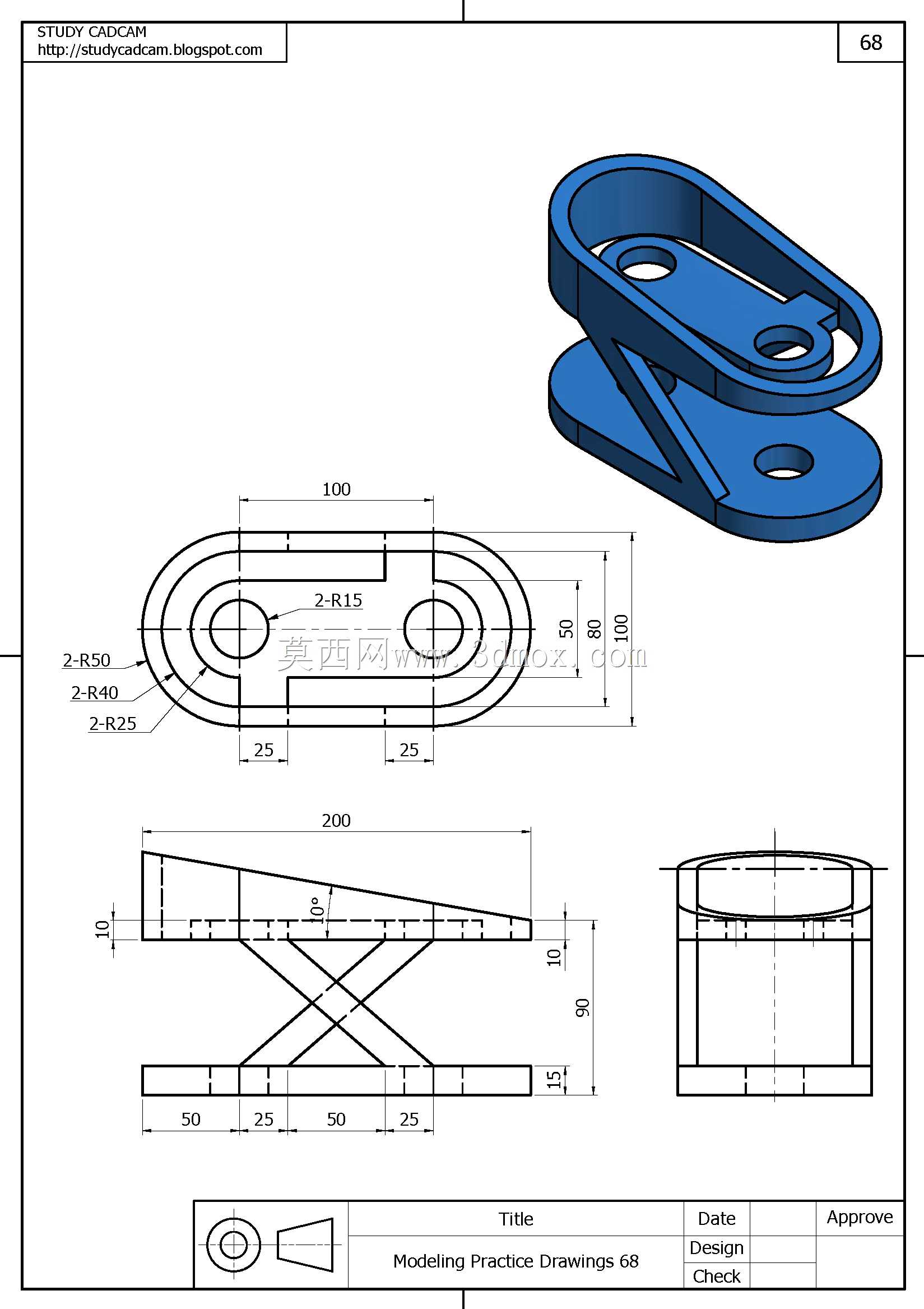

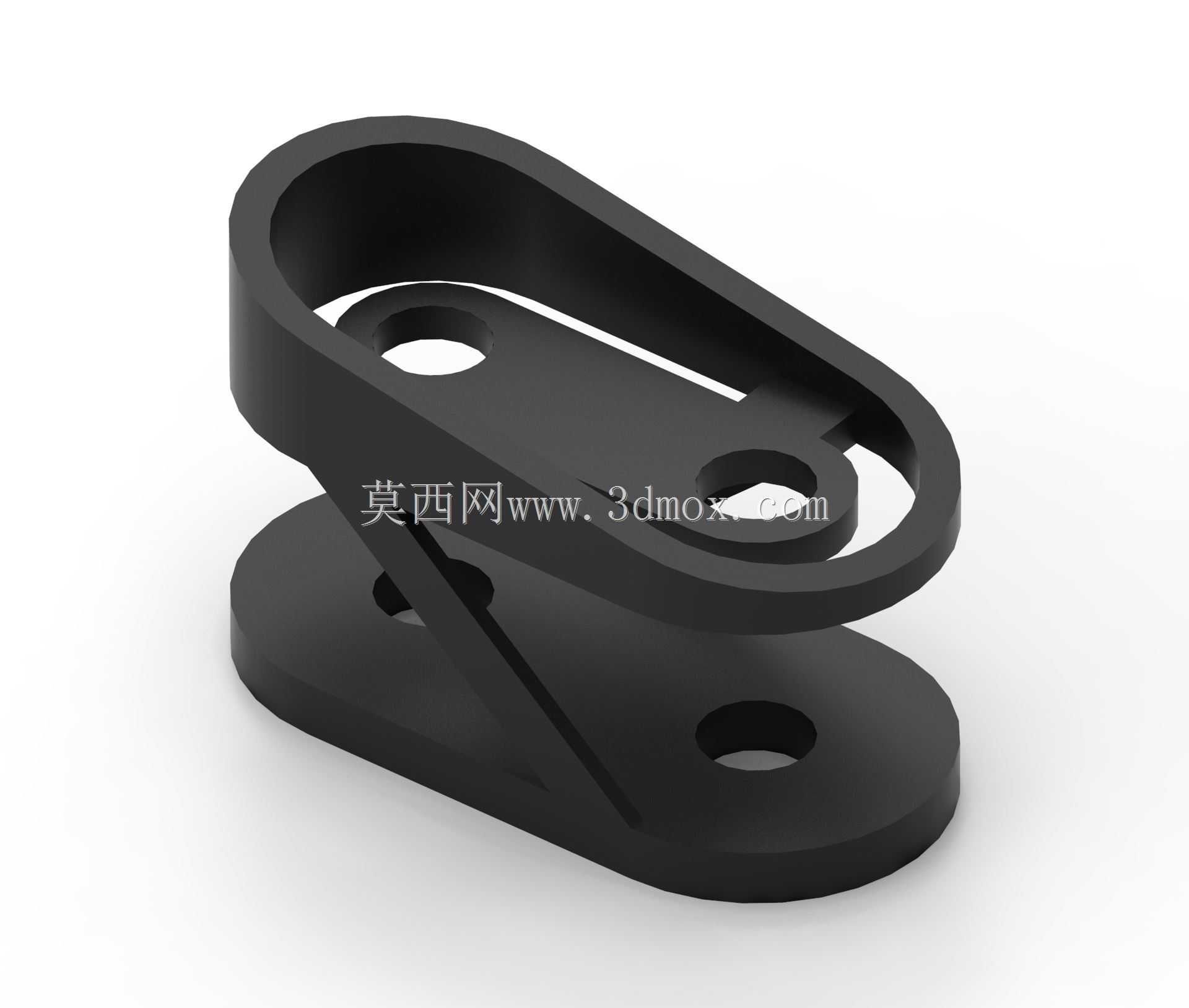

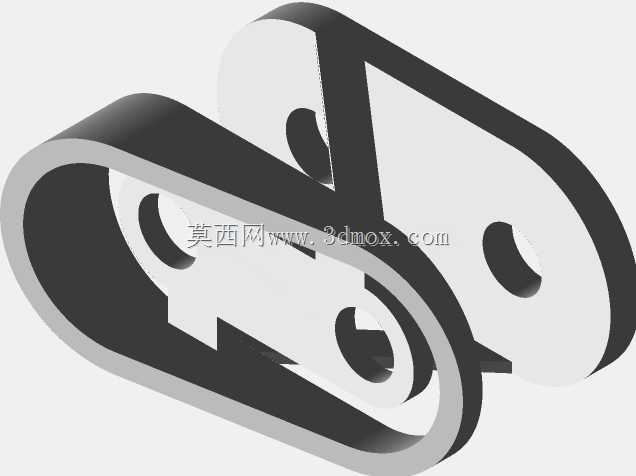

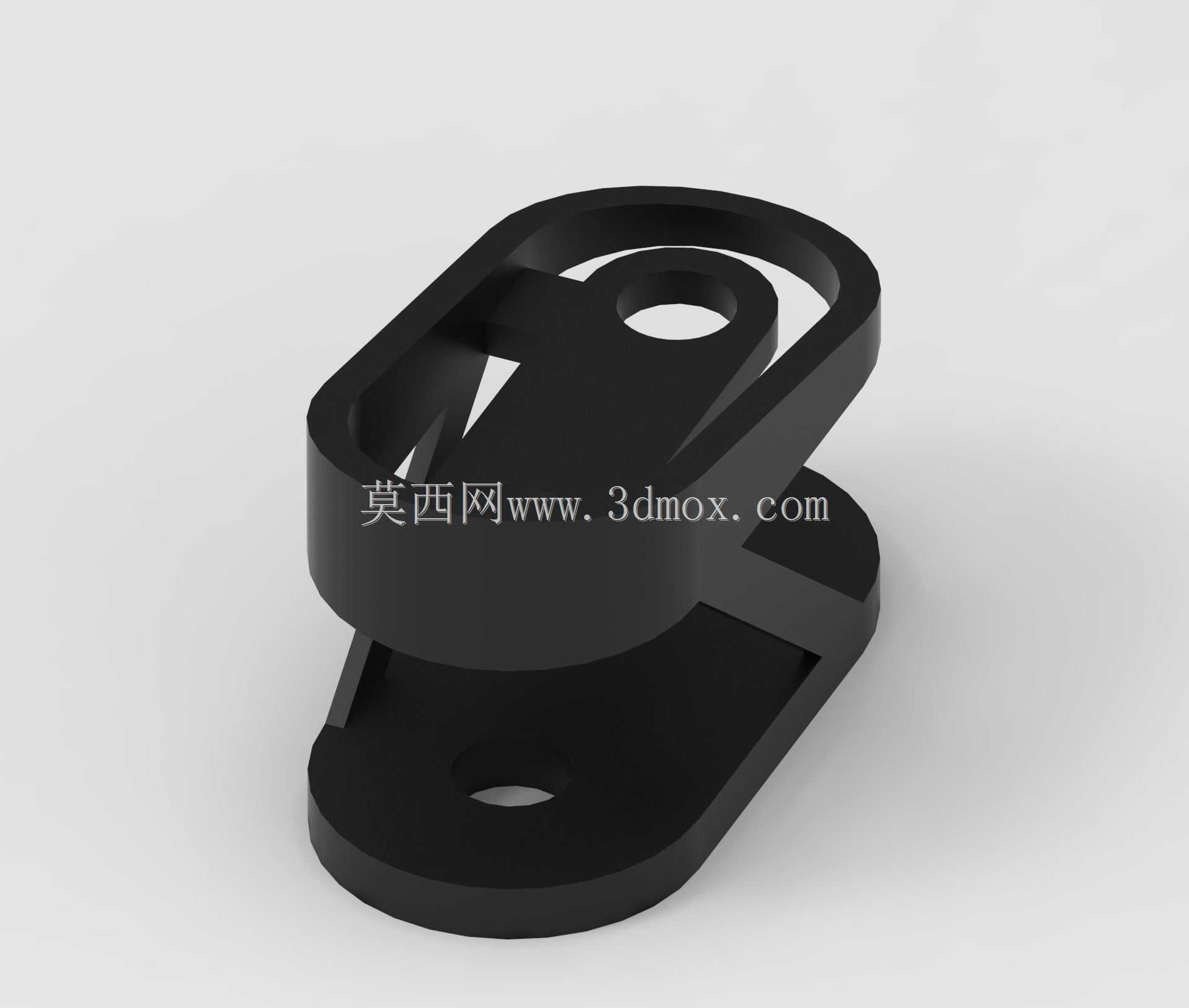

该结构件属于设备连接固定类支撑部件，主要应用在轻工输送设备、小型自动化装配线、户外便携折叠机具的铰接连接点位，承担两个相对转动部件之间的载荷传递与位置约束功能，可在存在小幅角度摆动的连接场景中替代传统焊接支座，降低装配阶段的对位调整难度。从结构设计逻辑来看，部件采用上下两层平行安装板的布局，下层板为完整腰形轮廓平板，板面开设两个同轴圆形通孔，用于穿装螺栓完成与基础安装面的固定，孔位间距经过匹配标准M6螺栓安装间距设定，可直接适配常见的铝型材端面安装孔位，无需额外加工转接板。上层板为带环形围边的框式结构，围边高度根据铰接件的转动行程预留足够间隙，避免摆动过程中出现结构干涉，上层板同样开设两个安装孔，其中一个孔位与下层板对应孔位保持同轴，用于穿装铰接转轴，另一孔位用于固定待连接的摆动部件，上下层之间设置三角形加强筋，筋板厚度与主体壁厚保持一致，在不额外增加整体重量的前提下，提升两层板之间的抗扭、抗弯载荷能力，避免长期受交变载荷作用出现连接部位开裂变形。外形尺寸方面，整体高度控制在45mm以内，下层板最大轮廓长度为82mm、宽度为32mm，安装孔中心距下层板边缘的距离预留足够的螺栓扳手操作空间，上层板围边的内圈轮廓与下层板外形保持同比例缩放，转动间隙均匀控制在2mm，既可以避免铰接摆动时出现卡滞，也能减少外部粉尘进入铰接转轴部位，降低日常维护的润滑频次。实际选型使用时，需要注意铰接转轴的直径与上层板转轴孔的公差配合，若用于存在振动的设备场景，可在孔位内嵌装铜套提升耐磨性能，安装时先固定下层板与基础面的连接螺栓，待上层铰接部件对位调整完成后再锁紧转轴紧固件，可大幅提升现场装配的效率。该结构的壁厚采用均匀等厚设计，适配注塑、3D打印、铣削加工等多种加工工艺，不同材质选型可对应不同的载荷场景，采用尼龙材质加工可用于低载荷的民用机具，采用铝合金或不锈钢加工可用于工业设备的长期重载连接场景。
