带安装法兰的拱形支撑固定座结构设计

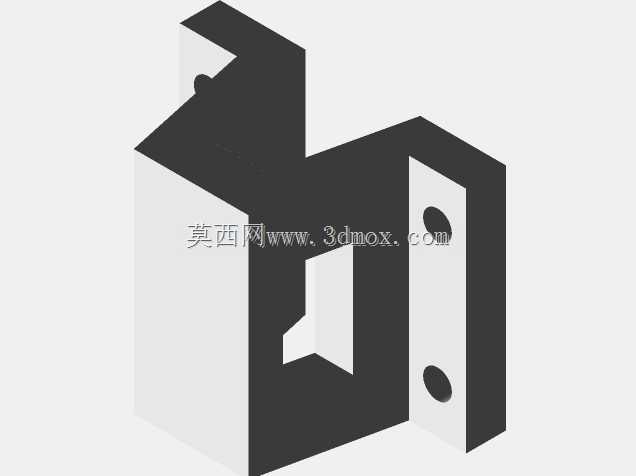

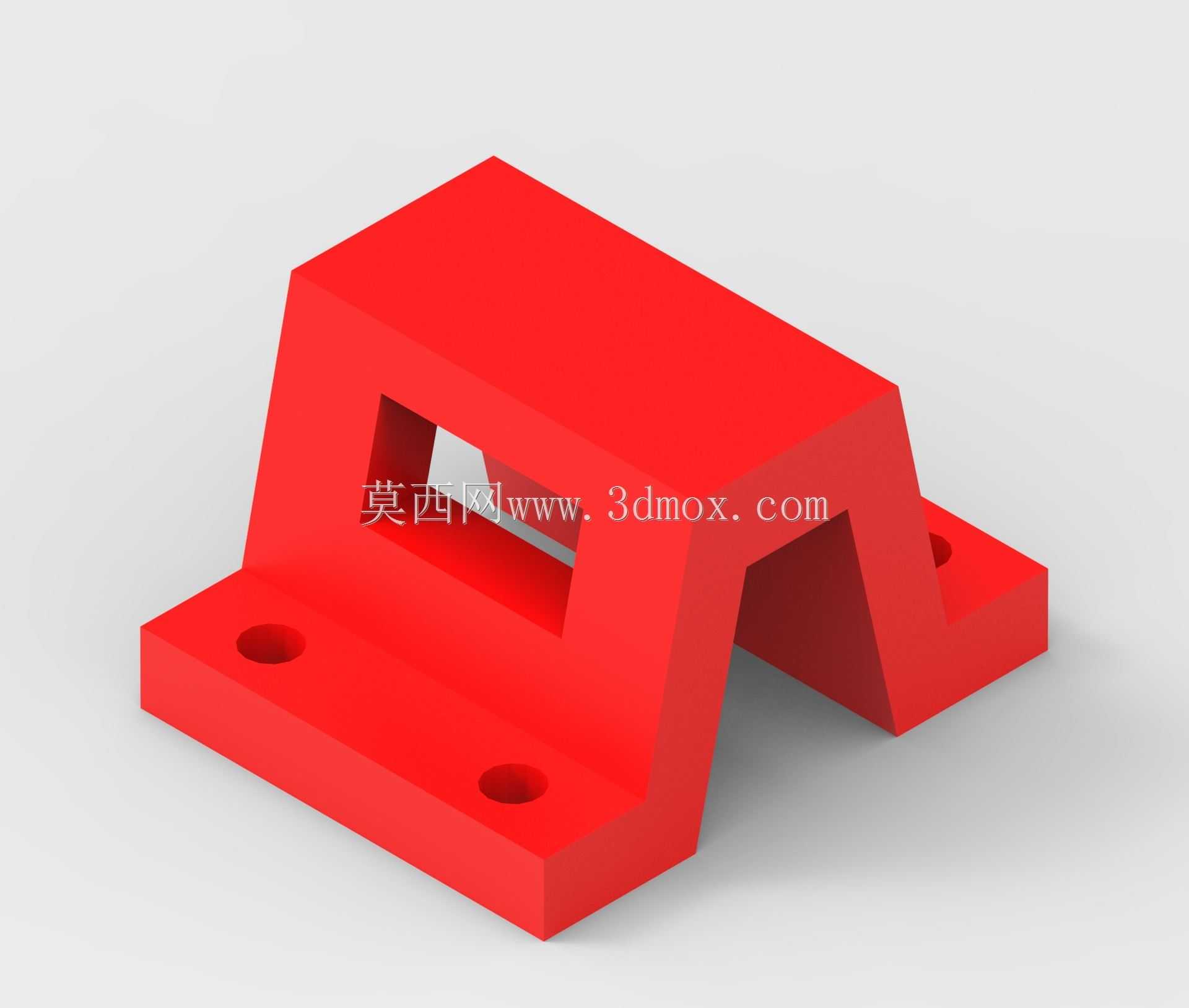

这款支撑固定座在轻工自动化输送线、小型工装夹具台架、电子设备内部安装框架场景中十分常见，主要承担横向构件的承托、定位与载荷传递作用，区别于常规平板式支座，其拱形镂空结构能在同等耗材用量下获得更高的垂直方向抗弯刚度，同时减少整体自重，降低安装面的载荷负担。从结构设计逻辑来看，底部双侧向外延伸的安装法兰是整个零件的安装基准面，法兰上预留的两个沉头安装孔，适配M4-M6规格的内六角圆柱头螺钉，安装时可将螺钉头完全沉入孔内，保证法兰底面与安装基面完全贴合，不会出现螺钉头凸起导致的安装翘曲问题，两个安装孔的中心距公差可控制在±0.1mm范围内，满足普通工装的定位精度要求。中间的拱形桥接结构并非简单的造型设计，其内侧的矩形镂空区域一方面可以为穿过的管线、小型传动杆件预留避让空间，避免支座与其他运动部件发生干涉，另一方面拱形的受力结构能将顶部承载面的垂直载荷均匀分散到两侧的法兰支撑腿上，相比直角支撑结构，可有效降低转角处的应力集中系数，在承受周期性振动载荷时不易出现根部断裂的问题。顶部的平整安装面是主要的承载接触面，表面粗糙度可达到Ra3.2，能够保证被支撑构件与支座的贴合度，不会出现局部点接触导致的载荷集中。设计时需要注意的安装边界尺寸包括：底部法兰总宽度需匹配安装基面的可用宽度，拱形结构的内空高度要大于被避让构件的最大外轮廓尺寸至少2mm，预留足够的装配调整间隙，顶部承载面的长度要覆盖被支撑构件的安装接触面，避免出现悬臂承载的情况。在实际选型应用中，这类支座常采用PA66加玻纤注塑成型或者铝合金压铸成型，前者绝缘性好适合电子设备内部安装，后者强度更高适合工业设备的重载支撑场景，建模时需要注意安装孔的沉头深度、拱形结构的过渡圆角参数，圆角半径一般取壁厚的0.5-1倍，避免注塑或压铸时出现应力开裂、填充不满的工艺缺陷，同时两侧支撑腿的拔模斜度控制在1°-1.5°，满足成型工艺的脱模要求，不需要额外做后期的机加工修正就能直接使用。
