带侧耳多孔法兰式连接基座结构设计

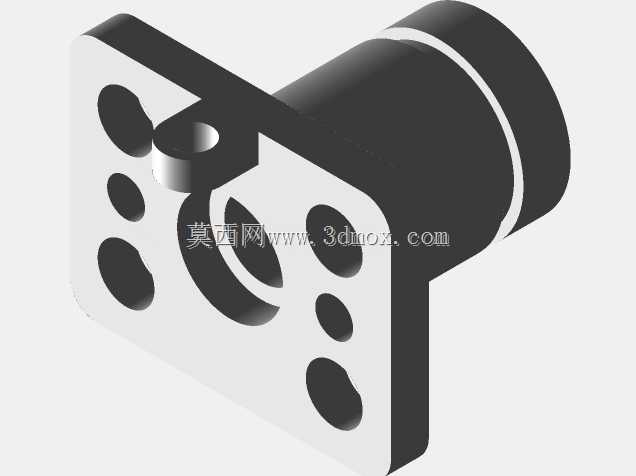

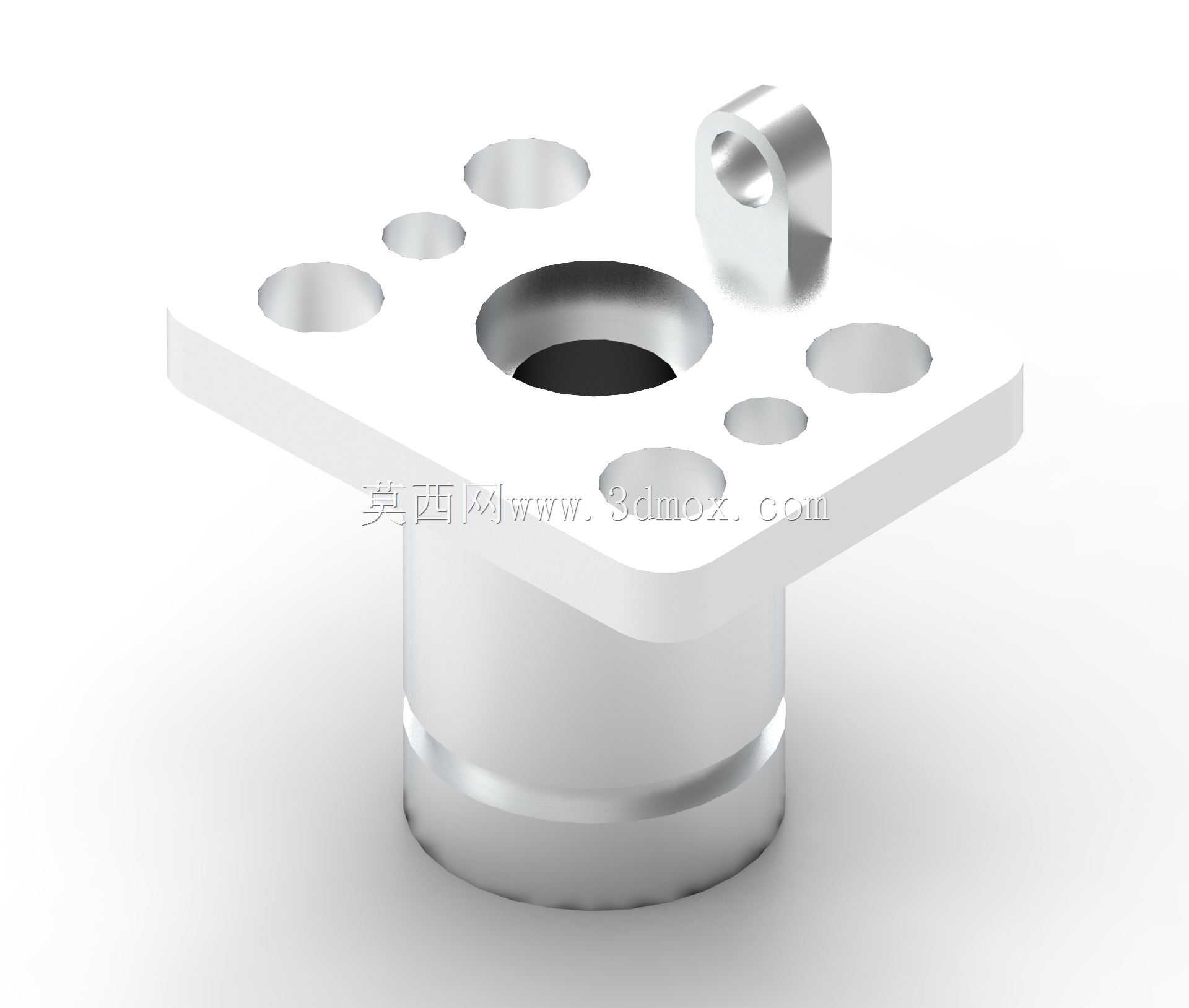

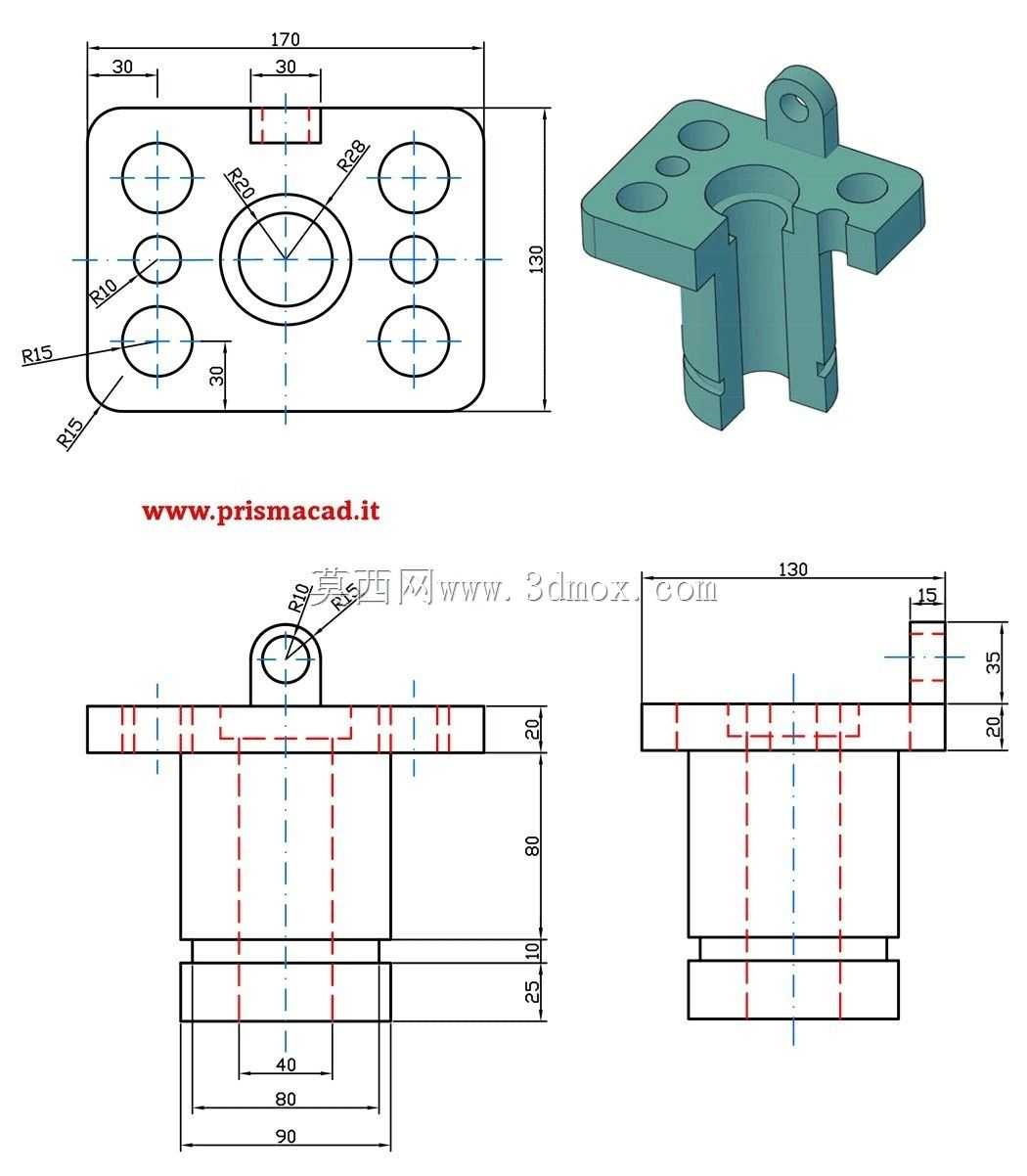

该类带侧耳的多孔法兰式连接基座，多应用在流体管路转接、小型执行元件安装、气动液压元件的工位固定场景中，作为中间承载转接件，承担上部元件定位、下部管路对接、侧向辅助挂装的多重作用。从结构设计逻辑来看，下部圆柱段为插入式定位段，可直接嵌入对应管径的安装孔或管路接口内，圆柱段外壁预留的环形槽可加装密封圈或挡圈，实现轴向定位与径向密封，避免对接位置出现松动或介质渗漏。上部法兰盘采用非对称多孔布局，不同孔径的安装孔对应不同规格的紧固螺栓，可适配多种安装孔位的对接元件，无需额外制作转接板即可完成跨规格元件的安装固定，法兰盘中心的大通孔为介质流通或轴类零件穿过预留通道，孔径尺寸与下部圆柱段内孔保持同轴，保证流道顺畅或轴件运动无卡滞。法兰盘边缘延伸出的带孔侧耳，主要用于辅助吊装、穿装防脱销或者挂载侧向管线，在设备维护拆解时可通过侧耳孔穿入撬棍辅助分离对接面，也可在安装时穿入定位销实现快速对位，避免法兰盘转动错位。设计过程中需重点控制各安装孔与中心通孔的位置度公差，下部圆柱段与法兰盘的垂直度公差需控制在机械安装通用公差范围内，保证安装后对接面贴合严密，无偏斜导致的应力集中。安装边界方面，下部圆柱段的外径与插入深度需匹配对应安装基座的孔位尺寸，法兰盘的外轮廓尺寸需预留螺栓拆装的扳手操作空间，侧耳的突出长度需避开周边相邻元件的运动范围，避免安装后出现运动干涉。这类基座常采用铝合金或不锈钢材质加工，铝合金材质多用于低压气动、轻量化设备场景，不锈钢材质则适配有防腐要求的流体输送、户外设备场景，不同材质的选型可根据实际工况的载荷、腐蚀环境灵活调整。法兰盘上的小孔径安装孔主要用于穿装小规格紧固螺钉，实现轻载元件的固定，大孔径安装孔则用于穿装高强度螺栓，承担主要的承载载荷，非对称的孔位布局可起到防错装作用，避免安装时法兰盘角度错位导致侧耳位置偏离预设的挂装点。
