三臂铰接式联动支架结构设计

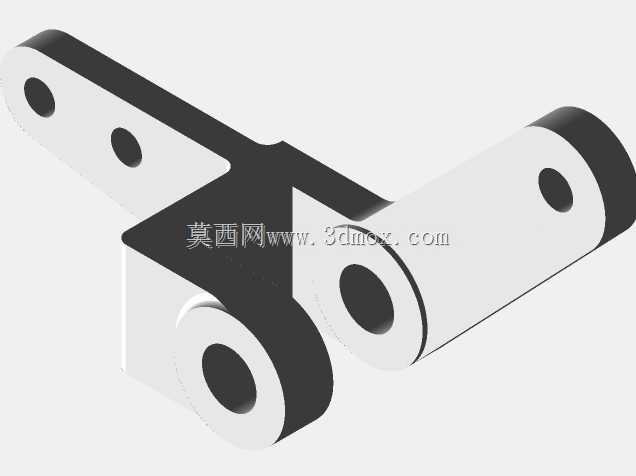

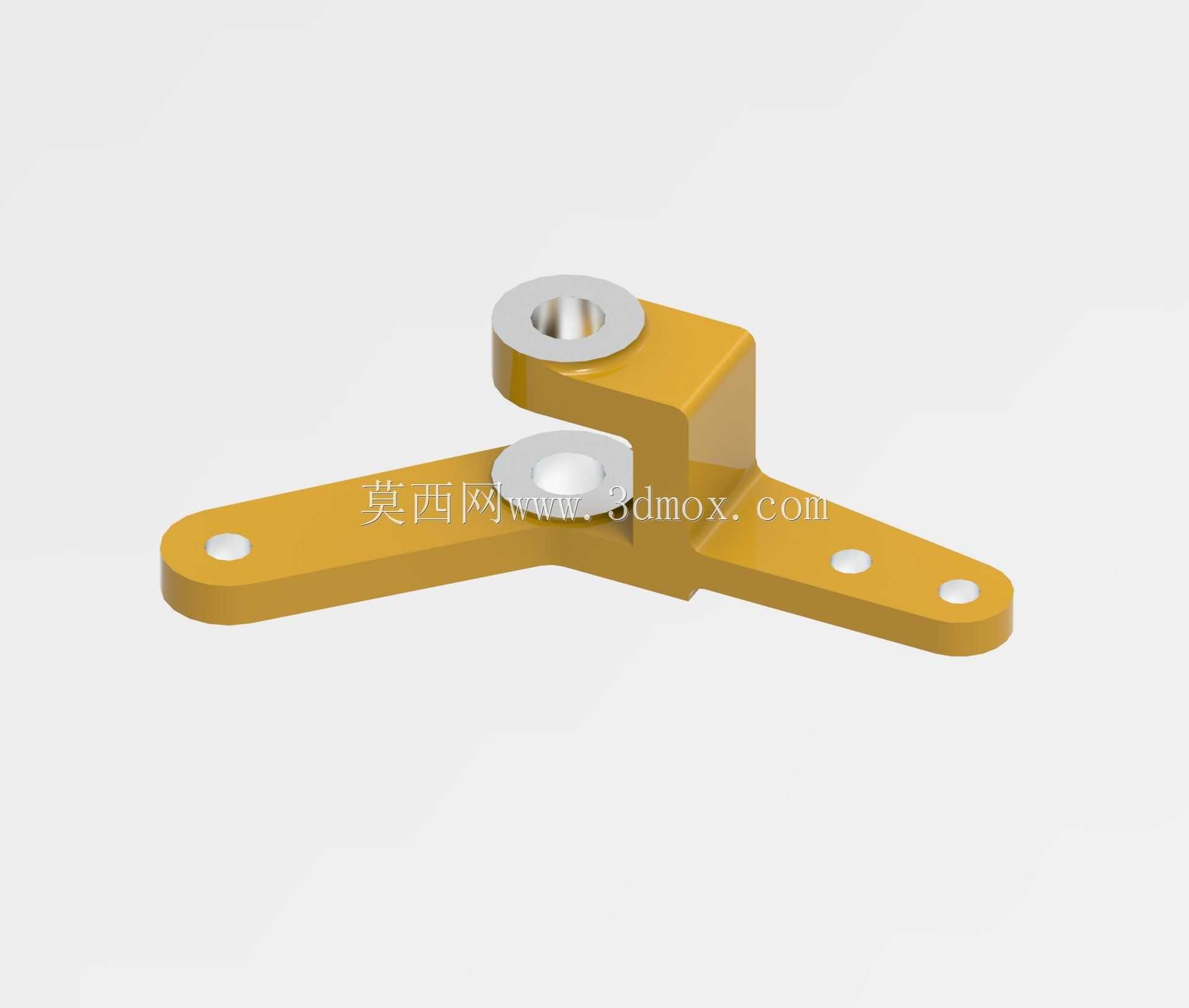

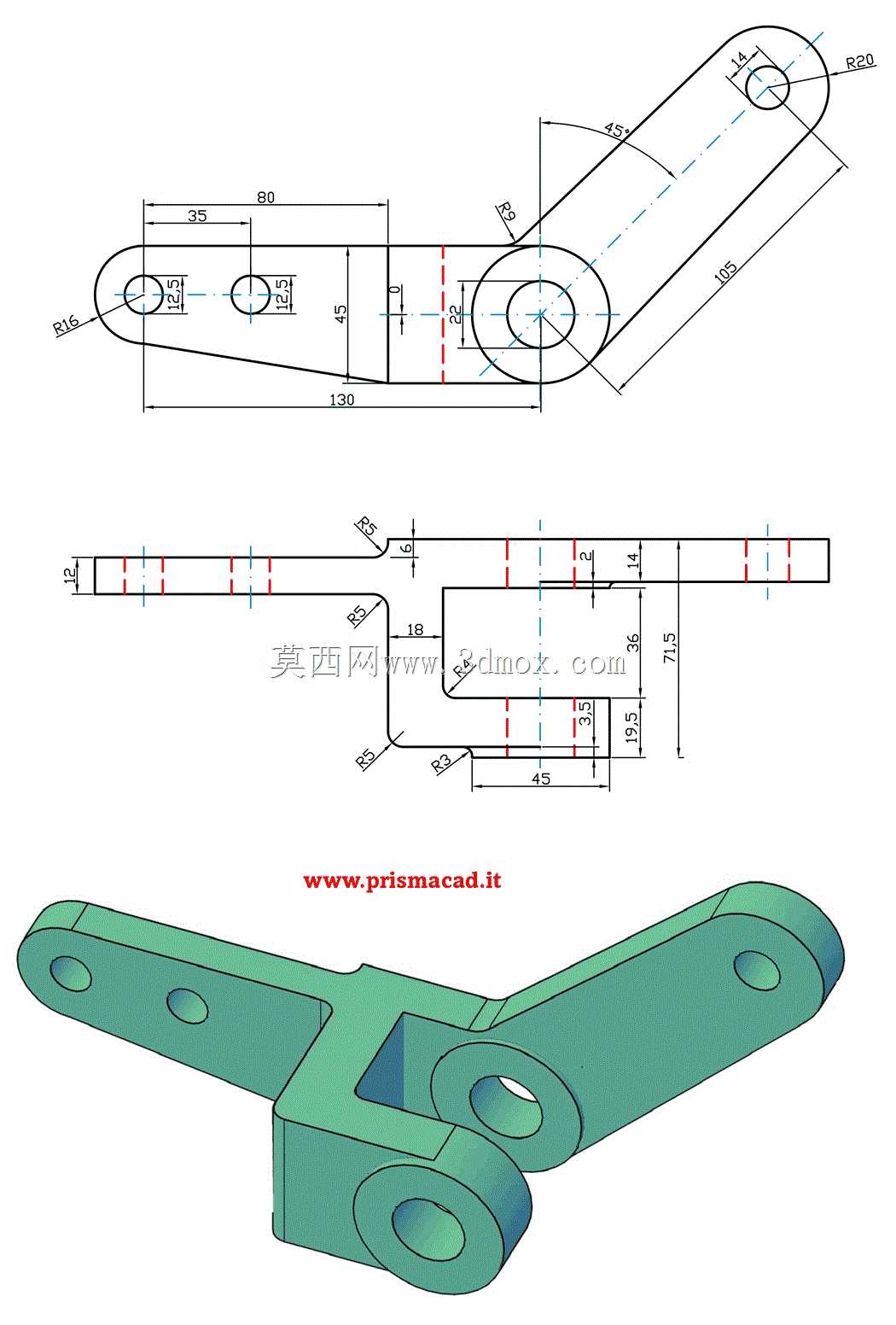

这类三臂铰接联动构件，常应用在轻工自动化设备的连杆传动组、小型工装夹具的角度调节机构，以及部分民用五金的联动锁止结构中，核心作用是实现单输入点下的多方向同步传动，将上部铰接点的旋转动作，通过中部的一体基座分流到三个延伸臂端，带动末端执行件完成同步开合、角度偏转或是多点位同步压紧动作。从结构设计逻辑来看，构件采用一体成型的基座设计，上部设置两个同轴叠放的铰接孔位，靠上的孔位为贯穿式光孔，用于穿装铰接销轴作为整个构件的旋转支点，孔位边缘做了加厚凸台处理，避免销轴长期受径向剪切力时出现孔位变形，靠下的叠层凸台则用于贴合相邻传动件的端面，控制轴向装配间隙，减少传动过程中的轴向窜动。三个延伸臂采用等厚度的扁平结构设计，臂身沿基座向外呈放射状分布，每个臂端都设置了小型安装孔，用于铰接末端的传动拉杆或是安装压头、拨块等执行件，臂身与基座的衔接位置做了大圆角过渡，避免应力集中导致的臂根断裂，同时控制臂身宽度从基座到臂端逐步收窄，在保证结构强度的前提下尽可能降低构件整体重量，减少传动过程中的惯性负载。安装边界方面，上部铰接孔的轴线为整个构件的装配基准，安装时需保证铰接销轴与安装基面的垂直度，否则会出现臂端运动卡滞的问题，三个臂端的安装孔中心距经过精准核算，确保传动过程中各臂端的运动行程匹配设计要求，不会出现运动干涉。设计时还考虑了构件的受力特性，上部铰接孔区域承受主要的支撑反力，因此该区域的壁厚比臂身厚30%左右，臂身的厚度则根据末端负载做了等强度优化，既不会因壁厚过大增加不必要的材料成本，也不会因壁厚不足导致受力变形。这类构件在实际装配时，上部铰接孔通常会配套铜套或是自润滑轴承，降低铰接旋转时的磨损，延长构件的使用寿命，臂端的安装孔则根据使用场景选择光孔或是螺纹孔，适配不同的末端连接件安装需求，整体结构没有冗余设计，所有结构特征都服务于传动与安装的实际需求，适合在中低负载的联动传动场景中使用。
