带安装底座的开口式管夹支撑座

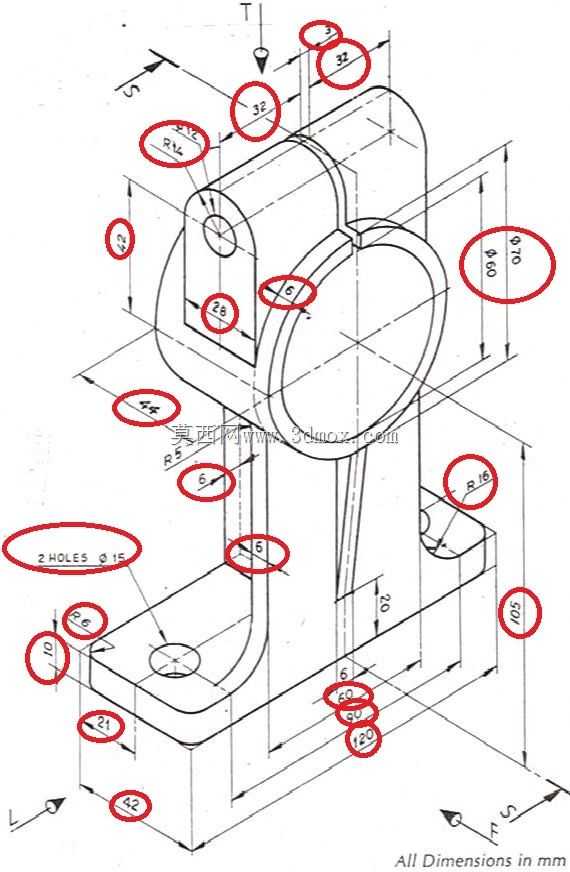

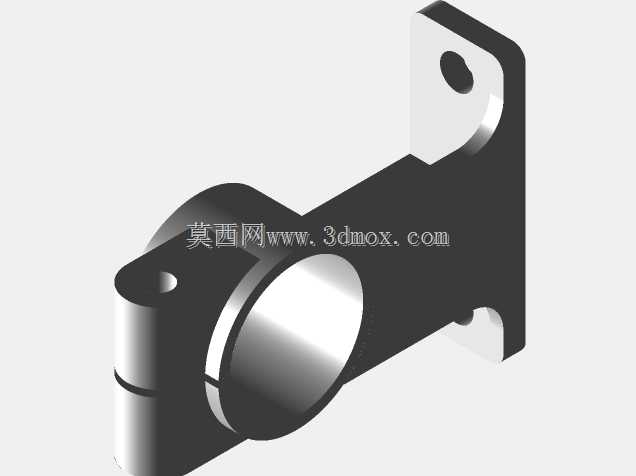

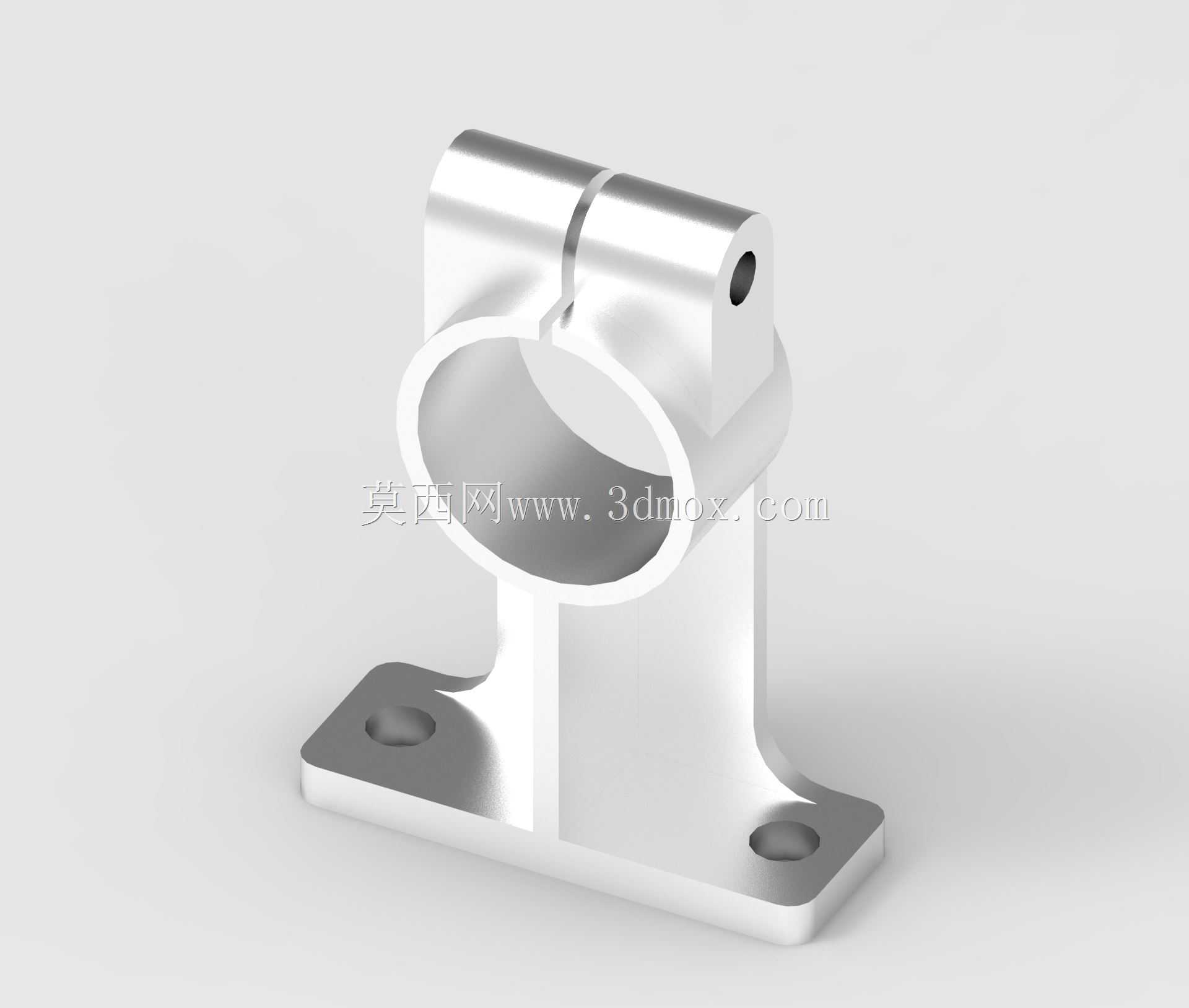

这类带立式支撑底座的开口式管夹，在轻工输送线、小型液压站、实验室流体管路排布场景中应用十分广泛，核心作用是为不同外径的圆形管材提供稳定的侧向支撑，同时避免管材与安装基面直接接触产生磨损或振动传导。从结构设计逻辑来看，上部的开口抱箍段预留了锁紧缝隙，当配套螺栓穿过顶部的同轴安装孔拧紧时，抱箍内圈会均匀收缩，抱紧穿入其中的圆管，这种开口设计相比整环式管夹，安装时不需要从管材端部穿套，可在管路任意位置完成固定，大幅降低现场装配的调整难度，尤其适合已完成预排布的管路改造作业。下部的支撑立臂做了等强度过渡设计，与抱箍衔接的根部做了圆弧加厚处理，能有效分散管材承重带来的弯曲应力，避免长期受载后出现应力断裂；底部的安装法兰为矩形平板结构，两个沉头安装孔沿法兰长轴对称分布，沉孔设计可让内六角螺栓安装后头部完全埋入法兰平面，不会突出基面干涉其他部件，安装时只需在配套的设备机架或安装台面上预先加工对应孔距的螺纹孔，即可通过两颗螺栓完成整个支座的固定，安装边界清晰，不需要额外设计复杂的适配结构。抱箍内圈的圆柱面做了较高的表面光洁度处理，不会划伤管材外表面，对于PVC、薄壁不锈钢这类易刮伤的管材十分友好，立臂的厚度经过受力校核，在承受常规管路自重加管内流体重量的工况下，形变量可控制在机械设计允许的范围内，不会出现管路偏移下垂的问题。设计这类零件时，需要重点匹配抱箍内孔直径与常用管材的外径公差，预留合理的锁紧收缩量，避免收缩量不足导致抱紧力不够，或是收缩量过大造成螺栓锁紧时抱箍应力开裂；同时底部安装孔的孔距要与常用工业铝型材、标准安装板的孔系匹配，提升零件的通用适配性，立臂的高度可根据管路需要的架空高度调整，保证管路与安装面之间留出足够的操作空间，方便后续管路接头的拆装维护。
