异形多孔密封型齿轮箱端盖结构设计

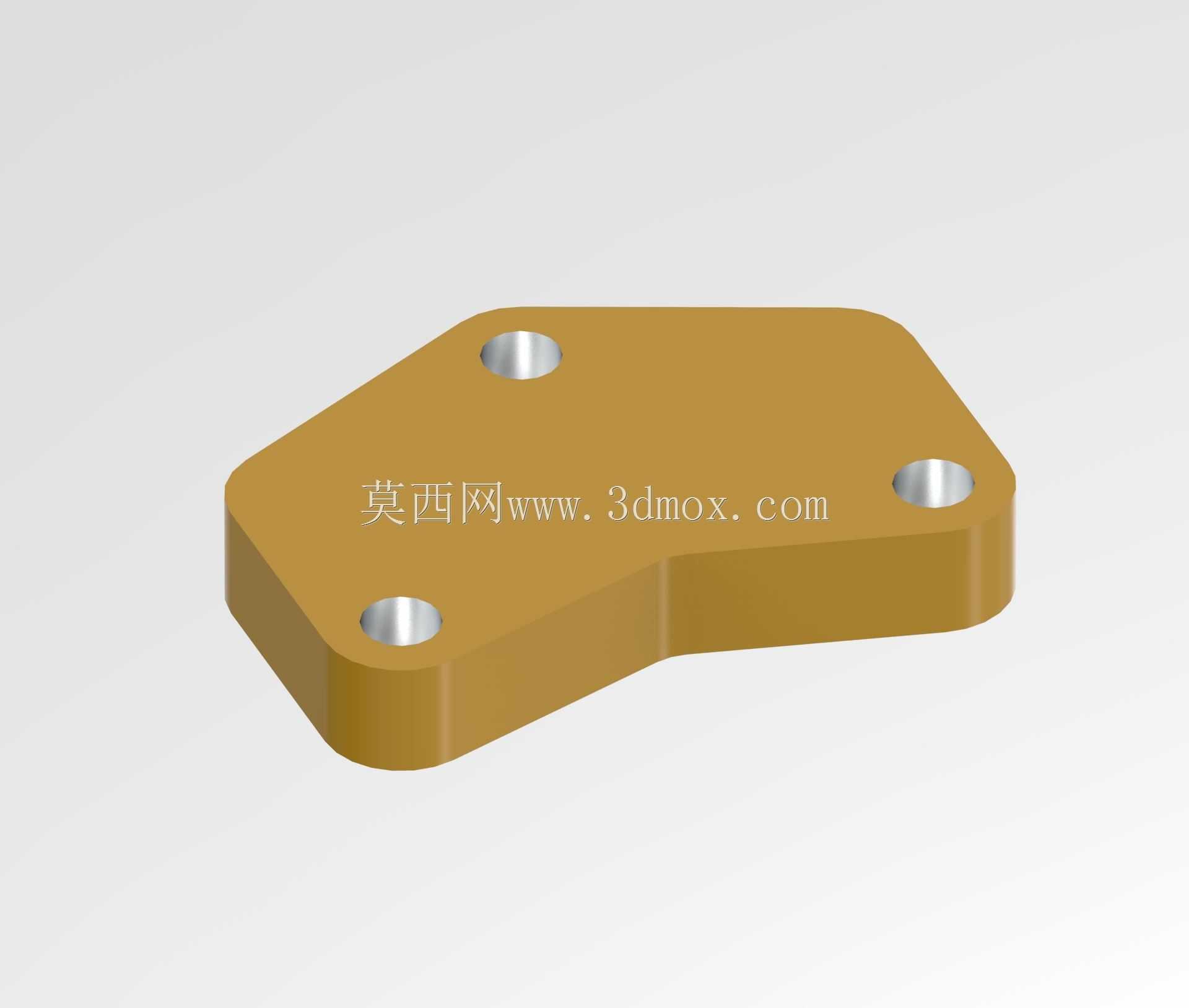

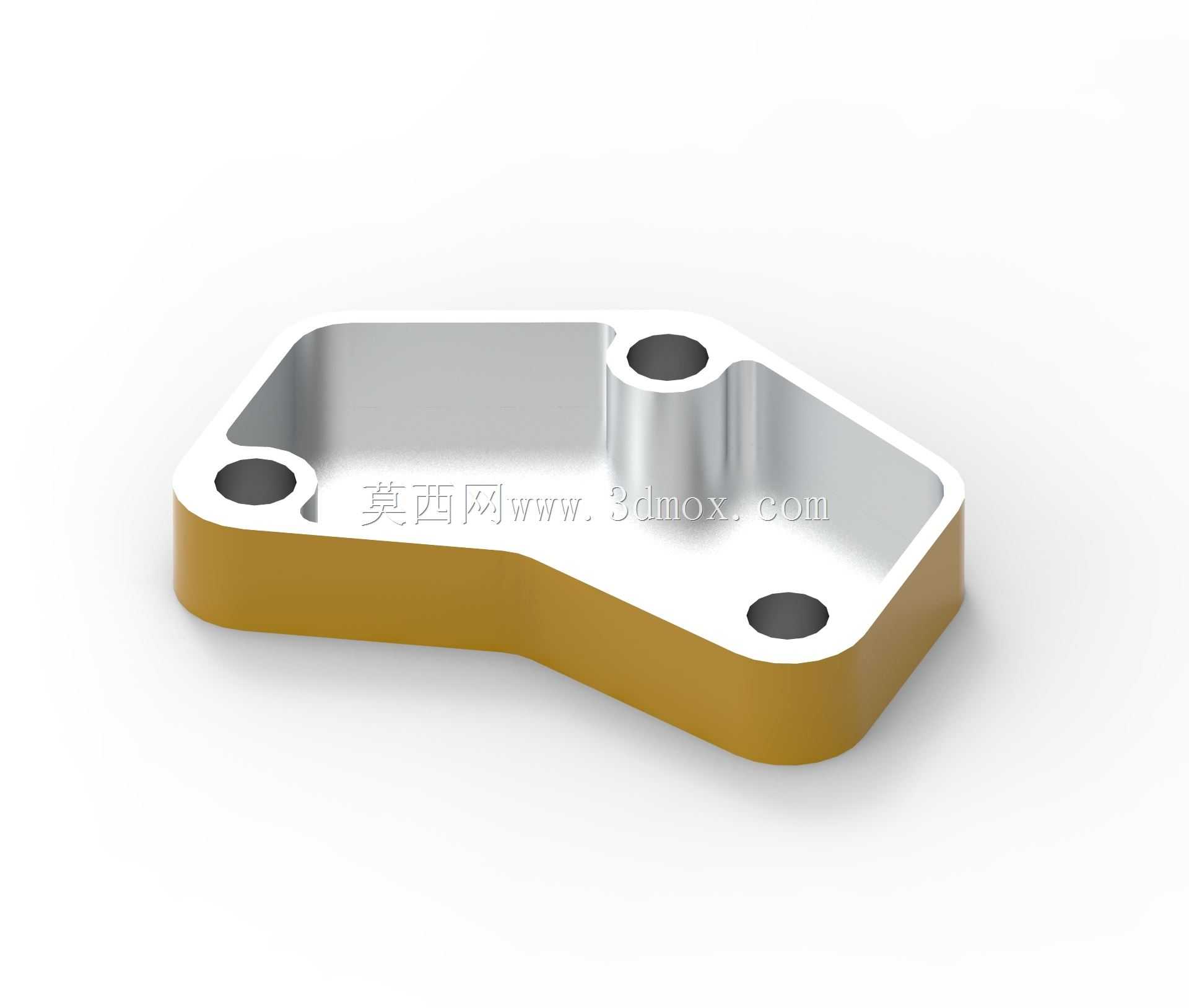

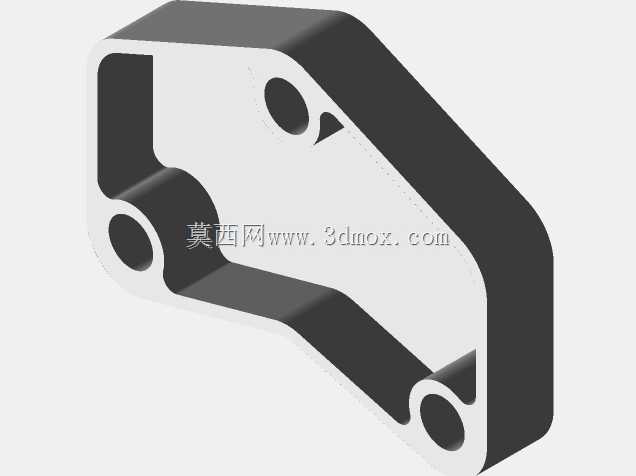

这款齿轮箱盖是传动系统箱体的核心密封防护部件，主要适配小功率传动齿轮箱的侧部安装位，在小型动力传输设备、轻工机械传动单元、小型输送线驱动模组中都有广泛应用场景。从实际使用需求出发，这类端盖首先要实现箱体腔体的封闭，阻挡外界粉尘、切削液、水汽进入齿轮啮合腔，同时防止腔体内的润滑油渗漏，保证齿轮、轴承等内部传动件长期处于稳定的润滑工作环境。设计上采用了异形随形轮廓，没有采用常规的圆形或矩形结构，而是完全贴合齿轮箱对应安装面的腔体外形，在保证覆盖全部安装密封面的前提下，尽可能压缩了端盖的外轮廓尺寸，减少不必要的材料占用，也让箱体整体布局更紧凑。端盖主体设置了三个安装通孔，孔位的位置度公差严格控制在0.05mm以内，安装时可以直接穿过螺栓与箱体上的螺纹孔锁紧，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致端盖变形，影响密封面的平面度。端盖的侧壁采用了等厚度设计，壁厚均匀性控制在±0.2mm范围内，不管是采用压铸成型还是机加工成型，都能有效减少成型过程中的变形量，密封面的平面度可以稳定达到0.03mm的要求，安装时配合密封垫片就能实现可靠的静密封。端盖内侧设置了一圈内凹的腔体让位空间，刚好可以避开齿轮箱内部高速转动的齿轮端部、轴承外圈等突出结构，不会和内部运动部件发生干涉，同时内侧的边缘做了圆角过渡，避免应力集中导致的端盖开裂，也能减少润滑油在端盖内侧的滞留挂壁。从安装边界来看，这款端盖的外轮廓完全匹配对应齿轮箱的安装止口，安装时不需要额外调整对位，三个安装孔的中心距严格匹配箱体上的螺纹孔位置，现场装配时可以直接落位锁紧，不需要二次修配。端盖的外侧表面做了平整化处理，没有多余的凸起结构，既可以减少设备运行过程中的积灰，也方便后期维护时的表面清洁。在实际选型适配时，需要确认端盖的安装孔位分布、内侧让位深度、密封面宽度三个核心参数，和对应齿轮箱的安装位尺寸完全匹配，才能保证密封效果和装配兼容性，避免出现安装后漏油、或者和内部部件干涉的问题。这类异形端盖相比标准圆形端盖，在紧凑布局的小型传动箱中优势明显，能在有限的安装空间内实现可靠的密封防护，同时兼顾轻量化和结构强度要求。
