带铰支安装座的斜撑式金属连接支架

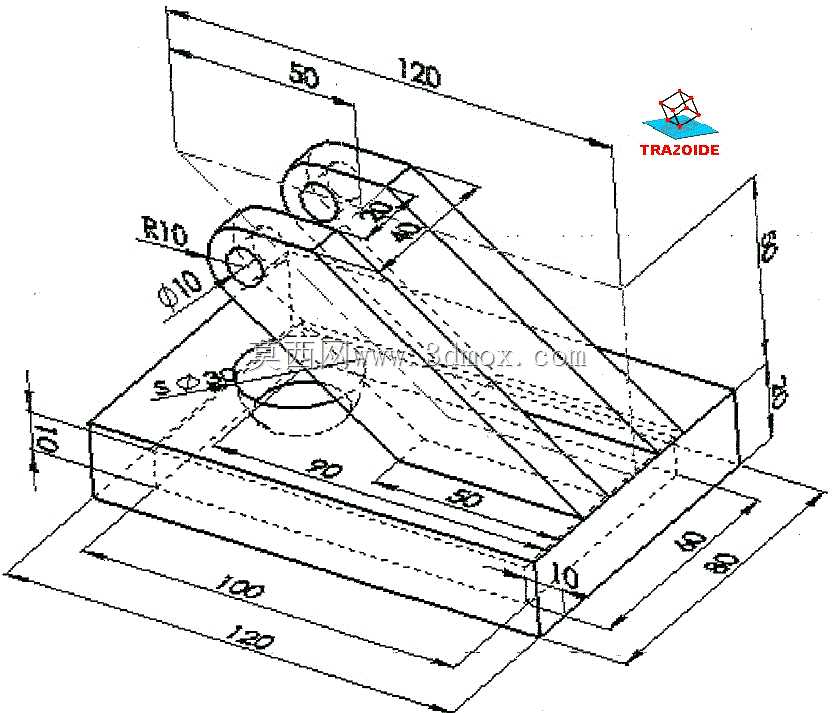

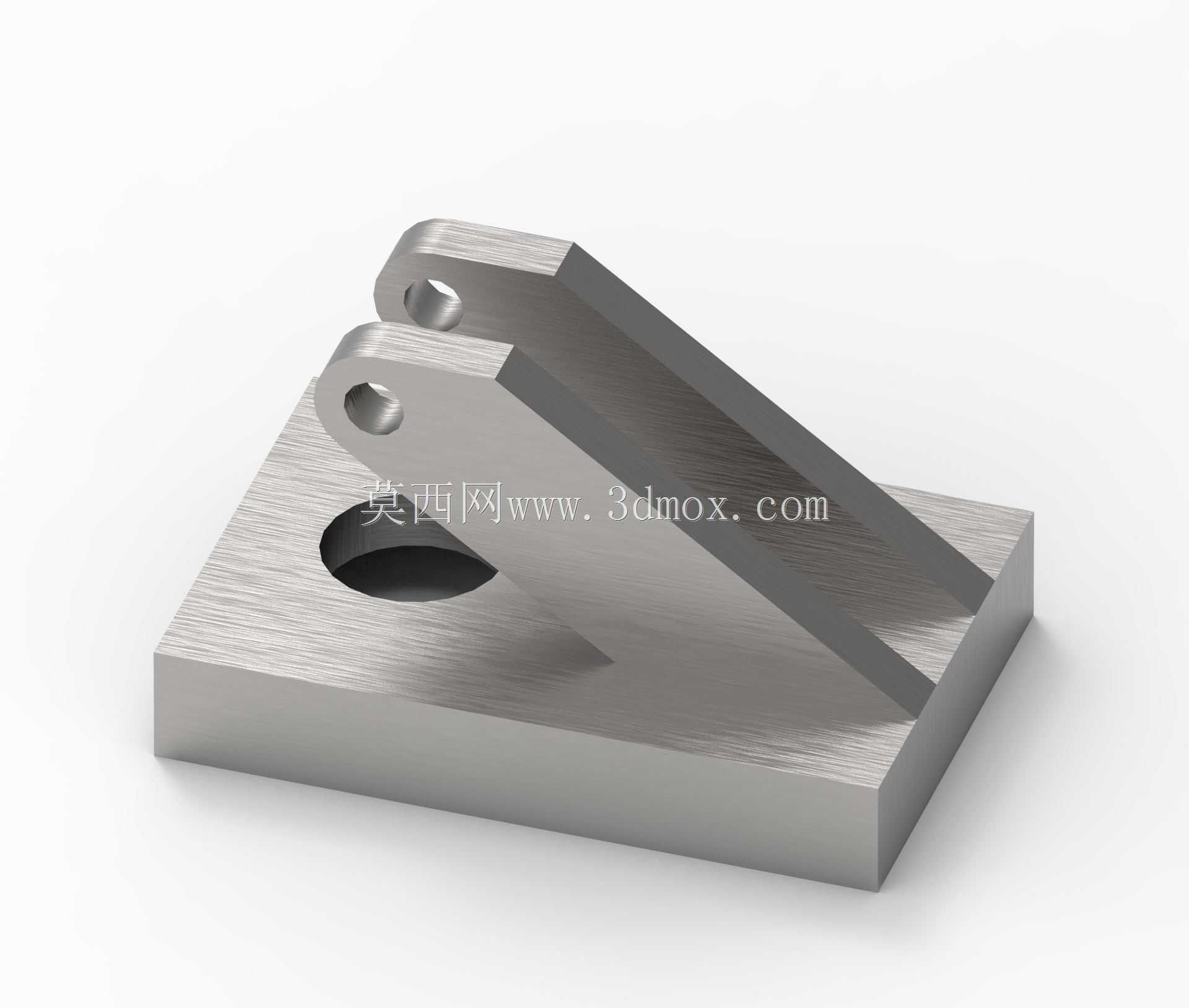

这类带斜撑结构的铰支安装座，多应用在需要小角度往复摆动的机械铰接点位，常见于自动化生产线的摆臂支撑、工装夹具的翻转定位结构、小型输送线的挡料摆杆基座，也会用在检测设备的探针摆臂安装位，承担铰接端的载荷传递与位置固定作用。底座采用矩形方块结构，底面为全平面加工设计，可直接贴合设备安装基板或型材台面，底座上预留的沉头通孔用于穿装固定螺栓，安装时可根据现场布局选择单孔锁紧或搭配定位销做防转限位，安装边界需预留至少两倍底座厚度的操作空间，方便螺栓拧紧与后期维护调整。上部的双片耳板结构是核心铰接承载部位，两片耳板的同轴度是加工与建模时的核心管控要点，耳板上的铰接孔需做倒角处理，避免装配时刮伤铰接销轴表面，双片耳板的间隙尺寸需匹配对应铰接件的厚度，预留0.1-0.2mm的装配间隙保证摆动顺畅无卡滞。连接底座与耳板的斜向支撑板采用等厚结构设计，倾斜角度经过载荷校核，可在铰接端承受径向载荷时将力均匀分散到底座整个安装面，避免耳板根部出现应力集中导致的结构断裂，斜撑板与底座、耳板的连接位置均做圆角过渡，既减少加工时的应力残留，也能避免锐角部位对装配人员造成划伤。建模过程中需先确定底座的安装基准面，以底座底面为第一基准绘制矩形轮廓，拉伸生成底座实体后再定位沉头孔的位置，之后根据铰接点的设计高度确定耳板的中心坐标，绘制双片耳板的轮廓并拉伸，最后绘制斜撑板的截面轮廓，保证斜撑板两侧分别与底座上表面、耳板外侧完全贴合，所有连接圆角统一设置参数，方便后期根据载荷需求调整圆角大小。这类支架在实际使用中，铰接孔内通常会配套铜套或自润滑轴承，降低销轴转动时的磨损，底座安装时需保证底面与安装面完全贴合，避免出现悬空导致受力时底座变形，若应用在有振动的工况下，可在底座与安装面之间加装减震垫片，减少振动对铰接精度的影响。
