带铰接支座的槽型安装基座结构设计

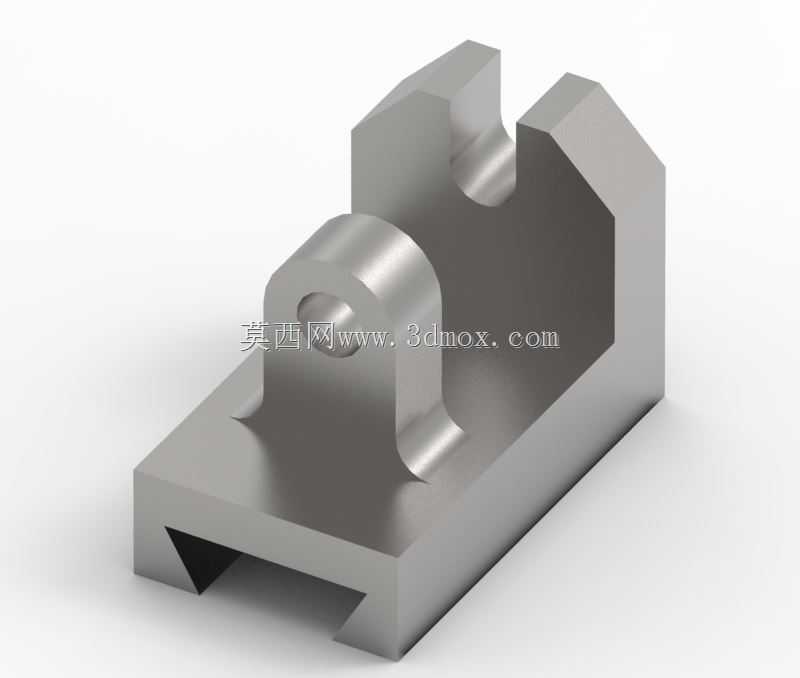

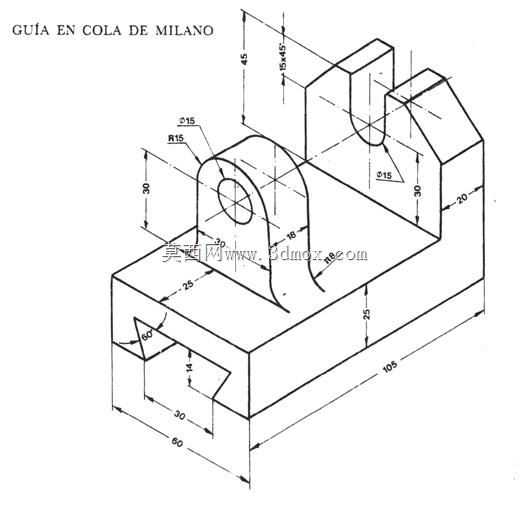

这类带铰接支座的槽型安装基座，在轻工输送线、小型工装夹具、非标自动化设备的工位调节机构中应用十分广泛，日常设备运维和新线搭建时经常能碰到同结构的变体。从结构功能来看，底部的通槽设计并非单纯减重，核心是为了适配T型螺栓的安装需求，可沿槽体长度方向调整安装位置，补偿机架加工时的孔位误差，也能适配不同安装孔距的配套机架，安装时无需在机架上重新配钻，大幅降低现场装配的调整工作量。上部的带孔铰接耳是核心功能承载部位，孔内可配套销轴、自润滑衬套，用来连接摆杆、连杆类传动构件，实现绕销轴的定轴摆动动作，耳座两侧的圆弧过渡是建模时需要重点关注的细节，实际加工中这个位置如果做成直角，会在摆杆承受交变载荷时产生严重的应力集中，长期运行容易出现根部开裂的问题，做R角过渡能有效分散应力，提升构件的疲劳寿命。设计这类零件时，首先要明确上部铰接孔的配合公差，若与销轴做间隙配合，一般选H8公差等级即可，若需要加装衬套则要预留衬套的压装余量，孔的端面要保证与孔轴线的垂直度，避免销轴安装后出现卡滞，影响摆动灵活性。底部安装槽的宽度要匹配常用T型螺栓的规格，槽口的倒角要做足，方便螺栓滑入，槽底的平面度需要控制在合理范围内，保证安装后基座与机架面贴合紧密，不会出现翘曲导致的受力不均。从安装边界来看，这类基座的整体高度要匹配所连接摆杆的摆动行程，避免摆杆下俯时与基座顶面发生干涉，铰接耳的间距要适配配套连杆的端部宽度，预留足够的摆动间隙，不能出现运动擦碰。建模过程中要注意各特征的拔模斜度，若采用铸造毛坯加工，非加工面要预留合理的拔模角度，减少后续机加工的余量，加工面的粗糙度要求也要区分开，铰接孔内表面、底部安装面需要较高的粗糙度等级，其余非配合面可适当降低要求，平衡加工成本与使用性能。实际选型替换时，要先核算铰接部位的承载能力，根据所连接杆件的最大推拉力，校核耳座的剪切强度、销轴的弯曲强度，避免过载断裂，同时要确认安装槽的可调行程满足工位调整的需求，保证装配后机构的运动范围符合设计预期。
