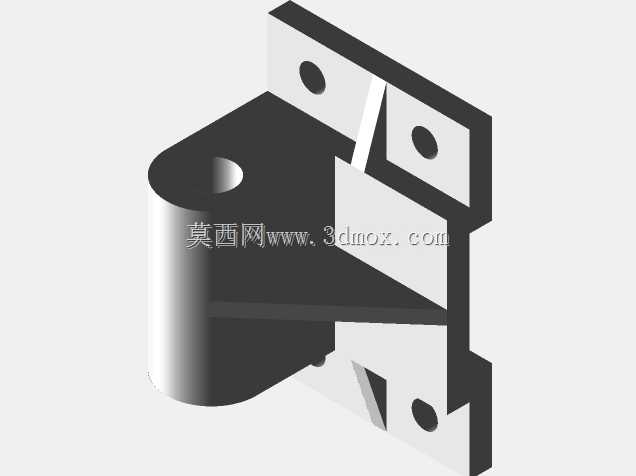

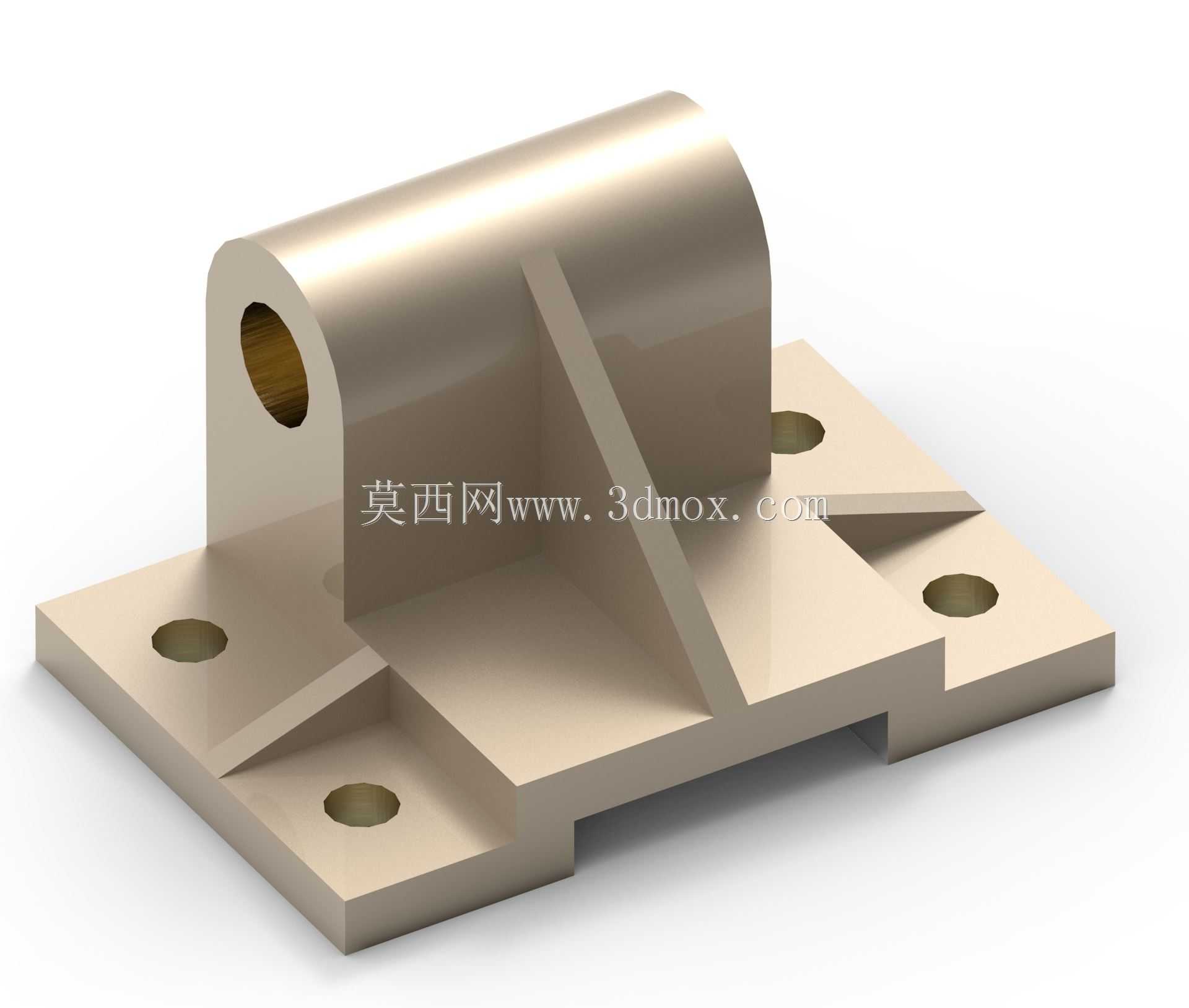

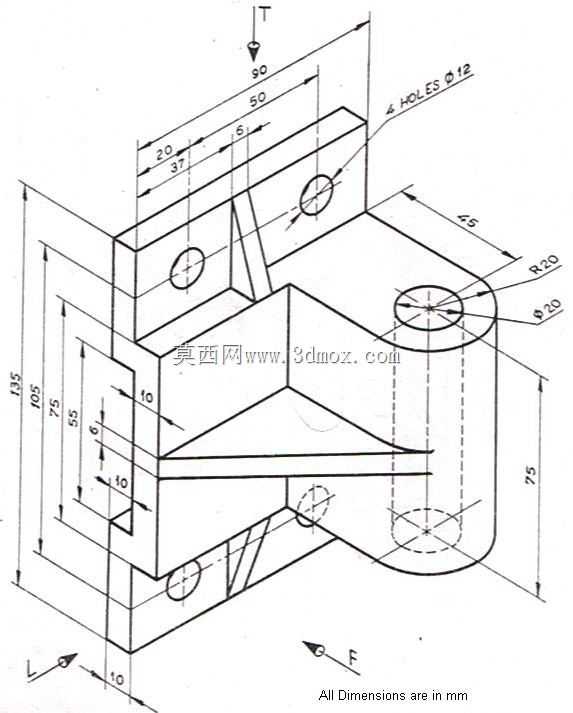

这类带加强筋的卧式铰接支座,常见于输送线张紧机构、小型工装翻转架、轻型物料举升装置的铰接点位,核心作用是为转动副提供刚性支撑,同时通过底部法兰实现与设备机架的可靠固定,避免铰接点位在交变载荷下出现偏移或结构变形。从结构设计逻辑来看,上部的半圆柱筒体是核心功能区,内孔为铰接轴提供安装空间,孔壁预留的加工余量可满足后续铰削或装配铜套的公差要求,保证铰接轴转动时的同轴度,减少偏磨问题。筒体与底部安装板之间设置的三角加强筋,并非随意布置,而是沿着支座受载的主应力方向排布,分别对应铰接点位受拉、受压的两个传力路径,能在不额外增加整体壁厚的前提下,将筒体承受的径向载荷均匀分散到底部安装板的各个区域,避免应力集中在筒体与底板的焊接或成型拐角处。底部安装板采用阶梯式错层结构,是为了适配设备机架上不同高度的安装基准面,四个安装孔的孔位公差按照IT12级设计,既可以满足普通螺栓穿装的间隙要求,也能适配定位销的精确定位需求,安装孔周边的凸台结构,是为了增加螺栓连接面的局部刚性,避免螺栓拧紧时安装板出现局部凹陷,保证连接面的贴合度。设计时需要重点关注几个边界尺寸:上部铰接孔的中心到底板安装面的高度尺寸,直接决定了铰接点位的回转中心高度,会影响配套连杆机构的运动行程;安装孔的中心距尺寸需要与机架上的预留孔位完全匹配,避免现场安装时出现孔位错位无法装配的问题;筒体的轴向长度需要与配套铰接轴的轴段长度匹配,保证铰接部件转动时不会出现轴向窜动。在实际选型应用中,这类支座适合承受中等载荷的低速铰接场景,若用于冲击载荷较大的工况,还需要对应增加加强筋的厚度,或是将铰接孔内的衬套更换为自润滑轴承,提升耐磨性能。建模过程中需要注意各过渡圆角的处理,尤其是加强筋与筒体、底板连接的位置,不能出现直角尖角,避免后续加工或使用过程中出现应力开裂的问题,同时底板的阶梯面需要保证平面度要求,确保安装后支座不会出现倾斜,保证铰接轴的水平度。
